原理，結構

熱式氣體質量流量計是基于熱擴散原理而設計的，該儀表采用恒溫差法對氣體進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。

熱式氣體質量流量計是基于熱擴散原理而設計的，該儀表采用恒溫差法對氣體進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。
傳感器部分由兩個基準級鉑電阻溫度傳感器組成，儀表工作時，一個傳感器不間斷地測量介質溫度T1；另一個傳感器自加熱到高于介質溫度T2，它用于感測流體流速，稱為速度傳感器。該溫度ΔT=T2-T1，T2>T1，當有流體流過時，由于氣體分子碰撞傳感器并將T2的熱量帶走，使T2的溫度下降，若要使ΔT保持不變，就要提高T2的供電電流，氣體流動速度熱快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系。

公式1：

其中ρg— 流體比重(和密度相關)

V — 流速

K — 平衡系數

Q — 加熱量(和比熱及結構相關)

ΔT — 溫度差

由于傳感器溫度比介質(環境)溫度總是自動恒定高出30℃左右，所以熱式氣體流量計從原理上不需要溫度補償。熱式氣體質量流量計適用介質溫度范圍為-40-220℃。

(1) 公式中流體比重和密度相關

公式2：

其中ρ_g — 工況體積下的介質密度(kg/m3)

ρn — 標準條件下介質密度(101.325 Kpa、20℃) (kg/m3)

P — 工況壓力(kPa)

T — 工況溫度(℃)

從公式1與2可以得出，流速和工況壓力，氣體密度，工況溫度函數關系已確定。

恒溫差熱式氣體質量流量計不受溫度與壓力的影響，不必對壓力和溫度進行修正。

主要特點

●無須壓力溫度補償，直接測量氣體的質量流量。

●高重復性、高可靠性、高穩定性、高精確度。

●量程范圍度寬：zuida可達到 1000 :1以上。

●防爆、抗腐蝕設計，適合于惡劣工況、腐蝕性場合。

●靈敏度高，尤其適合于大管徑、低流速的流量測量。

●壓力損失極小，幾乎忽略不計。

●結構多樣，安裝靈活，裝卸方便，使用簡便。

●顯示屏現場旋轉角度0~270°。

應用

●所有惰性氣體和無凝結水的潔凈氣體，可燃燒的jia烷、bing烷、氫qi和沼qi等氣體;

●與316L不銹鋼兼容的腐蝕性氣體等

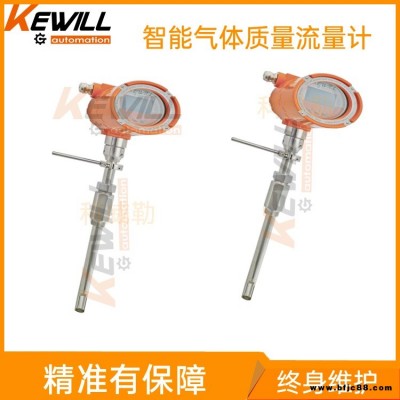

FGM系列熱式氣體質量流量計是一種無須溫度、壓力補償就能方便精準地檢測管道中流動的空氣、氮氣、氫qi、氧氣、氯氣、天ran氣、煙道氣、沼qi和其他各種氣體質量流量的新型流量儀表。可廣泛地應用于石油、化工、冶金、電力、水處理、造紙、食品、醫藥、水泥、紡織及各生產、 科研單位制氣、用氣的過程控制和氣體流量測量。

典型應用場景

*鋼鐵廠，焦化廠煤氣流量測量 *水泥，卷煙，玻璃廠生產過程中氣體流量測量

*鍋爐空氣流量，二次風量測量 *壓縮空氣流量測量

*煙囪排出的煙氣流量測量 *各種天ran氣，煤氣，液化氣，火炬氣，氬qi，二氧hua碳等混合氣體流量測量

*水處理中曝氣流量測量 *鋼鐵廠，焦化廠煤氣流量測量

*電廠一次風二次風冷風返料風風量測量 *發電機冷卻用高壓低流量氫qi

*化工廠火炬氣測量 *鋼鐵廠頂吹氬qi

*水泥，卷煙，玻璃廠生產過程中氣體流量測量

*壓縮空氣流量測量

*各種天ran氣，煤氣，液化氣，火炬氣，氬qi，二yang化碳等混合氣體流量測量

*鋼鐵廠，焦化廠煤氣流量測量

*發電機冷卻用高壓低流量氫qi

*鋼鐵廠頂吹氬氣

技術參數

尺寸圖

FGM10在線管道式

單位：mm

FGM20卡套螺紋插入式

FGM20卡套螺紋插入式

參考流量范圍

注:以 量是對管道式安裝方式，介質為空氣、氮氣等接近理想氣體而言，其他氣體或不屬于上表管徑的，請與銷售工程師接洽。

對于插入式流量計，其測量范圍一般按照速度方式分檔如下:

a) 0~0.5m/s

b) 0~1.0 m/s

c) 0~2.5 m/s(推薦)

d) 0~5.0 m/s(推薦)

e) 0~10.0 m/s(推薦)

f) 0~25.0 m/s(推薦)

g) 0~50.0 m/s

h) 0~60.0 m/s

直管段要求

D代表管道直徑，10D代表流量計上游從干擾處到儀表之間的直管對管道直徑的10倍整數倍。

備注：實際應用中發現越豐富的平直管段越有利于測量的準確，現場滿足不了直管段要求時，可以串接氣體整流器，以便大幅度降低對直管段要求。

常用氣體常規量程

備注：上表介質溫度為20°C，壓力為101.325kpa條件下的常規量程，如有指定量程可約定標定條件與目標。

選型表

售前 ?售中 售后服務

我們堅信用心周到的服務于產品技術的不斷創新同等重要。產品的 ，必配合服務的 。一貫以“用戶滿意 ”作為我們的經營宗旨，以“質量為準生命線”作為我們的企業經營核心，給每一位用戶 限度的方便和滿足。服務體系確保了我們能夠為每一位用戶提供滿意的服務，詳盡的售前、售中、售后制度解決您的一切問題。

免費維修準則

?

1、客戶在德國科威勒買的產品享受24個月內免費保修期服務。

?

2、保修期界定：保修期從客戶收到貨品開始算起。部分儀表可根據現場特殊情況從安裝時日起算。

?

3、保修方式：在保修期內，如果出現質量問題或者產品本身的故障問題，可以返廠免費維修。在收到貨物后的一個月內可以直接先從廠家先發新品替代現場故障品。

德國科威勒承諾嚴格為客戶提供承諾的售后服務，并保留以上條款的 終解釋權。
