結構：

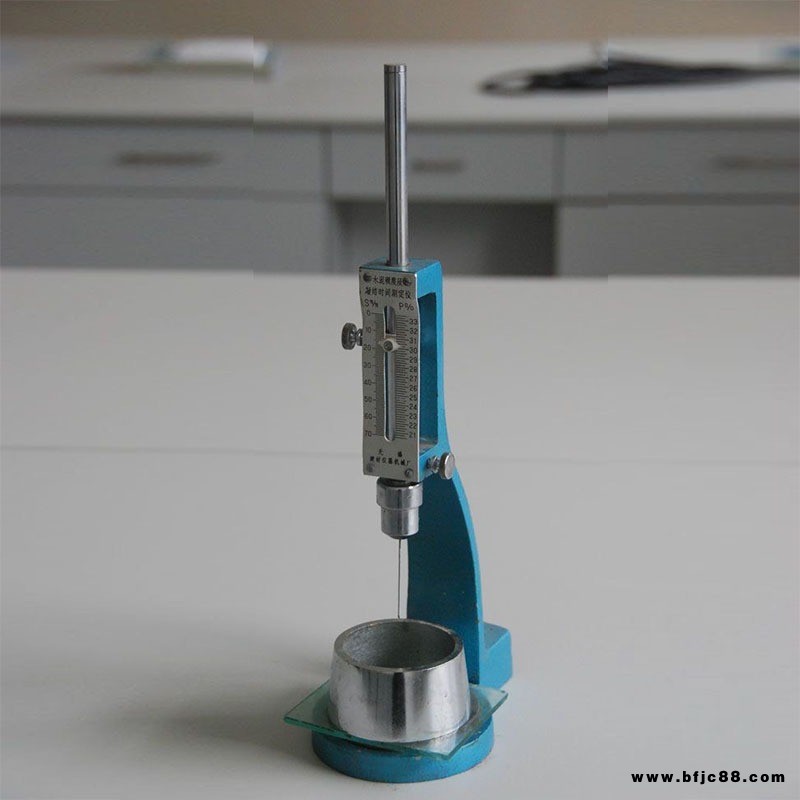

★本維卡儀主要由鑄鐵座、支架、滑動桿、刻度尺、園模、試桿、試針等件組成，滑動桿旁的松緊螺絲

用以調整高低，指針借固定套及螺絲固定在滑動桿上，以測定滑動桿移動的情況。

★本維卡儀具有雙邊指標刻控尺，通過滑動桿的移動，借固定在滑動桿上的指示針進行讀書。刻度尺左

側為S，表示下沉深度MM，刻度范圍由0—70毫米，A小刻度間距為1毫米，刻度尺右側為P，刻度21—33%，

表示標準稠度用水量。

★標準稠度試桿用于測定稠度用，試針用于測定凝結時間用，試桿和試針根據測試要求，可拆卸使用。

使用與維護：

★使用前需要將滑動部分注入少許潤滑油，并檢查是否能上下自由滑動。

★標準稠度的測定：拌和結束后，立即將拌制好的水泥凈漿裝入已置于玻璃底板上的試模中，用小刀插

搗，輕輕振動數次，刮去多余的凈漿，抹平后迅速將試模和底板移到維卡儀上，并將其A定在試桿下，降

低試桿直至與水泥凈漿表面接觸，擰緊螺絲后，突然放松，使試桿垂直自由地沉入水泥凈漿中。在試桿

停止沉入或釋放試桿30S時記錄試桿距底板之間的距離，升起試桿后，立即擦凈，整個操作應在攪拌后1.5

min內完成。以試桿沉入凈漿并距離底板6mm±1mm的水泥凈漿為標準稠度凈漿。其拌和水量為該水泥的標

準稠度用水量（P），按水泥質量的百分比計。

★初凝結時間的測定：試件在濕氣養護箱中養護至加水后30min時進行A次測定。測定時，從濕氣養護箱中

取出園模放到試針下，降低試針與水泥凈漿表面接觸。擰緊螺絲后，1s~2s后突然放松，試針垂直自由地

沉入水泥凈漿。觀察試針停止下沉或釋放試針30s時指針的讀數當試針沉至距離底板4mm±1mm時，為水泥

達到初凝狀態，由水泥全部加入水中至初凝狀態的時間為水泥的初凝時間，用min來表示。

★終凝時間的測定：為了準確觀測試針沉入的狀況，在終凝針上安裝了一個環形附件。在完成初凝時間測

定后，立即將試模連同漿體以平移的方法從玻璃板取下翻轉180°，直徑大端向上，小端向下放在玻璃板上，再放入濕氣養護箱中繼續養護，臨近終凝時間每隔15min測定一次，當試針沉入試體0.5mm時，即環形附件

開始不能在試體上留下痕跡時，為水泥達到終凝狀態，由水泥全部加入水中至終凝狀態的時間為水泥的終

凝時間，用min來表示。

★水泥標準稠度儀，水泥維卡儀測定應注意。在A初測定的操作時應輕輕扶持金屬柱，使其徐徐下降，以防

試針撞彎，但結果以自由下落為準，在整個測試過程中試針沉入的位置至少要距試模內壁10mm，臨近初凝時

間每隔5min測定一次，臨近終凝時間每隔15min測定一次，到達初凝或終凝時應立即重復測一次，當兩次結

論相同時才能定為到達初凝或終凝狀態。每次測定不能讓試針落入原針孔。每次測試完畢須將試針擦干凈并

將試模放回濕氣養護箱內，整個測試過程要防止試模受振

水泥標準稠度儀，水泥維卡儀技術參數：

試錐等滑動部份總重量 300g

試錐滑動A大行程 70mm

凈重 ≈3.8kg
