設備用途與特點

該設備用于測定金屬材料在動負荷下抵抗沖擊的性能，以便判斷材料在動負荷下的性質。利用擺錘沖擊前位能與沖擊后所剩余位能之差在度盤上顯示出來的方式，得到試樣的吸收功。 沖擊能量為500J，并附帶250J擺錘一個，所用試樣斷面為（10×10）mm。

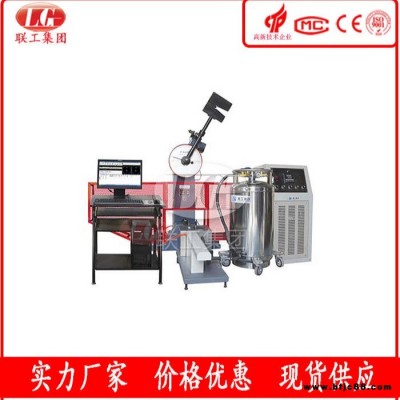

本機為低溫試驗和沖擊試驗一體機，配備專用送樣裝置自動送樣，采用端面定位的方法使試樣對中，確保試樣完成低溫試驗后，出爐至沖擊時間不超過4秒，提高試驗精度及工作效率。試樣冷卻、恒溫、溫度調節、取擺、掛擺、送樣、定位、沖擊均為電氣自動控制，自動完成。在沖斷試樣后利用剩余能量即自動揚擺，準備做下次沖擊試驗，所以在連續做低溫沖擊試驗的試驗室和大量做低溫沖擊試驗的冶金、機械制造廠等部門更能體現其優越性。

操作上采用全自動控制，操作簡便，工作效率高，利用擺錘沖斷試樣后的剩余能量即可自動揚擺，在連續做試樣的沖擊試驗時，更能體現其優越性。

執行標準

檢驗標準：

GB/T 3808-2002 《擺錘式?jīng)_擊試驗機的檢驗》；

J JG145-2007 《擺錘式?jīng)_擊試驗機》。

試驗方法：

GB/T 229-2007 《金屬夏比缺口沖擊試驗方法》；

GB/T 229-2007 《金屬夏比缺口沖擊試驗方法》；

ASTM E23-02a《金屬材料缺口試樣標準沖擊試驗方法》；

ISO 148.1-2009《metallic materials — Charpy pendulum impact test —Part 1:Test method》

???ISO 148-2：2008《金屬材料 夏比擺式?jīng)_擊試驗 第2部分試驗機的驗證》。

ISO 148.3-2008《metallic materials — Charpy pendulum impact test —Part 3:Preparation and characterization of Charpy V-notch test pieces for indirect verification of pendulum impact machines》

ISO R83《鋼的卻貝（CHARPY）試驗（U型缺口）對金屬材料進行沖擊試驗》

技術參數：

?1、沖擊能量： ???????????????????????????500J ?????250J

2、度盤刻度范圍及分度值：

能量范圍：　　????????????????????????0-500J ???0-250J

每小格分度值：????????????????????????5J ???????2.5J

3、擺錘力矩：????????????????????????????0-500J ???M=267.9492N.m

0-250J ???M=133.9746N.m

4、擺錘預揚角： ?????????????????????????150°

5、擺軸旋轉中點至沖擊點（試樣中點）距離：800mm

6、沖擊速度： ???????????????????????????5.4m/s

7、試樣支座跨距： ???????????????????????40mm

8、支座鉗口圓角： ???????????????????????R（1.0～1.5）mm

（1mm為特殊訂貨）

9、刀刃曲率半徑： ???????????????????????R（2.0～2.5）mm

（8mm為特殊訂貨）

10、試樣支座支撐面傾角：　　　　　　 ????11°

11、沖擊刀刃夾角： ??????????????????????30°

12、沖擊刀刃厚度： ??????????????????????16mm

13、測角范圍： ??????????????????????????0-360°

14、角度分辨率： ????????????????????????≤0.06°

15、試樣規格： ??????????????????????????10×10（7.5或5）×55 mm

???????????????????????????????????????（試樣長度≤55mm）

16、試樣盒容量：　　　　　　 ????????????10個

17、制冷方式： ???????????????????????????-60℃以上為壓縮機制冷

-60℃至-196℃為液氮制冷

18、低溫范圍： ??????????????????????????－40℃～-196℃

（液氮純度在99.999%以上）

19、控溫精度： ??????????????????????????波動±1.5℃，梯度2℃
