品牌：捷泰
有效期至：長期有效
最后更新：2023-04-04 16:54
瀏覽次數：1105

先導活塞式減壓閥 YK43F氣體減壓閥氧氣專用減壓閥 YK43F-40P DN50

品牌 :	捷泰	型號 :	YK43F-40P
材質 :	不銹鋼304 不銹鋼316	連接形式 :	法蘭
適用介質 :	氧氣	公稱通徑 :	DN50---300
結構形式 :	活塞式	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	配件	形態 :	膨脹式
類型(通道位置) :	二通式

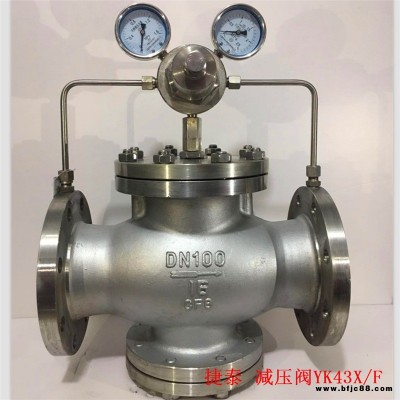

YK43F先導活塞式氣體減壓閥氧氣減壓閥

YK43F ?帶壓力表減壓閥 ? ??

undefined

?

一、產品詳細資料

產品型號：YK43X/F/Y

產品名稱：先導活塞式氣體減壓閥

?

YK43X減壓閥結構特點和用處：

??????YK43X??YK43F氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

本產品主要用于氣體管路，如空氣、氮?dú)狻⒀鯕狻?、液化氣、等氣體

?

二、Yk43X氣體減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
小壓差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989

?

三、Yk43X氣體減壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋底蓋	WCB/FCB*
閥座閥盤	2Cr13/304*
缸套	2Cr13/25(鍍硬鉻)/304*
活塞	2Cr13/銅合金/銅合金*
活塞環	合金鑄鐵/對位聚苯*
導閥座導閥桿	2Cr13/304*
膜片	1Cr18Ni9Ti
主閥導閥彈簧	50CrVA
調節彈簧	60Si2Mn
密封墊(X/F型號)	橡膠/聚四氟乙稀
導閥體導閥蓋	25/304*

?*用于氧氣介質時的材料

?

四、Yk43X氣體減壓閥流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

五、氣體減壓閥主要外形尺寸(PN1.6-4.0)

公稱通徑DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

?

六、Yk43X減壓閥主要外形尺寸(PN6.4-16.0)

公稱通徑DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	300	100
20	180	200	310	105
25	200	220	310	120
32	220	230	310	120
40	240	240	335	135
50	270	300	335	135
65	300	340	340	140
80	330	360	380	170
100	380		380	185
125	450		490	215
150	500		490	225
200	550		535	260
250	650		580	310
300	800		725	355
350	850		765	395
400	900		800	435
500	950			855

?永嘉縣捷泰閥門公司? 專業生產減壓閥：蒸汽減壓閥、煤氣減壓閥、水用減壓閥、Yk43X天然氣減壓閥、化工減壓閥、Yk43X氣體減壓閥、法蘭減壓閥、螺紋減壓閥、不銹鋼減壓閥、先導式減壓閥、薄膜式減壓閥、高靈敏度減壓閥、波紋管式減壓閥、活塞式減壓閥、氧氣減壓閥、Yk43X氮?dú)鉁p壓閥、Yk43F液化氣減壓閥、空氣減壓閥

?

? ? ? ? ?
