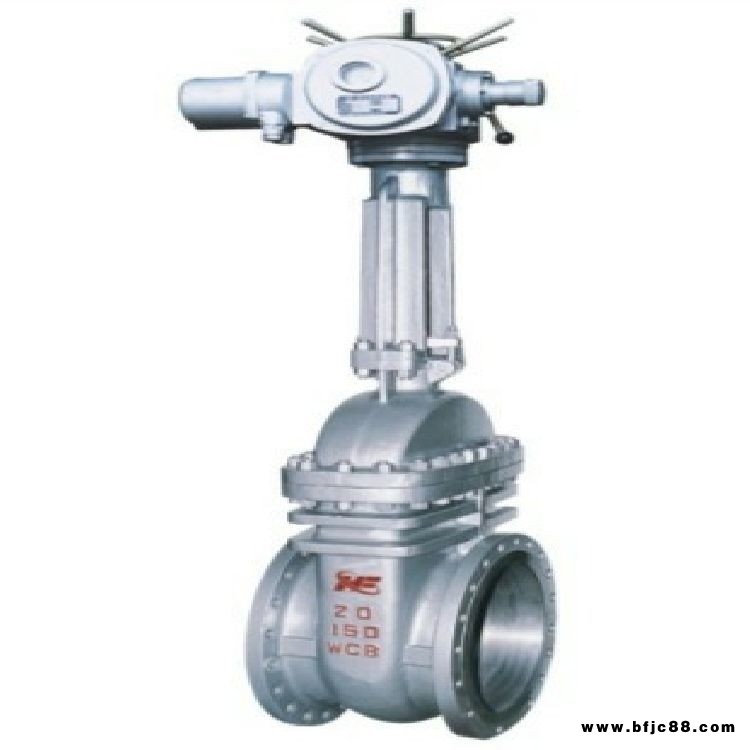

品牌 :	奇眾	型號 :	Z941H、Z941W、Z941Y-150LB
材質 :	碳鋼	連接形式 :	法蘭
工作溫度 :	常溫	介質溫度 :	常溫
公稱壓力 :	常壓	產品別名 :	電站閘閥

API美標閘閥Z41H、Z41W、Z41Y-150LB主要特點及用途：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小
2、密封面采用不銹鋼和硬金，適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式
5、廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置API美標閘閥工作原理：
美標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板，也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

API美標閘閥產品執行標準：
設計參照API 600《法蘭或?qū)高B接鋼閘閥》
壓力-溫度額定值 ANSI B16 34《美標閥門法蘭連接與對焊連接》
結構長度 ANSI B16 10《法蘭連接和焊接連接鋼鐵閥門結構長度》
連接 ANSI B16 5《管法蘭及法蘭管件》(≥26"MSS SP-44或API605)
試驗與檢驗 API598《閥門的檢查和試驗》

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力—溫度	試驗—檢驗
APl6D、600	ANSI B16．10	ANSI B16．5	ANSIBl6．25	ANSIBl6．34	APl598、APl6D

API美標閘閥產品主要部件材料：

Z941H、Z941Y 型 150(Lb)  300(Lb)  600(Lb) 鋼制楔式閘閥零部件材料
型號	材料
	閥體,閥蓋,閘板	閥桿	密封面	填料
Z941Y-150（Lb）	碳素鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z941Y-300（Lb）I	鉻鉬鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z941Y-150（Lb）P	鉻鎳鈦鋼	鉻鎳鈦鋼	—	—
Z941Y-150（Lb）R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	—	—
Z941Y-300（Lb）	碳素鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z941Y-300（Lb）I	鉻鉬鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z941Y-300（Lb）P	鉻鎳鈦鋼	鉻鎳鈦鋼	—	—
Z941Y-300（Lb）R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	—	—
Z941Y-600（Lb）	碳素鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z941H-600（Lb）I	鉻鉬鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z941H-600（Lb）P	鉻鎳鈦鋼	鉻鉬釩鋼
Z941Y-600（Lb）R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	堆焊硬金	石墨或柔性石墨

API美標閘閥零部件材料：

主要 零件 材料	閥體閥蓋閘板		WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	密封面		Cr13或硬金	本體或硬金
	閥桿及內件		2Cr13	1Cr18Ni9Ti	OCr18Ni9 (304)	O0Cr18Ni11 (304)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni14Mo2 (316L)
	填料	低壓	油浸石墨盤根	浸聚四氟盤根、柔性石墨
		中高壓	夾不銹鋼石墨盤根
	墊片	低壓	橡膠板	耐蝕板
		中高壓	纏繞墊片	不銹鋼纏繞墊片
適用工況	適用介質		水蒸汽油品等	銷酸等腐蝕性介質		強氧化介質	等腐蝕性介質		尿酸等腐蝕性介質
	適用溫度(℃)		－29～425	－40～200(超出該溫度范圍，請在訂貨時注明)
