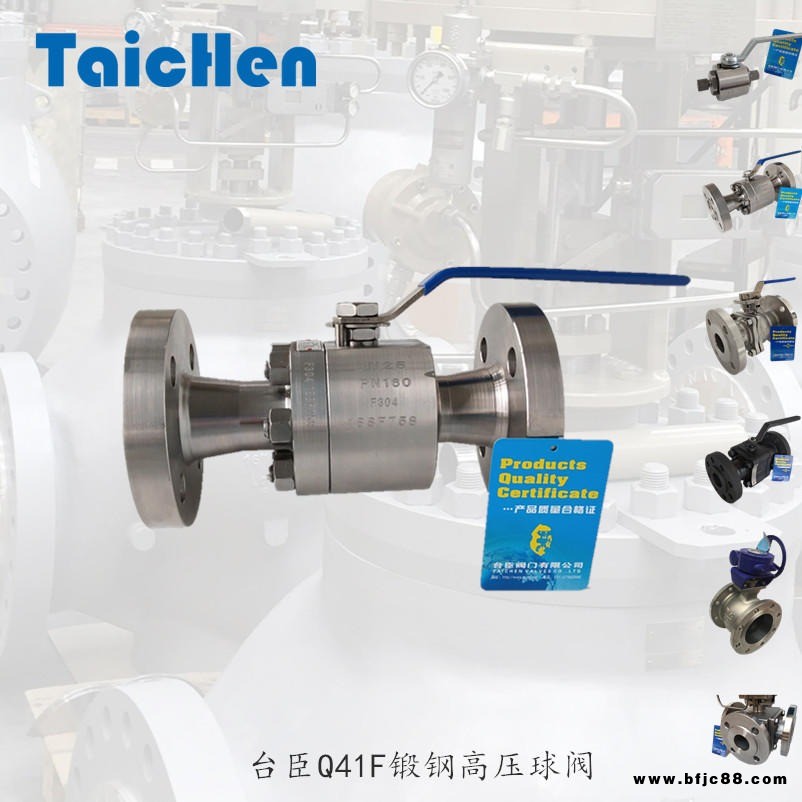

高壓鍛鋼球閥概述

高壓鍛鋼球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，鍛鋼球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，廣泛應用各行業。

高壓鍛鋼球閥優點：

鍛鋼固定球閥系列所有零部件全是鍛造而成，閥門整體結構緊湊，體積小，鋼性好，適合于高壓力和大口徑管線選用，閥座 采用彈簧加截的活動結構，并能根據客戶要求設計成雙向進口密封、單向進出同時密封，通過精密計算閥座承壓橫截面積， 以保證高壓狀況下閥門能帶截啟閉；利用自帶的排放閥，當閥體中腔意外升壓時，可有效的保證閥門的安全；閥軸采用防 吹出保護結構，三道密封措施；低磨擦系數的軸承，閥桿與閥體無接觸，便于閥門啟閉。

高壓鍛鋼球閥用途

高壓鍛鋼球閥用于化工、石油、天然氣、冶金、醫藥、環保、造紙等介質管道，用于截斷或接通作用，及帶顆粒性、固物類、漿料等介質及高壓管線。

高壓鍛鋼球閥產品特色

高壓鍛鋼球閥采用球前閥座密封結構。兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。閥座是由彈簧加截的活動閥座，當閥 門關閉時閥座將隨介質一起推向球面以保證閥門的密封性能，當閥門開啟時，閥座又回到自由狀態，減小閥座和球面的摩擦，從而 延長閥門的使用壽命

高壓鍛鋼球閥主要結構特點：
1、鍛鋼鋼球閥開關指示（當手柄或閥桿扁方與管道軸線平行時，閥門處于開啟位置；當手柄或閥桿扁方與管道軸線垂直時，閥門處于關閉位置）。
2、特殊閥桿防飛結構。
3、特別的防火防靜電裝置。
4、加長桿設計（具體可根據低溫情況加長閥桿）。

高壓鍛鋼球閥主要參數：
閥門型號：Q 11F,Q61F等
主體材質: A105，LF2，304,316,321等
尺寸范圍: DN10-DN50(3/8"-2")
壓力范圍: 1.0~16.0Mpa(150~1500lb).
適用溫度：-196℃≤t≤200℃.
設計標準：國標GB，美標ANSI,德標DIN,日標JIS等

高壓鍛鋼球閥參數說明：

鍛鋼球閥有兩種設計形式。一種是二片式結構，其中部螺紋連結，并以 P T F E墊片密封；另一種是三片式結構，中部用螺栓栓結。根據所選的閥座與墊片／填料的材料不同，適應不同的工作溫度和介質。
球閥設計結構與說明特征
鍛鋼球閥符合 MSS-SP-11 8與BS5352。檢驗與測試按API598/AP26D，標記按MSS-SP-2 5。
采用以下結構
全徑／縮徑
90度定位和帶鎖結構
特殊形式的“Y"頭手柄
防火和防靜電設計
一對相向的蝶形彈簧墊
防吹出閥桿
閥桿中部雙重密封結構
螺栓、螺紋墊片密封閥蓋
承插端符合 ASME B16.11 Bell end accords with ASME B 16.11
螺栓連接端(NPT)符合ANSI/ASMEB 1.2O.1

高壓鍛鋼球閥主要外形尺寸和重量

高壓鍛鋼球閥主要外形尺寸和重量Q61N-160/320
