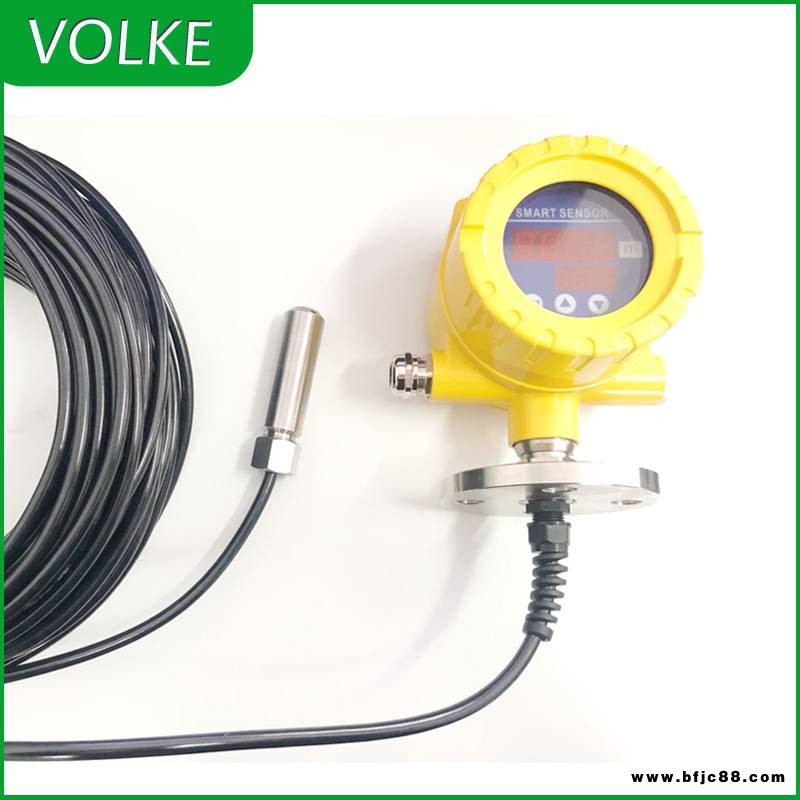

LDW投入式智能液位變送控制器

通過測量液體的靜壓力來測定液體液位。將液體的靜壓力轉換為電壓信號，經放大后轉化成4~20mA標準信號輸出,通過數碼LED表頭顯示液位，可帶多達5對報警接點輸出。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。主要用于城市給排水，水處理、石油、化工、電力等行業的液位測量。

       LDW投入式智能液位變送控制器通過測量液體的靜壓力來測定液體液位。將液體的靜壓力轉換為電壓信號，經放大后轉化成4~20mA標準信號輸出,通過數碼LED表頭顯示液位，可帶多達5對報警接點輸出。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。主要用于城市給排水，水處理、石油、化工、電力等行業的液位測量。

特點：

1、全智能，菜單操作。

2、零點、量程任意遷移。

3、可任意整定報警接點。

4、線性自校正。

技術參數：

測量范圍：0.3~100m

精  確  度：0.5級，0.2級，

工作電壓：DC24V；AC/DC220V

輸出信號：4~20mA，負載阻抗≤500Ω

顯示表頭：LED

報警接點：0~5

接線盒材質：鋁合金

探頭殼休材質: 304不銹鋼

電纜材質:   聚氨酯

接口方式： 法蘭

環境溫度： -20~85℃

防護等級： IP67

知識擴展：

液位變送器正確的安裝方法說明

　　液位變送器是對壓力變送器技術的延伸和發展，根據不同比重的液體在不同高度所產生壓力成線性關系的原理，實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。液位變送器安裝簡單、使用方便，互換能力強，適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。

　　液位變送器測量范圍大，不受貯槽高度的限制。指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。液位變送器具有高品質傳感的靈敏度高，響應速度快，準確反映流動或靜態液面的細微變化，測量準確度高。液位變送器具備本安防爆和隔離防爆能力，可應用于各種危險場所。液位變送器具有精細獨特的零點、滿程、非線性補償，保證儀表使用條件范圍內的精度，長期穩定性好。使用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。

　　液位變送器的安裝：

　　液位變送器應安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管(不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將變送器放入鋼管中即可使用。液位變送器的安裝方向為垂直，安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在液位變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管(在液體流向的反面不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將液位變送器放入鋼管中即可使用。

　　液位變送器安裝的注意事項：

　　1、選擇穩壓電源單獨供電。電源的穩定性影響著變送器的性能指標，將其誤差控制在變送器允許誤差五分之一以下。對于有特殊供電要求的產品，必須接特殊電源。

　　2、液位變送器信號線要采取帶屏蔽的電纜，防止電磁波干擾。

　　3、按照正確的接線方法連接變送器，其通電時間要在十五到三十分鐘。

　　4、如果液位變送器安裝在水池、水塔等場合，可以將它的探頭沉于水底，遠離水流速過快的位置。

　　5、在有潛水泵等大波動場合使用的液位變送器安裝使用插鋼管的辦法，鋼管要固定牢固，鋼管上每隔一段距離要開一個孔，鋼管位置要遠離進出水口。

　　6、接線盒要固定牢固，或裝個固定的支架，要防于干燥、遮蔭的地方，不能被雨淋

　　7、保護好通氣電纜，不可以彎折或堵住，更不能損壞，多余的電纜可以在附近盤起來。

　　8、室外安裝的液位變送器還要采取防雷措施。
