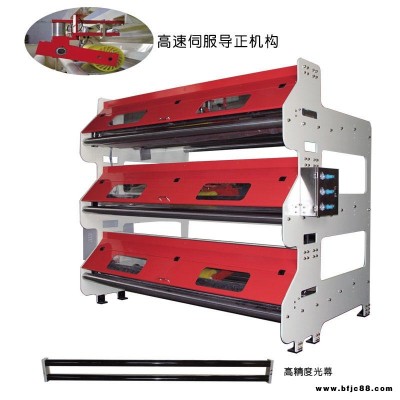

天橋糾編系統簡介

? ? 利用面紙上的全幅寬紅外線光幕來測紙張的邊緣或中心，以其邊緣或中心為參考基準，每層天橋糾偏機上的檢測依據此基準，使用數位控制器來比對各單瓦楞紙的差異，并指揮伺服電機依其差異進行糾偏。糾偏機功能是一種預定位，如同自動中心線糾偏一樣，可以利用左/右微調方式，按+/-按鈕來調整偏差量。達到瓦楞紙對齊的功能。為了改變紙張的位置，天橋糾偏機采用一種無動力的追蹤糾偏架，有10個耐磨的太陽膠輪裝置與設備同速，糾偏機的程序是自動改變追蹤輪組的角度來達到實際的糾偏效果。這個測量，比對及糾偏為閉回路控制，會不斷持續地運作糾偏可以利用調壓閥來調整輪在單紙上的壓力裝置。

功能特點：

1、針對不同門幅糾偏機有自動對中、

? ?對邊功能選配（光幕選配）；

2、無接觸的偵測單瓦楞紙；

3、10個導正輪的組合糾偏模式；

4、糾偏紙張寬度改變不需要任何調整；

5、閉回路的程序糾偏持續地動作；

6、不易老化全幅寬紅外線光幕；

7、手動擋板器（特殊情況備用）

配置及技術參數：

1、糾偏精度：衡速熱板入口精度±2mm

? ?（以天橋糾偏機 個輪子為準）；

2、糾偏范圍：±50mm；

3、伺服電機：信捷? ?400W；

4、軸承：瓦、洛、哈；

5、氣動原件：AG32*25-CA 臺灣亞德克；

6、絲杠：臺灣上銀；

7、光幕及控制選配國內知名品牌。
