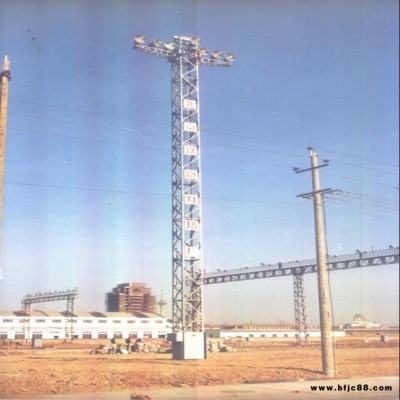

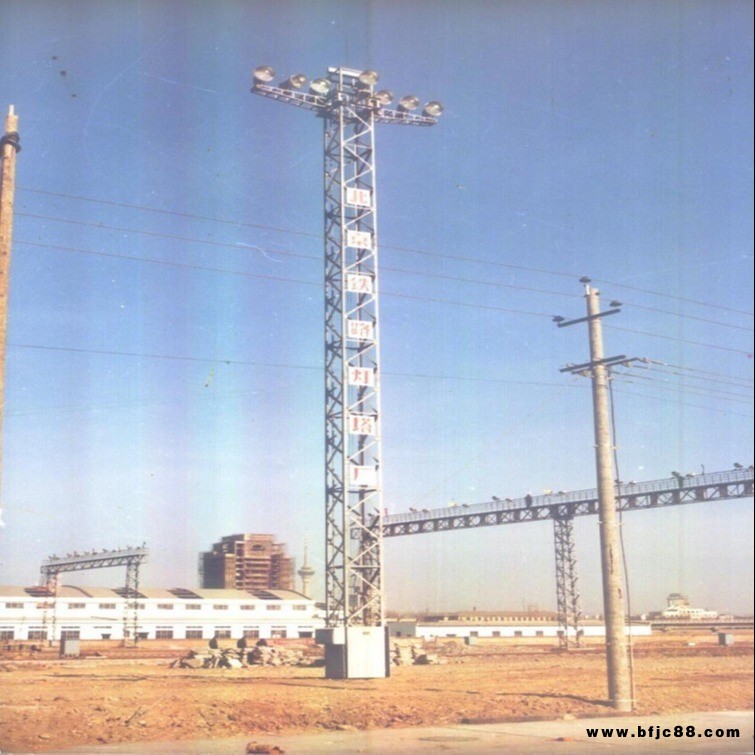

塔身結構：塔身為等邊角鋼結構，全螺栓連接，便于運輸及現場安裝。塔身及零部件全部采用熱鍍鋅防腐處

理。截面為正方形，分0.6m、0.9m1.0m三大系列，塔高為16.5 - 40m，可供用戶選用，抗風等級分別有50k

g/M2和80kg/m2兩種，塔身底部設防護門。
升降燈架：由升降架和燈具架組成，角鋼焊接，配有裝置及8個包角輪。升降架形式多樣，能適應各種場地照

明要求，主要有方形、圓形、多邊形、一字形等，亦可根據用戶的要求設計造型。
升降系統：由手搖把、支架、滑輪箱、減速機、電動機、離合器、平衡砣等組成，具有升降自如、平穩、安全

、省力等特點。
轉向系統：由手搖把、轉動輪、轉盤等組成，在下面安裝時燈盤與鐵軌平行，升至頂部可通過手搖將燈盤旋轉

90°與鐵軌垂直。(轉臂式燈塔)
電氣裝置：由電器箱、配線管及接地裝置組成，電源采用380V三相四線引入配電箱，塔頂設避雷針，利用塔身

作為接地引入地線，接地電阻不大于10Ω。
照明控制：可近控、遠控，亦可分半夜燈、全夜燈、光控、時控等多種控制方式。
【使用壽命】30年-50年

防雷接地電阻小于等于10歐姆。
【技術參數】抗風速：30m/s，抗裹冰：8mm，抗震烈度：8度，工作溫度：35-55℃。
【高度尺寸】10米-60米。
【使用壽命】30年-50年
【質保期】1年-3年
【執行標準】現行國家標準規范：
（1）《建筑結構荷載規范》，GB 50009-2001(2006修訂版)
（2）《建筑抗震設計規范》，GB 50011-2002
（3）《鋼結構設計規范》，GB 50017-2003
（4）《鋼結構工程施工及驗收規范》，GB 50205-2001
（5）《移動通信工程鋼塔桅結構設計規范》，YD 5131-2005
（6）《塔桅鋼結構工程施工質量驗收規范》，CECS 80:2006
（7）《移動通信工程鋼塔桅結構驗收規范》，YD 5132-2005
（8）《低合金高強度結構鋼》，GB/T 1591-1994
（9）《六角頭螺栓——C級》，GB 5780-2000
（10）《碳素結構鋼》，GB 700-2006
（11）《優質碳素結構鋼》，GB/T 699-1999。
