自動點焊組立機性能特點及工作原理

組立機技術參數

●  適用工件腹板高度：   200—1500mm

●  適用工件腹板厚度：   6—40mm

●  適用工件翼板寬度：   200—800mm

●  適用工件翼板厚度：   6—40mm

●  適用工件長度：       4000—15000mm

●  組立速度：           0.5—6m/min

●  輸入輥道：           3000mm×3（其中一節為主動傳動）

●  輸出輥道：           3000mm×3（其中一節為主動傳動）

●  電氣總成：           采用交流變頻器

●  裝機總容量：         主機功率：11.7Kw

●  電  源：             3相  AC380V  50HZ

自動點焊組立機 性能特點

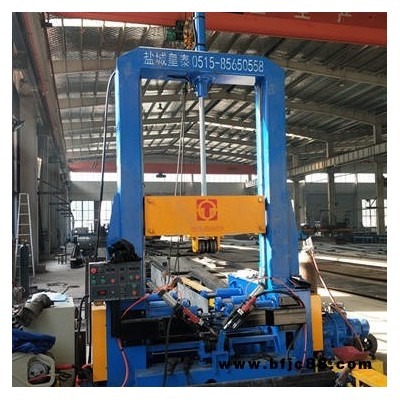

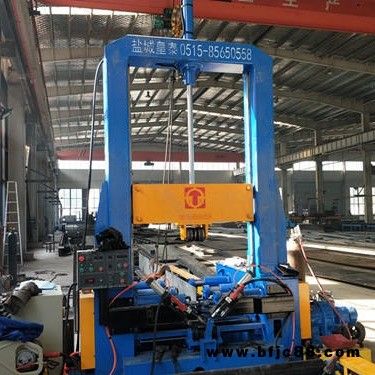

   H型鋼組立機用于T型、H型等截面和變截面結構鋼的組裝點焊，由主機、輸入滾道、輸出滾道、液壓系統及電氣控制系統、自動點焊焊機等組成，能夠連續完成對構件的送進，定位夾緊、點固焊、出料等動作。

自動點焊組立機供貨范圍及組成單元

組立機主機：主機架、上門架、翼板對中機構、腹板對中機構、左機架、右機架、主傳動電機、減速器、焊機及其操縱機構。輸入滾道：主動滾道，被動滾道，連桿機構等。

輸出滾道：主動滾道，被動滾道。

液壓系統：液壓泵站，液壓缸，高壓膠管等。

電氣控制系統：電器柜、操縱箱、交流變頻器等。
