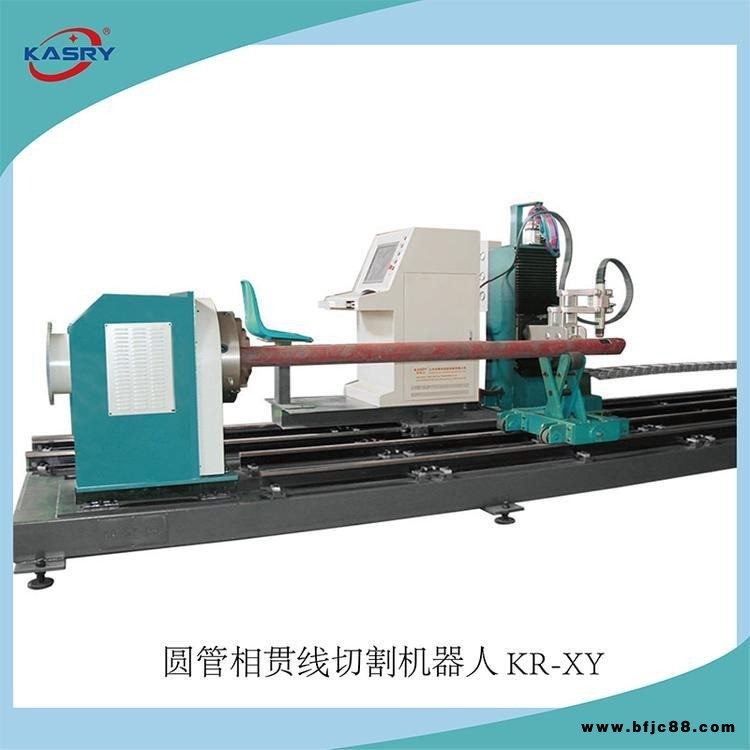

三軸兩聯動相貫線切割機 KR-XY5圓管等離子切割機 切割粗圓鋼的切割機

相貫線切割機割腔擺臂采用航空鋁材質，，耐高溫，采用球心運動，運行更加準確，割腔擺臂牢固，采用紐氏達特減速機和日本松下伺服電機，帶有剎車制動功能，運行更加平穩和準確。

凱斯銳在石油、化工、工程機械制造、煤礦、造船、航空、汽車制造、鋼結構幕墻、壓力容器、立體倉儲、游樂設備等桁架相貫搭接行業與眾多企業成為戰略合作伙伴。

1、數控相貫線圓管切割機工件旋轉驅動

      驅動系統                   精密齒輪箱、齒輪副傳動

      轉速                         0.01-8r/min

      伺服電機                   松下伺服電機

      定位精度                   ±0.2mm

2、數控相貫線圓管切割機切割頭沿工件軸向移動

      驅動系統                   精密齒輪箱,齒輪、齒條傳動

    切割頭軌道長度               12000mm

      伺服電機                   松下伺服電機

      定位精度                   ±0.2mm

3、數控相貫線圓管切割機割炬工件軸向平面擺動軸

      驅動系統                    精密齒輪箱傳動

      伺服電機                    松下伺服電機

      定位精度                    ±0.2mm

4、數控相貫線圓管切割機切割頭主軸上下驅動軸

      驅動系統                   精密齒輪箱,滾珠絲桿傳動

    切割頭上下行程               335mm

      伺服電機                   松下伺服電機

      定位精度                   ±0.2mm

5、數控相貫線圓管切割機割炬工件徑向擺動軸

      驅動系統                   精密齒輪箱傳動

      伺服電機                   松下伺服電機

      定位精度                   ±0.2mm
