麗水市云和縣 瓷磚空鼓修復(fù)材料銷售廠家

環(huán)氧灌漿樹脂膠,銷售電話

　環(huán)氧灌漿樹脂為混凝土結(jié)構(gòu)性微細(xì)裂縫灌漿處理專用樹脂膠，具有樹脂本體收縮小、強(qiáng)度高、韌性好、適應(yīng)力強(qiáng)等特點。

適用于灌補(bǔ)>0.5mm的結(jié)構(gòu)性微細(xì)裂縫，亦可對砂漿、混凝土、石材瓷磚空鼓縫隙等各種狀況進(jìn)行灌漿加固修復(fù)處理。

一、裂縫清理要求，干燥，無油污、無粉塵。

　　二、底座粘貼要求，在混凝土結(jié)構(gòu)裂縫灌漿修補(bǔ)施工中，用于封閉裂縫和粘結(jié)底座；取100份甲料和3份乙料（固化劑）。混合并充分?jǐn)嚢杈鶆蚣纯墒褂谩５鬃迟N時要對中縫隙中間，同時要用封縫膠涂刮底座與底座之間的縫隙等待膠體完全硬化，開始注漿。

　　三 材料配備：

　　1、按甲組份：乙組份=4：1的比例混合攪拌均勻即可使用。

　　2、根據(jù)現(xiàn)場裂縫實際寬度與施工條件可以在環(huán)氧樹脂混合液中加入適量稀釋劑，如樹脂專用稀釋劑的方式進(jìn)行稀釋，以降低樹脂粘度，易于灌注。

　　3、一次性配合量以不超過500g為宜，隨配隨用,初固4h,完全固化24h,如果一次性配膠量過多, 初凝時間會相應(yīng)縮短。注膠停止時要用工業(yè)酒精清洗灌漿器以備再利用，如果出現(xiàn)灌漿器本生壓力不夠或漏膠時應(yīng)該換新的灌漿器。

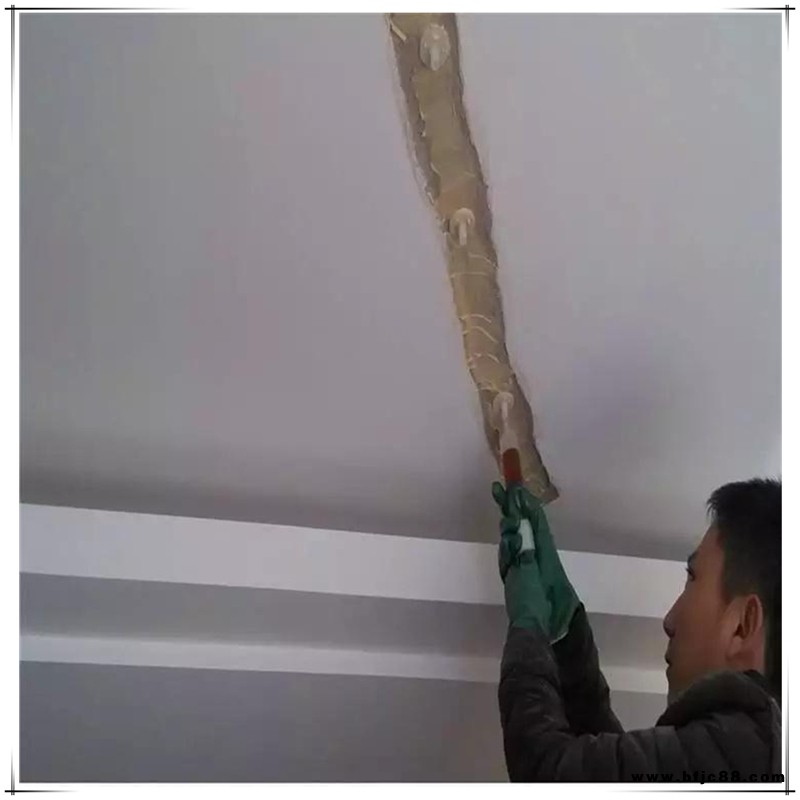

　　四、注膠：

　　地面起皮修補(bǔ)；

　　基層處理：

　　1、基層的表面要求干凈、無塵、無油、無化學(xué)腐蝕介質(zhì)殘留物。多孔性材料的表面應(yīng)預(yù)先用水浸濕，鋼基層表面應(yīng)清除浮銹。

　　2、有滲漏處須先用GST快速堵漏劑進(jìn)行處理，保持基面濕潤至無明水為準(zhǔn)，以達(dá)到更佳的施工效果。

　　材料配制：

　　三，先將膠液倒入桶中，然后按照膠液：粉料=1：4的比例攪拌至均勻無結(jié)塊膠漿狀。可以采用專用低壓自動注漿器注漿也可采用高壓注漿機(jī)注漿。機(jī)械攪拌或人工拌和，配制好的膠漿應(yīng)在2-3h內(nèi)用完。

　　施工與養(yǎng)護(hù)：

　　1、用修補(bǔ)砂漿作整體面層時，厚度不應(yīng)小于3mm。當(dāng)一次施工面積大時，應(yīng)留施工縫或分片錯開施工。每塊面積不宜超過10-15㎡,可視現(xiàn)場環(huán)境而定。補(bǔ)縫或分片錯開施工的間隙時間不應(yīng)少于24h。

　　2、在混凝土或磚石結(jié)構(gòu)的立面和鋼結(jié)構(gòu)的表面上做整體面層時，應(yīng)分兩次進(jìn)行，每次的間隔不應(yīng)少于24h。當(dāng)進(jìn)行 后一次抹面時，應(yīng)一次抹平，不得反復(fù)抹壓。

　　注意事項

　　1、本產(chǎn)品施工的環(huán)境溫度為10-30℃，不應(yīng)低于5℃，原材料不得受潮、雨淋、日曬和雜物污染。

　　2、本產(chǎn)品不宜在雨天、冰凍時施工。如必須在冬季施工，則應(yīng)采取必要的防凍措施。本產(chǎn)品應(yīng)隨拌隨用，不可一次拌料過多，且每次拌料宜在2-3h內(nèi)用完。

　　起砂起灰修補(bǔ)；

　　步清掃地面，先把地面上的浮灰進(jìn)行簡單清掃。

　　 步噴灑水泥固化劑產(chǎn)品（需將藥劑噴灑均勻，不能有余料）

　　第三步待地面快干時，補(bǔ)噴 遍固化劑（實為遍的補(bǔ)充）

　　第四步兩天以后，硬度上來后，把地面上的灰塵打掃干凈，對比效果。

　　產(chǎn)品特點

　　1、本品呈液體狀，易于進(jìn)行混凝土細(xì)小裂縫的修復(fù)。建筑物及結(jié)構(gòu)受損后，經(jīng)灌注膠補(bǔ)強(qiáng)后，能有效恢復(fù)其整體性，外觀不受損傷，且具有良好的韌性及抗沖擊性。

　　2、本品固化后粘接強(qiáng)度大，固化時基本不收縮，且具有良好的抗水、油、堿及稀酸介質(zhì)的能力。

　　應(yīng)用范圍

　　1、應(yīng)用于鋼筋混凝土裂縫灌縫修補(bǔ)，混凝土墻面、 樓面、地下室裂縫的灌注修補(bǔ)施工。

　　2、廣泛應(yīng)用于外包鋼粘鋼加固工程。

　　施工說明

　　1、鋼板及混凝土結(jié)構(gòu)面應(yīng)進(jìn)行表面處理，鋼板表面進(jìn)行除銹、打磨，并用丙酮擦拭干凈，混凝土表面應(yīng)使用吹風(fēng)機(jī)清除灰塵，并用丙酮擦拭涼干保持潔凈。

　　2、該膠在室溫（25℃）時，甲乙比例按4：1使用，可操作時間為2小時，如高于此溫度，可操作時間變短。配膠前，先將甲、乙兩組份膠分別在各自桶內(nèi)攪拌2-3分鐘。然后按照甲組份：乙組份=4：1的比例稱量好后倒入容器中，進(jìn)行攪拌至色澤均勻（一般3-5min）即可.

　　3、每次攪拌的膠水?dāng)?shù)量不得超過5kg，以2kg為宜。

4、按設(shè)計圖要求進(jìn)行涂刷施工，應(yīng)十字交叉涂刷以免漏涂，做到涂刷面均勻飽滿一致。　　

5、 在選用壓力噴涂時，一般壓力泵的壓力應(yīng)為0.2~0.3Mpa。不應(yīng)超過0.5Mpa。

　　6、該膠 低使用溫度為5℃，如低于此溫度，應(yīng)采取必要的升溫措施。

　　7、在施工過程中，如不慎濺到皮膚上或眼睛里應(yīng)立即用大量清水沖洗，嚴(yán)重者應(yīng)及時就醫(yī)。

　低粘度灌縫膠系甲、乙雙組分改性環(huán)氧類低粘度液狀膠粘劑。具有粘度低、放熱少、適用期長、灌注工藝簡單等特點。

　　一、低粘度灌縫膠產(chǎn)品特點

　　·粘度很低、滲透力強(qiáng)，能注入0.1mm寬的微裂縫。

　　·抗老化、耐介質(zhì)（酸、堿、水）性能好。

　　·不含揮發(fā)性溶劑、硬化時不收縮。

　　·固化后韌性和抗沖擊能力優(yōu)異。
