| 加工定制 : | 是 | 品牌 : | 銳茨 |
| 型號 : | ZDLQ、ZDLX | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | DN50-1000 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 流動方向 : | 換向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 閥體 | 形態 : | 蝶式 |
| 類型(通道位置) : | 二通式 | 標準 : | 國標 |
| 密封形式 : | 封閉式 |

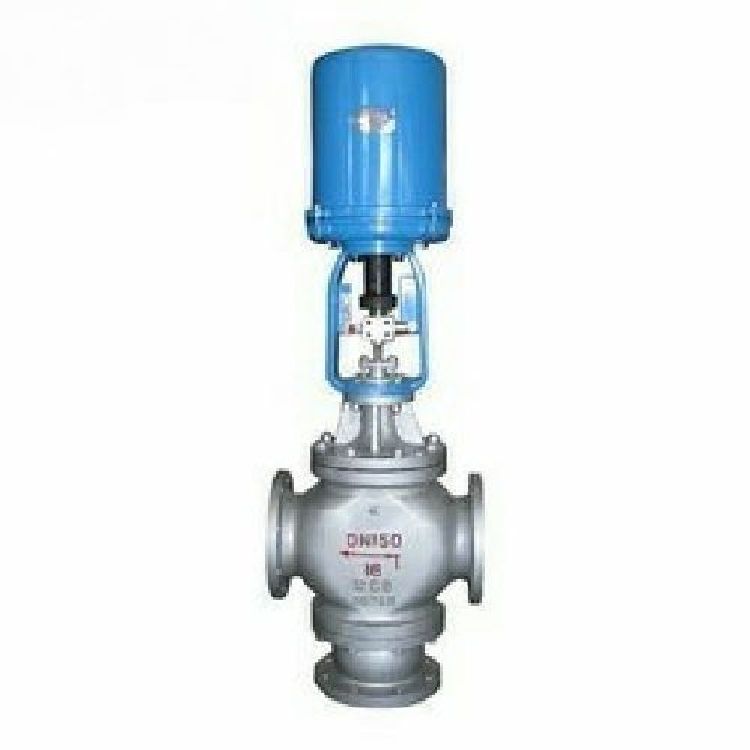

電子式電動三通調節閥概述： ZDLQ/X電子式電動三通調節閥通常分為合流和分流兩種形式，合流閥為兩進一出，其作用是將兩種流體匯合成第三種流體，分流閥為一進兩出，將一種流體分成兩路流體，從而達到流體混合升溫或降溫，或流體不等量分流，滿足各種不同工況的使用要求。但合流、分流閥只能對應選用，當公稱通徑和壓差較小時合流閥可用于分流場合，當公稱通徑DN≥80mm和壓差較大的分流場合，只能使用分流閥。
電子式電動三通調節閥特點： 電動三通調節閥常用于熱交換器的兩種介質調節，及簡單的配比調節，可一臺代替兩臺單座、雙座調節閥使用，還可節省去安裝管道、節省投資，占據空間小。采用3810系列或PSL系列直行程電動執行機構和三通調節閥體組成，以電源為動力，接受統一的標準信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應，達到對壓力、流量、液位、溫度等工參數的調節。電子式電動三通調節閥參數：
| 閥體 | |||
| 形 式 | 三通鑄造閥 | ||
| 公稱通徑 | 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm | ||
| 公稱壓力 | PN16、40、64bar | ||
| 法蘭標準 | JB/T79.1-94、79.2-94等 | ||
| 材 料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 | ||
| 上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ | ||
| 閥蓋形式 | 螺栓壓緊式 | ||
| 填 料 | V型聚四氟填料、含浸聚四氰填料、紡織填料、石墨填料 | ||
| 閥內組件 | |||
| 閥芯型式 | 雙導向雙座套筒型閥芯 | ||
| 流量特性 | 等百分比特性和線性特性 | ||
| 材 料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 | ||

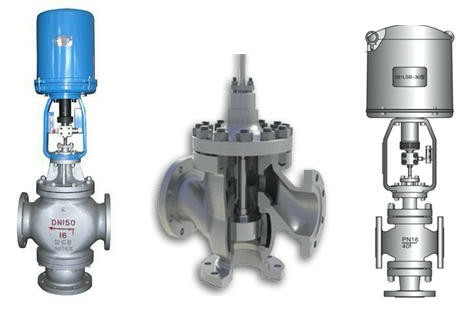

電動三通調節閥原理：【 查看
電動三通調節閥工作原理動態圖 】  分流閥 |  合流閥 |
電動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。
電動三通調節閥執行機構：
| 主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||
| 防護等級：相當IP55 隔爆標志：Exd// BT4 手操功能：手柄 | |||||||
| 環境溫度：-25 +70℃ 環境濕度：≤95% | |||||||
| 額定流量系數Kv、額定行程、配用執行機構型號、允許壓差 | |||||||||||||
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數Kv | 合流 | 8.5 | 12 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
| 分流 | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
| 行程L (mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 允許壓差( bar) | DK2-310 | DK2-310 | DK2-410 | DK2-410 | DK2-510 | ||||||||
| 配用執行機構型號 | 32 | 22 | 22 | 14 | 13.8 | 9.4 | 6.1 | 5.1 | 3.6 | 2 | 1.9 | 1.3 | |
電子式電動三通調節閥尺寸：
| 外形尺寸及重量 單位：mm | |||||||||||
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | 185 | 220 | 222 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | |
| D | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 310 | 310 | 310 | |
| R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 | |
| H1 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 | |
| H2 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| H3 | 181 | 195 | 200 | 220 | 262 | 277 | 287 | 357 | 377 | 447 | |
| H4 | 459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 | |
| H5 | 135 | 145 | 160 | 170 | 190 | 200 | 220 | 280 | 320 | 380 | |
| 重量(KG) | 13 | 17 | 19 | 20 | 38 | 50 | 60 | 84 | 87 | 110 | |
