| 品牌 : | 西格沃 | 型號 : | XG41F46 |
| 連接形式 : | 法蘭 | 材質 : | 鑄鋼 |
| 公稱通徑 : | 15-300 | 適用介質 : | 各種高腐蝕化學介質 |
| 壓力環境 : | 低壓 | 工作溫度 : | 低溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 |

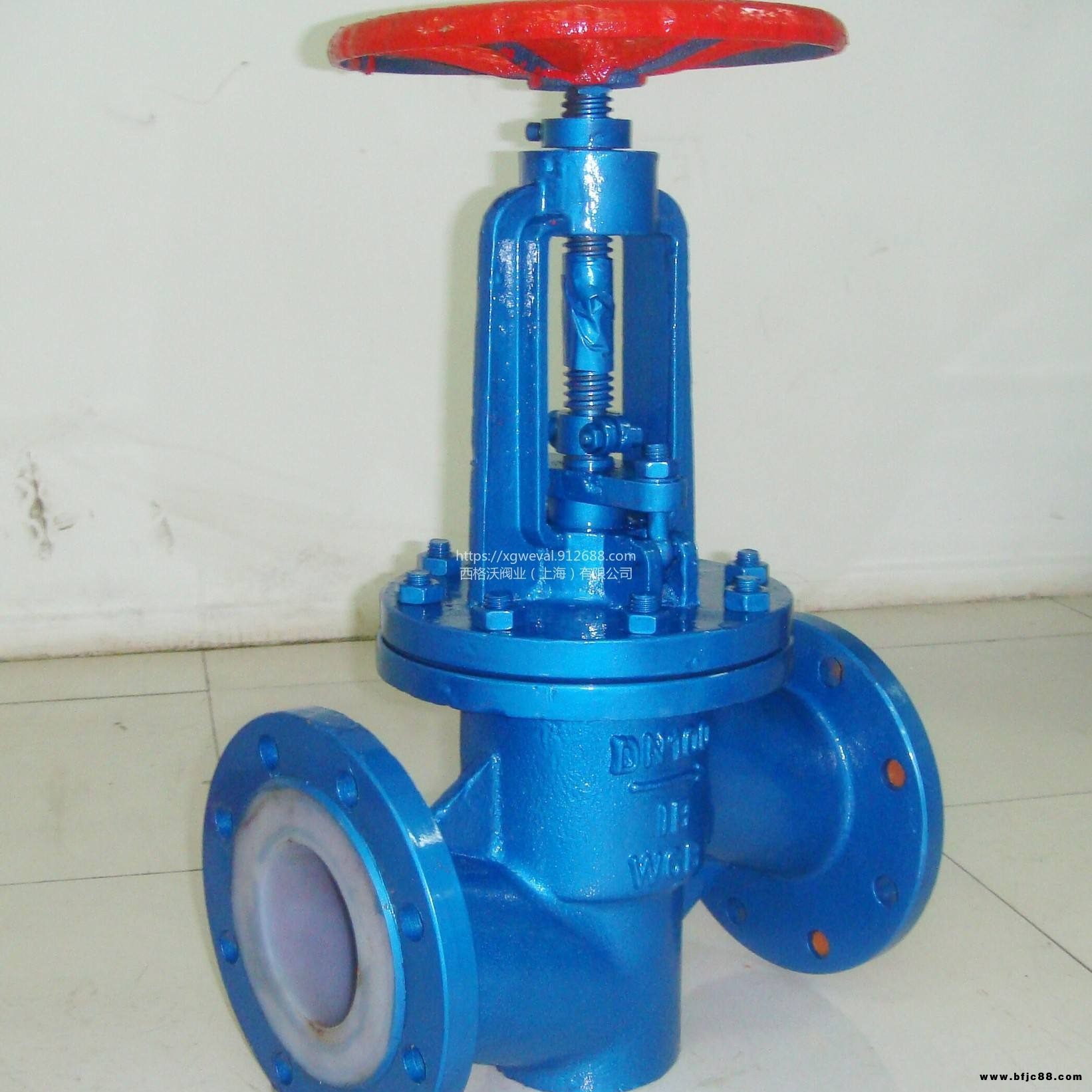

鋼襯四氟截止閥 手動襯氟截止閥 襯氟閥門-XG41F46鋼襯四氟截止閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
設計標準:
設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216
檢驗測試：
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
零部件材料：
閥體：鑄鐵、碳鋼 不銹鋼 閥蓋：鑄鐵、碳鋼 不銹鋼 襯里：氟塑料
閥瓣：碳鋼 、不銹鋼，完全包覆氟塑料 閥桿：碳鋼、不銹鋼，部分包覆氟塑料 手輪：鑄鐵、碳鋼
設計特點：
1、氟塑料全襯里XG41F46型直通式、XG45F46型直流式、XG44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
3、氟塑料全襯里截止閥可根據所輸送介質、客戶要求選用內襯里材質，主要有：聚四氟乙烯（PTFE，簡稱F4 ）、聚全氟代乙（FEP，簡稱F46）、可熔性聚四氟乙烯（PFA）、超高分子量聚乙烯（PE）。
| 公稱通徑 Nominal diameter | PN1.6(MPa）主要外形尺寸和連接尺寸main form and connection size | 重量weight | |||||||||
| DN | L | D | D1 | D2 | f | b | Z-φd | D0 | H1 | H2 | Kg |
| 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-φ14 | 100 | 190 | 202 | 4.5 |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-φ14 | 100 | 225 | 250 | 4.5 |
| 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-φ14 | 120 | 230 | 255 | 5.5 |
| 32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-φ18 | 140 | 260 | 290 | 8 |
| 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-φ18 | 160 | 280 | 315 | 10 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 180 | 300 | 345 | 12 |
| 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-φ18 | 200 | 365 | 420 | 18 |
| 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-φ18 | 240 | 420 | 490 | 24 |
| 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-φ18 | 280 | 450 | 536 | 29 |
| 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-φ18 | 320 | 520 | 630 | 46 |
| 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-φ23 | 360 | 560 | 695 | 67 |
| 200 | 600 | 335 | 295 | 260 | 5 | 32 | 12-φ18 | 400 | 630 | 780 | 100 |
| 250 | 730 | 405 | 355 | 349 | 5 | 36 | 12-φ26 | 450 | 700 | 880 | 150 |
| 300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-φ26 | 500 | 770 | 1070 | 250 |
