| 品名 : | 日展 | 牌號 : | FPA982-21熱雙金屬 |
| 產地 : | 上海 | 主要金屬含量 : | 鎳 |
| 雜質含量 : | 0.001 | 粒度 : | 300 |

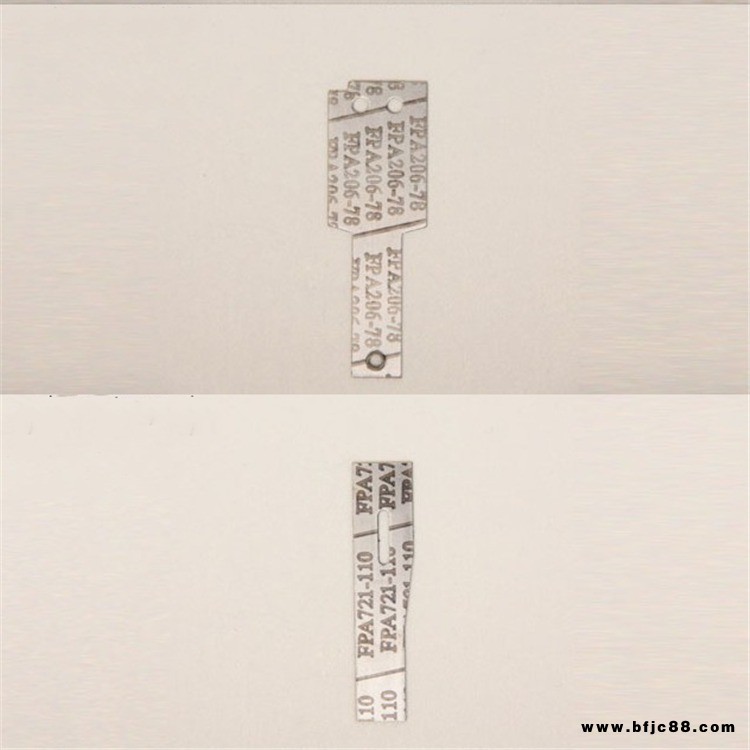

制作熱雙金屬片的材料。熱雙金屬片是一種用于實現溫度控制的比較簡單的自控元件。
它由兩層熱膨脹系數不同的金屬（或合金）組成。膨脹系數大的一層為主動層，熱膨脹系數小的一層稱為被動層。
熱雙金屬片受熱時，
主動層自由膨脹的長度大于被動層，但由于兩層牢固地結合在一起，使熱雙金屬片彎曲成弧形。冷卻時則相反。
利用這一特性可制造熱繼電器。常用于電動機的過載保護。
熱雙金屬片的主動層與被動層材料有一定組分，
例如;主動層成分為Mn75% 、Ni15%、Cu10%或Ni20%、Mn6%、其余為鐵，
其熱膨脹系數在20～100℃內分別為27×10-6/℃和20×10-6/℃；
而被動層成分為Ni36%、余為鐵或Ni42%、余為鐵，其熱膨脹系數為(1.8～4.8)×10-6/℃。
熱雙金屬片的結合方法有冷軋結合、熔融結合、熱軋結合等。
熱雙金屬材料可分為6種。
①通用型:適用于多種用途和中等溫度范圍，有較高的靈敏度和強度。
②高溫型：適合于在300℃以上工作， 有較高強度和良好的抗氧化性能。
③低溫型: 適合于在0℃以下工作。
④電阻型:有高低不同的電阻率可供選用，適用于各種小型化、標準化的電器。
⑤高靈敏型：具有高靈敏度、高電阻等特性。
⑥耐腐蝕型：有良好的耐腐蝕性，適合于在腐蝕性的媒質中作用。
