| 品牌 : | 盛圣 | 型號 : | 齊全 |
| 結構形式 : | 杠桿式 | 加工定制 : | 是 |
| 材質 : | 不銹鋼 | 連接形式 : | 焊接 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 高壓 |
| 工作溫度 : | 常溫 | 標準 : | 德標 |
| 流動方向 : | 雙向 | 驅動方式 : | 電磁 |
| 零部件及配件 : | 配件 | 用途 : | 排氣 |
| 類型(通道位置) : | 直通式 | 口徑 : | 可定制 |
| 公稱通徑 : | 直徑 | 安裝尺寸 : | 直徑 |

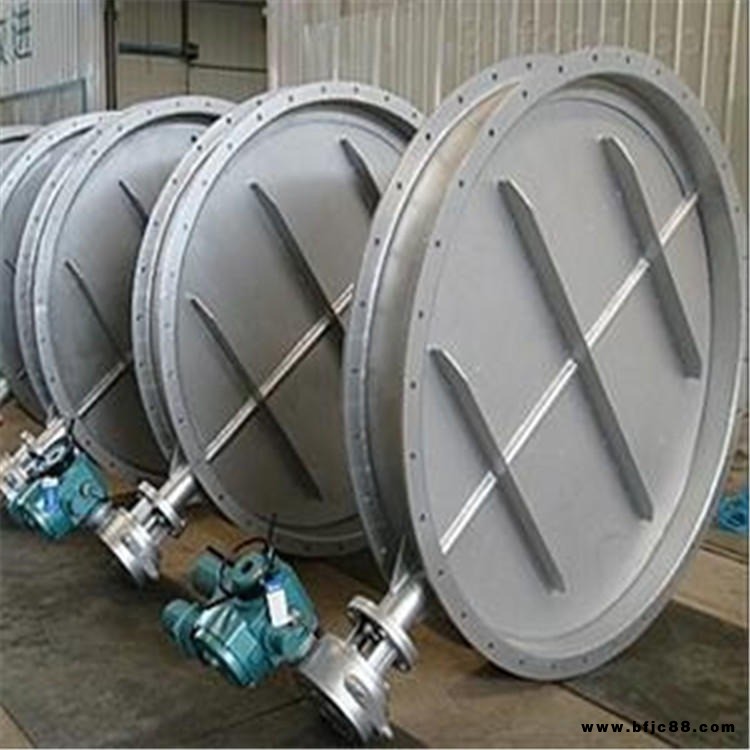

手動,電動,氣動系列通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
通風蝶閥應用范圍：
通風蝶閥適用溫度隨閥體選材而定，公稱壓力1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
通風蝶閥結構特點：
1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
通風蝶閥標準規范：
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
公稱通徑 DN(mm) 502000 公稱壓力 PN(MPa) 0.05 0.25 0.6 試驗壓力 Ps(MPa) 強度試驗 0.075 0.375 0.9 密封試驗 1.5％泄漏量 適用介質 煤氣、含塵氣體、煙道氣等 驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動
