| 品牌 : | 臺臣閥門 | 型號 : | ZZVP |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN25 |
| 適用介質 : | 水,蒸汽,氮?dú)? ,空氣 | 壓力環境 : | 低壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 零部件及配件 : | 執行器 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 二通式 | 標準 : | 國標 |
| 密封形式 : | 硬密封型 | 驅動 : | 自力式 |
| 功能 : | 泄壓、調壓、降壓、穩壓 | 壓力范圍 : | 1-100kpa |

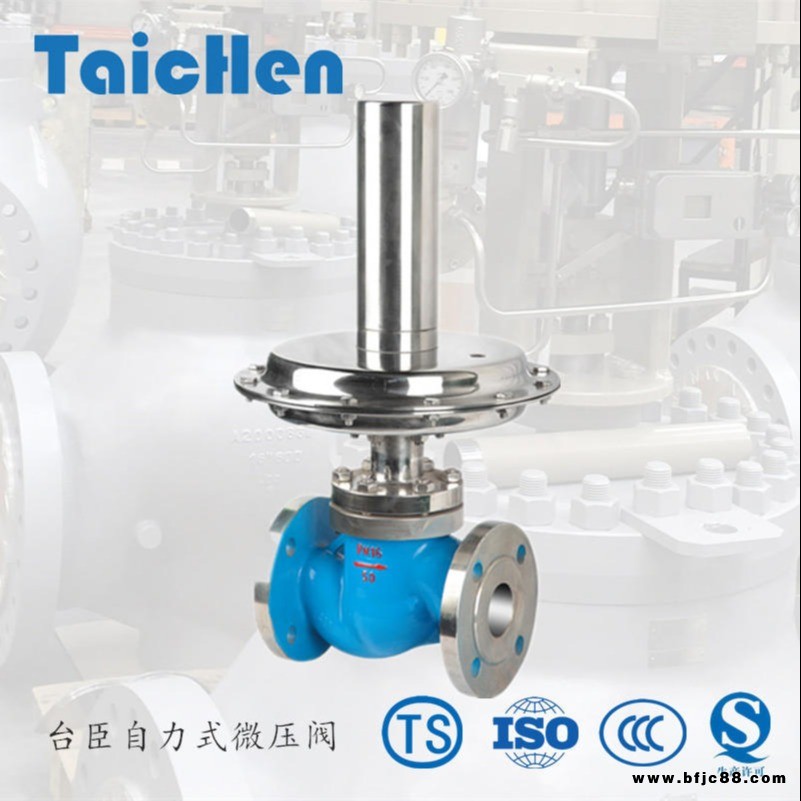

ZZY型自力式泄壓閥、自力式穩壓閥用途與特點
ZZY型自力式泄壓閥由自力式調節閥改進而來，目的是氣泄壓、穩壓、背壓的作用，該閥是不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品。該產品的特點就是能在無電、無氣的場所使用，同時又節約了能源。壓力設定期在一定范圍內隨意可調。ZZY型自力式泄壓閥根據各種工藝場合的需要有三種閥內件形式：ZZYP（單座自力式泄壓閥）；ZZYM（套筒自力式泄壓閥）；ZZYN（雙座自力式泄壓閥）。用戶可根據工況（壓差、溫度、介質狀態）和泄漏量要求來選擇。ZZY型自力式泄壓閥根據各種工藝場合的需要有三種執行機構型式：膜片(普通膜片和增強膜片)、活塞、金屬膜片（波紋管）。ZZY型自力式泄壓閥采用快開流量特性，動作靈敏，調節精度高（誤差≤10%）；該閥占據空間小（相對于重錘式減壓閥），調節簡易，因而它廣泛用于石油、化工、電力、冶金、食品、輕紡、機械制造、民用建筑等各種設備的氣體、液體及蒸汽的減壓、穩壓（用于閥后調節）?；蛐箟?、穩壓（用于閥前調節）。
圖1a、用于控制閥后壓力的泄壓閥，閥作用方式為壓閉型。其作用原理如下：介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管（介質為蒸汽時加冷凝器）被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓的目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度減少，直至閥后壓力下降至設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加大，直至閥后壓力上升至設定值為止。
圖1b、用于控制閥前壓力的泄壓閥，閥作用方式為壓開型。其作用原理如下：介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管（介質為蒸汽時加冷凝器）被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓的目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，
帶動閥芯，使閥門開度增大，直至閥前壓力下降至設定值為止。同理，如閥前壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加小，直至閥前壓力上升至設定值為止。若閥前壓力小于設定值則該閥一直是關閉的。
1.壓力調節范圍的確定：
壓力調節范圍的確定見上表，控制壓力應盡量選在中間期附近，壓力范圍設定越小，精度越高,因此不要人為擴大壓力設定范圍。
2.對控制閥后的自力式而言,若閥前后壓差比超過10這個范圍,建議用多級減壓閥或二個自力式串聯(閥前壓力小于0.8Mpa除外,例如指揮器操作式)。
3.公稱壓力若超過6.4Mpa,須特殊設計。
4.1kgf/cm2=100Kpa。
□自力式泄壓閥型號編制說明
ZZYP-16（25、40、64、110）B ZZYP-16K
Z：執行器大類；Z：自力式系列；Y：泄壓閥：P：單座；16：PN1.6Mpa、40：4.0Mpa
B：控制閥后，壓力增加時閥關閉，K:控制閥前，壓力增加時閥開啟.
ZZYM-16B、ZZYN-16B：M：套筒式壓力泄壓閥；N：雙座式壓力泄壓閥
□ 連接尺寸及標準
·法蘭按GB/T9113-2000(默認標準)
也可按JB/T79.1-94, JB/T79.2-94, 或HG20592～HG20635-97
·法蘭密封面型式:PN16為凸面法蘭;PN25為凸面法蘭
PN40、PN64(63)為凹凸面法蘭,閥體為凹面法蘭
·法蘭端面距按GB12221-89(其它標準須指明)
·執行機構信號接口：內螺紋M16x1.5
·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造,如ANSI，JIS,DIN等
自力式泄壓閥儀表規格書：
自力式泄壓閥樣本：
自力式泄壓閥選型、價格等請聯系臺臣閥門。
