| 品牌 : | 臺臣閥門 | 型號 : | TC911W |
| 材質 : | 不銹鋼 | 連接形式 : | 內螺紋 |
| 加工定制 : | 是 | 公稱通徑 : | DN15 |
| 適用介質 : | 水,蒸汽,氮?dú)? | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 伺服 | 零部件及配件 : | 配件 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |
小口徑調節閥、微小型控制閥、輕小型比例閥
小口徑調節閥可廣泛用于控制各種不同壓力和溫度的流體，閥體結構緊湊，有呈S流線型的通道。優點是壓降損失小，流量大，可調比大，流量特性精度高，符合IEC534-1-1 97 6標準。DHLC型套筒單座調節閥是一-種高性能的單座調節閥，適用于壓差超過3MP a的高壓差場合，可防止液體發生閃蒸和空化。小口徑調節閥有不同的Cv值，閥座泄漏量符合ANSI B16. 104標準。調節閥配用DHAD、R多彈薄膜簧式可調零執行結構，結構緊湊，抗振防轉，輸出力大。
在現代化工廠的自動控制中，調節閥起著十分重要的作用，這些工廠的生產取決于流動著的介質正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要某些控制元件去完成；調節閥又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的控制元件。一般由執行機構和閥門組成。如果按行程特點，調節閥可分為直行程和角行程；按其所配執行機構使用的動力，可以分為氣動調節閥、電動調節閥、液動調節閥三種；按其功能和特性分為線性特性，等百分比特性及拋物線特性三種；目前，部分調節閥在長時間的使用過程中容易出現氧化、生銹的現象。
小口徑調節閥主要特點
配用L系列電子式執行機構,體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高。
流體通道成S流線型，壓降損失小、流量大、流量特性精度高、可調范圍廣。 導向面積大，抗振性好。
小口徑調節閥主要技術參數
單座調節閥型 式：直通單座鑄造球型閥 公稱通徑：20、25mm
單座調節閥公稱壓力：ANSI 125、150、300、600；JIS10、16、20、30、40K；PN16、40、64·105Pa
單座調節閥連接型式：法蘭連接 FF、RF、RJ、LG、溝槽型、嵌入型，法蘭標準按JIS B2201-1984、ANSI B16.5-1981、
JB79-59規定 焊接連接 嵌接焊SW
單座調節閥材 料：鑄鐵（HT200）、鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2）、鈦（Ti）
單座調節閥上閥蓋：常 溫 型 -17～+230℃ 伸長Ⅰ型 -45～+566℃ 伸長Ⅱ型 整體式 -100～-45℃ 焊接式 -196～
-100℃
注：工作溫度不準超過各種材料的允許范圍 壓蓋型式：螺栓壓緊式 填 料：V型聚四氟乙烯填料、含浸聚四
填料、 紡織填料
小口徑調節閥閥內組件
閥芯型式：上導向單座柱塞型閥芯
材 料：不銹鋼（1Cr18Ni9Ti、0Cr17Ni12Mo2和不銹鋼堆焊司太萊合金）、鈦（Ti）
小口徑調節閥執行機構
型 式：L系列電子式直行程執行機構

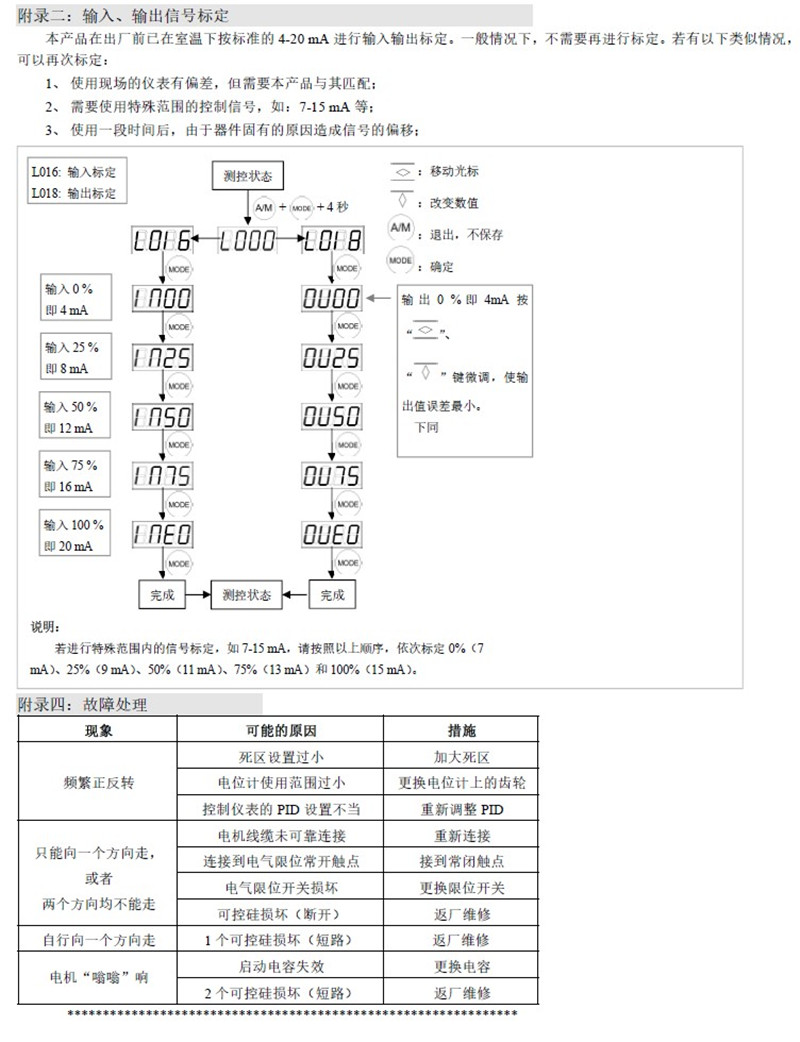

標準輸入信號：4～20mA.DC
輸入阻抗：150Ω
電源電壓：200V·AC/50Hz
防護等級：DIN40050
限位開關：2 off（1×開位，1×關位）；220V.AC
手動操作：手輪
單座調節閥環境溫度：-20～+60℃（-30℃加裝加熱電阻）
單座調節閥閥作用型式：用正作用或反作用執行機構實現閥的電-關或電-開式
單座調節閥泄漏量：金屬閥座 符合標準ANSI B16.104-7976IV級，小于額定Cv的0.01%
單座調節閥基本誤差限：±1%
單座調節閥可調范圍：50：1（0.25≤Cv≤14） 30：1（Cv≤0.16）
單座調節閥流量特性：金屬閥座 Cv值從0.4～14的高精度流量特性符合IEC534-1-1976標準
等百分比特性（%CF）
? ? ? ? ? ? ? ? 線性特性（LCF）
軟閥座 等百分比特性（%TF）
線性特性（LTF）
司太萊堆焊塊開閥芯（金屬閥座QS）
