| 品牌 : | 臺臣閥門 | 型號 : | ZDLP |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN20 |
| 適用介質 : | 水,蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 伺服 | 零部件及配件 : | 配件 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
| 控制 : | 4-20毫安 | 電壓 : | 24、220、380V |

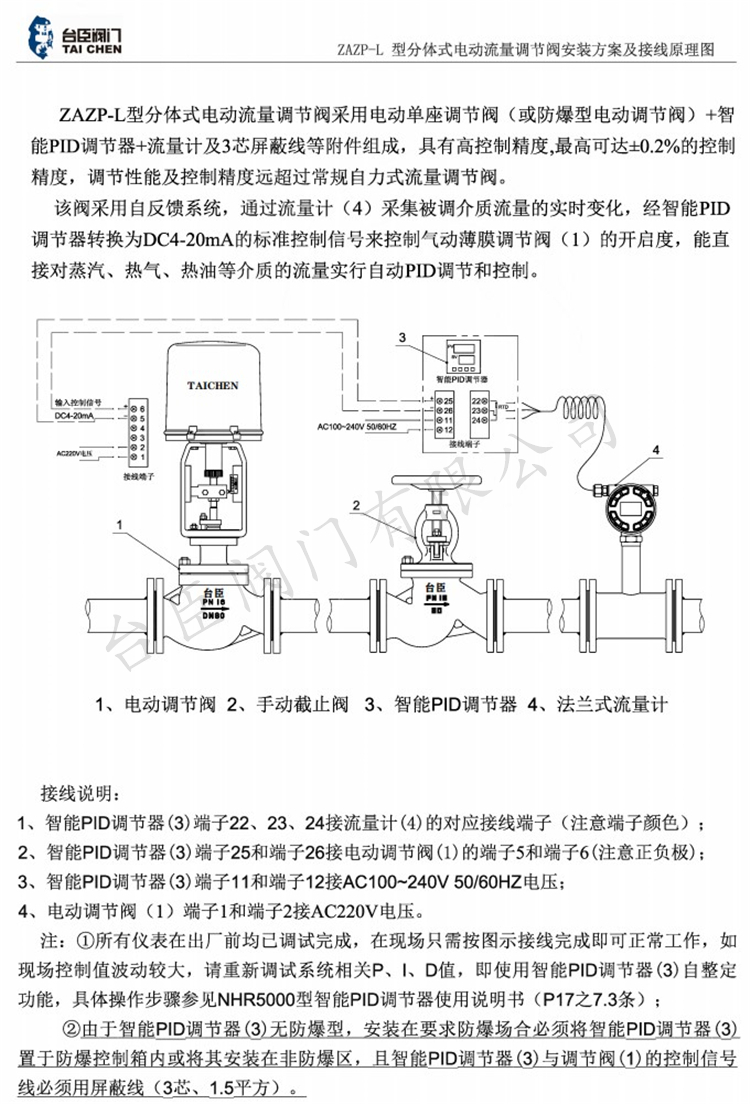

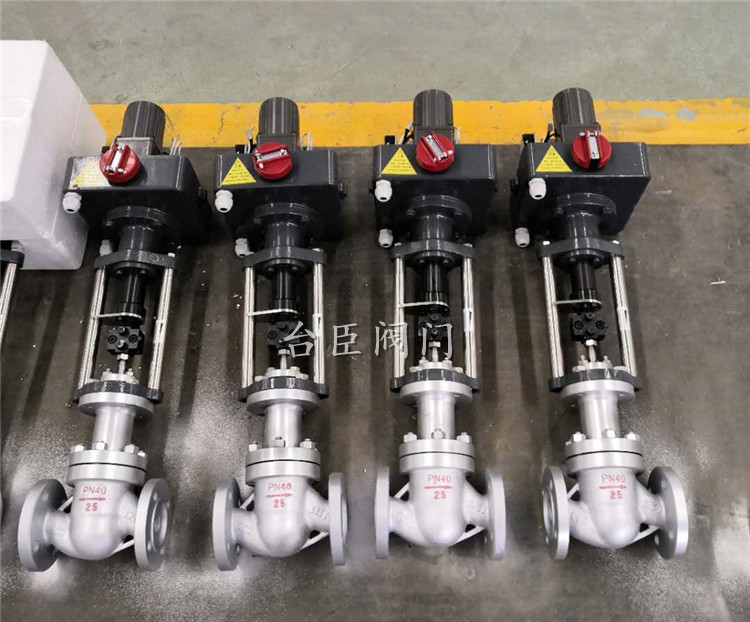

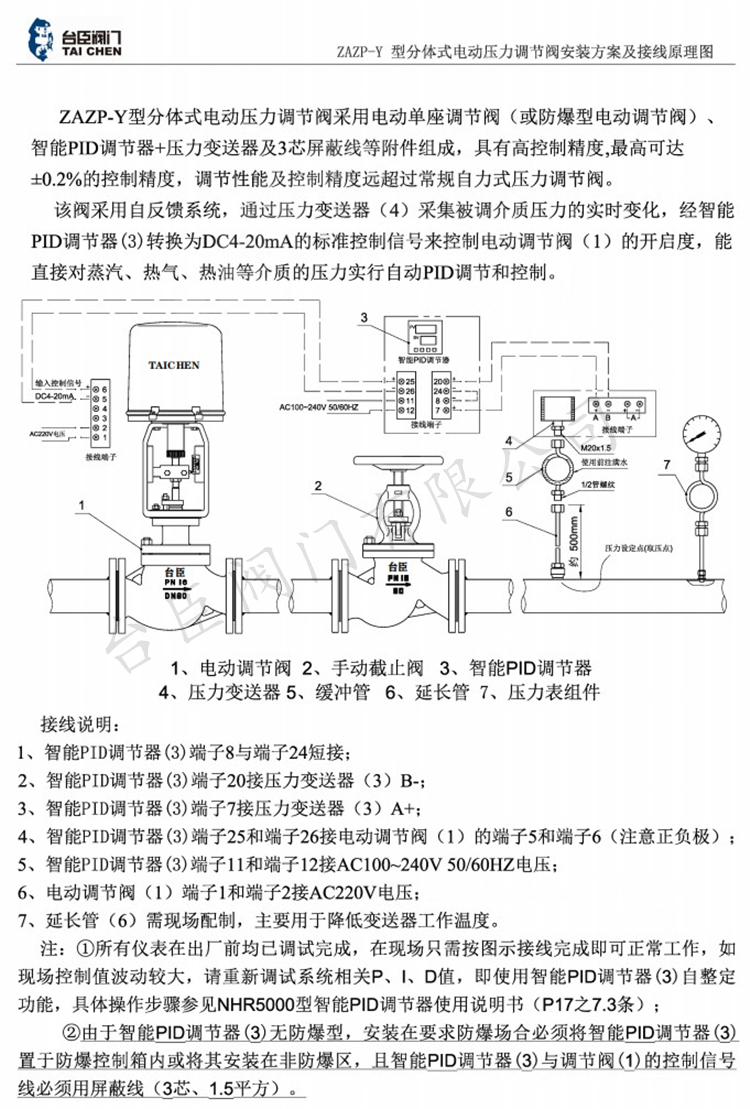

電動比例調節閥說明 ：
電動比例調節閥采用頂導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流通量大，可調范圍廣，流量特性精度高。閥芯導向部分的導向面積大，具有抗振性能強的特點，閥座關閉性能符合GB/T4213-92標準，調節閥配用接收ON-OFF或4-20mADC或1～5V的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適用于要求可靠性及關閉性能高的高溫，低溫及高壓場合下使用。

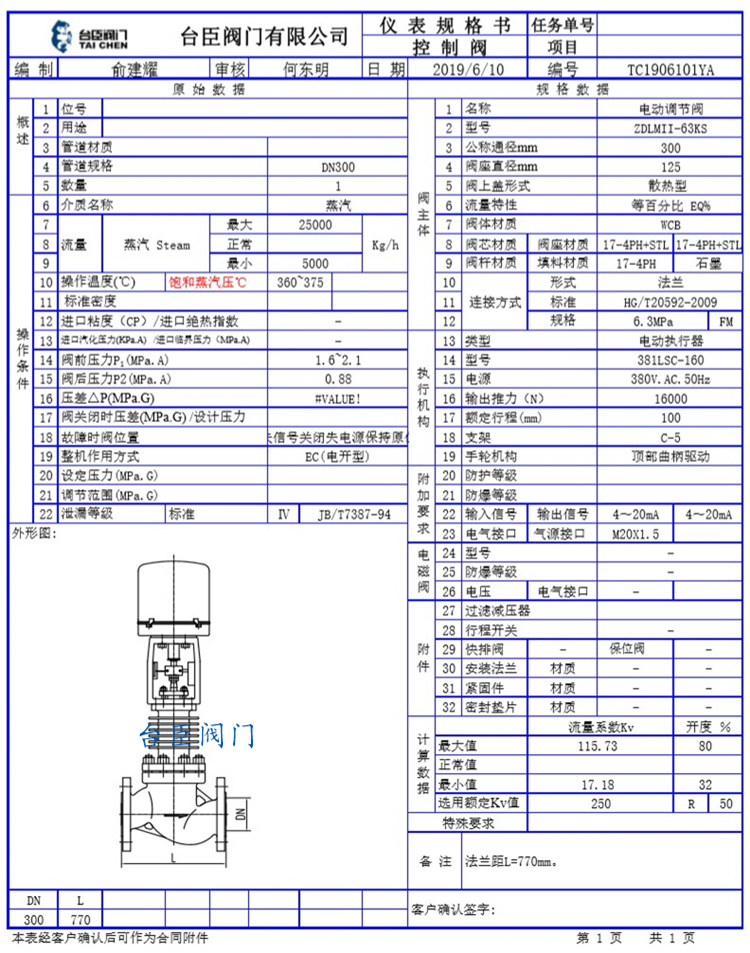

電動比例調節閥標準技術參數
閥 體
型 式：直通單座鑄造球形閥
閥尺寸：DN20～200
額定壓力：PN16，PN40，PN63，PN100
連接形式：法蘭（標準型）
螺紋、焊接（須用戶指定）
法蘭標準：鋼制法蘭按GB9113-2000，JB/T-94
密封面型式：PN16為突面、PN40、63、100為凹凸面
法蘭端面距：按GB12221-89
材 料：閥體，閥內組件材料配套和工作溫度、范圍參照ZMA/BP型中的表1。
結構形式：參照ZXP型中圖1～6
壓蓋型式：螺紋式
填 料：V型聚四氟乙烯填料
柔性石墨填料
墊 片：型式，齒型和平型
材料，F(xiàn)4/改性F4，不銹鋼+石墨
閥內組件
閥 芯：單座柱塞型閥芯
金屬密封
等百分比特性（%C）
線性特性（LC）
軟密封（材料：增強聚四氟乙烯）
381LSC-65，381LSC-99，381LSC-160
閥作用：正作用，反作用
控制動作：比例控制或ON-OFF控制
輸入信號：4～20mADC或1～5VDC
▲ 須選擇輸入信號“斷”時調節閥的
位置（保位、全開、全關）
電 源：AC220V，50Hz
輸出信號：4～20mADC（負載電阻500Ω以下）
功 耗：A型/50VA，B型/150VA，C型/220VA
保護等級：IP55
出線連接：普通S型G1/2，防爆X型G3/4
環境溫度：無空間加熱器-10℃～+60℃
有空間加熱器-35℃～+60℃
防爆X型-10℃～+40℃
環境濕度：普通S型95%以下 等百分比特性（%C）線性特性（LC）
執行機構
型 式：電動（電子）式執行機構
381LSA/XA-08，381LSA/XA-20，
381LSB/XB-30，381LSB/XB-50，
防爆X型45～85%
隔爆等級：ExdⅡBT4
過載保護：A、B型任選，C型必配
手動裝置：帶手柄
附 件
空間加熱器，過載保護
附加規格（根據要求生產制造）
特殊檢查，材料檢查（制造記錄表）
無損檢查，蒸氣檢查，低溫檢查
法蘭背面加工
帶排污栓
雙重填料
·蒸氣夾套
禁油禁水處理
禁銅處理
特殊配管和接頭
·SUS304制品的外裸螺栓，螺母
鹽害對策 ·防砂，防塵要求
熱帶地區規格 ·寒冷地區規格
真空（用途）
性 能
額定Kv值：參照第2頁表1
流量特性：線性，等百分比
可調范圍：50：1
允許壓差：參照第2頁表2
閥座泄漏率：（對于額定Kv值%）：
金屬密封
小于0.01%
（ANSI B16.104-1976Ⅳ級）及
小于0.001%（為選擇項）
軟密封
小于0.00001%以下
（ANSI B16.104-1976Ⅵ級）
基本誤差：±1%
回 差：≤1%
死 區：≤1%
動作時間：參照第2頁表1
外形尺寸：參照第3頁表3
產品重量：參照第3頁表3
型號編制：參照第4頁型號編制
接線端子圖：參閱所配執行機構使用說明書
油漆顏色：調節閥的電動執行機構和閥的表
面應涂漆，不銹鋼和銅的閥可不
涂漆。閥體上的箭頭及文字涂紅
漆。用戶指定色彩也可。
表1 Kv值行程動作時間
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
閥座直徑d（mm） | 5 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量 系數Kv | 線性 | 0.2 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17 | 27 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
電動執行機構型號 | 381LSA-08 | 381LSA-08/20 | 381LSB-30/50 | 381LSB-50/SC-65 | 381LSC-99/160 | |||||||||||||
輸出推力（N） | 800 | 800/2000 | 3000/5000 | 5000/6500 | 10000/16000 | |||||||||||||
額定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||
動作時間 | 2.4 | 3.8/7.6 | 7.2/14.7 | 23.5/14.3 | 30/60 | |||||||||||||
表2允許壓差 單位：MPa
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||
閥座直徑d（mm） | 5 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
電動執行機構型號 | 381LSA-08 | 381LSA-08/20 | 381LSB-30/50 | 381LSB-50/SC-65 | 381LSC-99/160 | ||||||||||||
允許壓差 | 10.0 | 10.0 | 10.0 | 10.0 | 7.22 | 4.62 | 2.60 | 1.66 | 3.80 | 2.44 | 1.56 | 1.54 | 1.02 | 0.65 | 0.82 | 0.57 | 0.32 |
10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 6.50 | 4.16 | 6.35 | 4.06 | 2.60 | 2.00 | 1.32 | 0.84 | 1.33 | 0.92 | 0.52 | |
注1） 對于單座波紋管密封調節閥，大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。
電動比例調節閥 表3 單位：mm
公 稱 通 徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN63/100 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
A | 460 | 530 | 630 | |||||||||
B | 230 | 230 | 260 | |||||||||
D | 225 | 255 | 310 | |||||||||
R | 177 | 177 | 226 | |||||||||
H1 | PN16/40 | 126 | 126 | 134 | 157 | 167 | 199 | 214 | 229 | 263 | 293 | 358 |
PN63/100 | 138 | 138 | 142 | 165 | 187 | 204 | 219 | 240 | 280 | 300 | 364 | |
H6 | PN16/40 | 142 | 142 | 154 | 177 | 187 | 226 | 241 | 256 | 290 | 320 | 385 |
PN63/100 | 154 | 154 | 162 | 185 | 207 | 231 | 246 | 267 | 307 | 327 | 391 | |
H2 | 490 | 540 | 625 | |||||||||
H3 | 373 | 495 | 700 | 725 | ||||||||
H4 | 459 | 520 | 570 | |||||||||
H5 | PN16/40 | 43 | 48 | 57 | 66 | 80 | 92 | 100 | 120 | 134 | 156 | 199 |
PN63/100 | 49 | 54 | 61 | 70 | 84 | 97 | 105 | 125 | 138 | 163 | 206 | |
重量 | PN16/40 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 |
PN63/100 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 | |
注1）其余結構外形尺寸參照ZXP型氣動薄膜單座調節閥。 2）表中重量為配用PSL型執行機構數據。 3）閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。 型號編制 型式：電動比例節流閥DBL 公稱壓力：16（1.6MPa40（4.0MPa）63（6.3MPa）100（10.0MPa）
類 型 | 標準型 | 低溫型 | 散熱型 | 波紋管密封型 | 夾套保溫型 | 調節切斷型 | 襯氟型 |
溫度范圍℃ | -20～+200 | -60～-196 | -40～+450 | ＜+350 | — | — | — |
代 號 | 無 | D | G | W | J | Q | F |
注：選用電動（非電子式）執行機構，須選配伺服放大器或電動操作器。
