| 品牌 : | 臺臣閥門 | 型號 : | Q41F-250P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15 |
| 適用介質 : | 各種高腐蝕化學介質 | 壓力環境 : | 高壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 焊條 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |
三片式鍛鋼高壓球閥介紹：

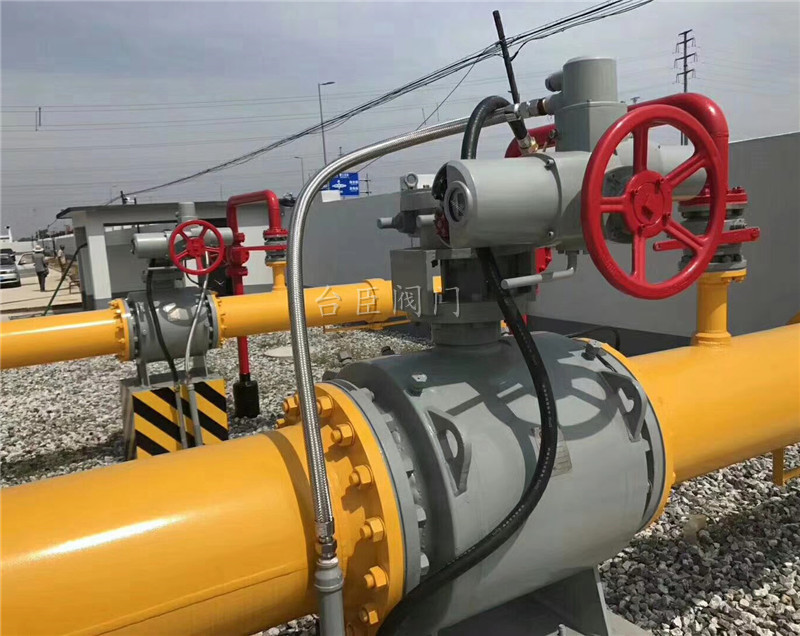

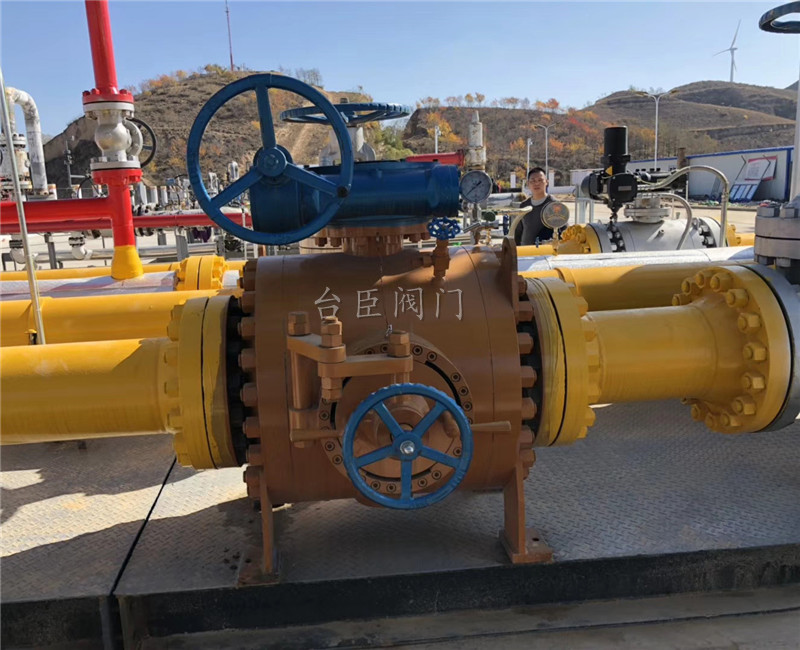

三片式鍛鋼高壓球閥 不銹鋼鍛造對焊球閥是臺臣公司工程技術人員集二十余年高壓閥門設計制造之經驗，三片式鍛鋼高壓球閥采用國際新技術標準開發而成。主要用于石油、天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性、耐候性、長期使用的可靠性等。高壓球閥操作方式有手動-蝸桿蝸輪驅動、氣動、電動、氣/液聯動以及各類特殊控制形式。
三片式鍛鋼高壓球閥的傳統控制方式是閥限位開關、過力矩開關等機械控制方式。由于環境溫度、壓力、濕度等因素的影響，這些控制元件會引起閥門定位偏差、彈簧疲勞、熱膨脹系數不均勻等客觀因素，導致電動鍛鋼球閥外部泄漏。解決方法：重新調整極限。除一般密封之外，閥座特殊的密封結構，在密封圈損壞導致泄漏時，可起到緊急救護作用。
鍛鋼球閥在檢修時，還應注意電動執行機構及其傳動機構進水問題。尤其是在雨季。
三片式鍛鋼高壓球閥操作電動閥時，扭矩過大。如果傳動部件損壞，電機的空載或過力矩保護不能跳閘，實現電動運行。變速器零件損壞，不能手動操作。鍛鋼閥門過力矩保護動作之后，手動操作不能啟閉，如強行操作會損壞外部合金件。
三片式鍛鋼高壓球閥主要用于切斷、分配和改變管道之中介質的流向。只需旋轉90度，轉動力矩小，即可實現密封。該球閥適用于開關截止閥、v型球閥。除管道參數之外，還應特別注意電動閥的環境條件。由于電動閥之中的電動裝置是機電裝置，其使用狀態受使用環境的影響很大。一般情況之下，應特別注意在下列環境之中使用電動球閥和蝶閥。
三片式鍛鋼高壓球閥規格參數
| 產品型號 | Q347F/Q347H |
| 產品規格 | 2" ~ 36" (DN50~DN900) |
| 壓力范圍 | 150LB ~ 2500LB (PN10~PN420) |
| 適用溫度 | -29℃~+250℃ |
| 應用場合 | 適用于石油、化工、冶金、輕工、電站、城建供水、低溫工況以及輸油、輸水、輸氣、 等長輸管線 |
三片式鍛鋼高壓球閥設計規范：
| 設計標準 | API6D, BS 5351, GB/T 12237 |
| 結構長度 | ASME B16.10, GB/T 12221 |
| 法蘭連接標準 | ASME B16.5, ASME B16.47，GB/T 9113,JB/T 79, HG/T 20592 |
| 對焊連接標準 | ASME B16.25，GB/T 12234 |
| 防火要求 | API 6FA, API 607 |
| 壓力試驗 | API 598,GB/T 13927, GB/T 26480 |
| 溫度壓力測試 | ASME B16.34,GB/T 12224 |
三片式鍛鋼高壓球閥主要適用于火力電站各種系統的管路上，可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。鍛鋼閥門與其他閥門產品相比的特點是耐高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
注意事項
三片式鍛鋼高壓球閥常常忽視注脂量的問題。注脂加油后，操作人員低溫截止閥選擇閥門和注脂聯結方式后，進行注脂作業。而鍛鋼閘閥存在著二種情況：一方面注脂量少注脂不足，密封面因缺少潤滑劑而加快磨損。另一方面注脂過量，造成浪費。在于沒有根據閥門類型類別，對不同的閥門密封容量進行精確的計算。可以以閥門尺寸和類別算出密封容量，再合理的注入適量的潤滑脂。
三片式鍛鋼高壓球閥要考慮在今后油品順序輸送中具體問題具體對待。鑒于柴油與汽油不同的品質，應考慮汽油的沖刷和分解能力。在以后閥門操作，遇到汽油段作業時，及時補充潤滑脂，防止磨損情況發生。注脂時，不要忽略閥桿部位的注脂。閥軸部位有滑動軸套或填料，也需要保持潤滑狀態，以減小操作時的摩擦阻力，如不能確保潤滑，則電動操作時扭矩加大磨損部件，手動操作時開關費力。
有些球閥閥體上標有箭頭，如果沒有附帶英文FIOW字跡，則為密封座作用方向，不作為介質流向參考，閥門自泄方向相反。通常情況下，雙座密封的球閥具有雙向流向。
