| 品牌 : | 大笨象 | 型號 : | YD503 |

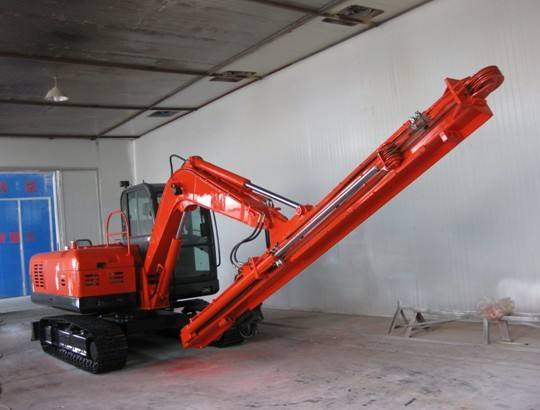

| 產品別名 : | 挖機改裝的鉆機 | 適用范圍 : | 礦山巖石鉆孔 |
| 鑿孔直徑 : | 80 | 鑿孔深度 : | 5 |
| 鑿孔速度 : | 1 | 沖擊能量 : | 350 |
| 沖擊頻率 : | 3000 |
一、大笨象挖改潛孔鉆的結構：
大笨象挖改潛孔鉆共分三大部件組成，即旋轉、沖擊和旁側注水等。
1、 旋轉
旋轉部分包括：一個小尺寸的液壓馬達，用來驅動齒輪變速箱，變速箱可以增大扭矩，降低液壓馬達對釬尾的轉速。
2、 沖擊
沖擊部分包括：
⑴活塞：作用于釬尾上的沖擊活塞的沖擊頻率，可根據巖石性質提前調好。
⑵與機體相連的分流閥，驅使活塞做往復運動。
⑶液壓蓄能器，用其補充沖擊流量。
3、 旁側注水裝置
旁側注水部分包括
⑴進水口，包括8—12bar,流量為1500升／小時的水，起到排除粉塵和潤滑釬頭的作用。
⑵油霧進氣口，預先穿過沖擊體和旋轉機體， 后進入注水裝置的油霧，（排氣量6000升／小時）用來防止粉塵滲入鑿巖機，空氣由裝在臺車上的壓風機提供。風路容易散熱，油霧潤滑著運動零件，尤其是旋轉部分和注水部分，并起到鑿巖機的密封作用（氣密封）。
二、潤滑部分
液壓油能保證所有運動件的潤滑，再加上二個外部注油嘴，一個裝在前軸承套部，用來潤滑釬尾；一個注水殼體前部，用來潤滑轉動件。
⑴有節制的潤滑（每班2—3）下，為避免潤滑油滲入沖擊體。
⑵安裝旁側注水部分時，要用油霧潤滑后裝配。
三、儲存
儲存在干燥場地，液壓油起（貯藏時）保護的作用，用塞子堵好所有接頭，以防液壓油流出。釬尾要存放在鋪有油紙的臺架上。
四、供給系統
1、 供油
使用抗磨液壓油YB—N46。
本機對液壓油清潔度要求在10um以上，要定期檢查系統濾油精度，確保液壓油清潔度符合要求。
2、 供給部分
選用具有煤炭安標證明的液壓膠管總成。
氣管——通徑6mm
旋轉部分壓力油，回油膠管——通徑10mm
沖擊部分壓力油，回油膠管——通徑12mm
泄霧油膠管——通徑6mm
五、大笨象鑿巖機型號說明與基本性能參數
1、 型號說明
HYD200
200—沖擊能200J
