| 品牌 : | 奇眾 | 型號 : | ZJHM |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 氣動調節閥 |

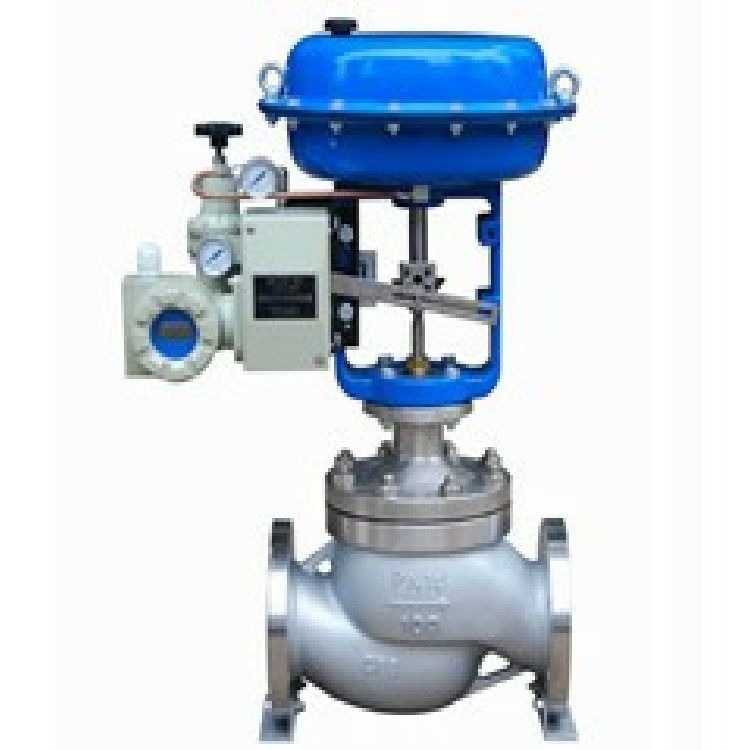

氣動薄膜套筒調節閥產品概述
ZJHM型精小型氣動薄膜套筒調節閥，形小、體輕、、，是老一代ZMAM型的改進型產品。 本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成，具有穩定性好、通用性強、易等優點。該閥適用于化工、石油、冶金、電站等各工業部門的一般流體介質和工藝條件的生產過程控制系統。其中，單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合，改進后，可當切斷閥使用；雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合；小孔節流型，可作低噪音閥使用。
氣動薄膜套筒調節閥產品特點
1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆方便，并具有如下優點：
（1）采用平衡式結構, 閥前后介質壓差對閥瓣產生的不平衡力非常小, 相同工況下同類型閥門所需要的執行機構推力小, 所以其閥桿直徑比單座非平衡閥設計或選擇更小。
（2）閥桿與填料之間的摩擦力比較小, 減小了閥門動作的阻力, 且閥桿和填料的磨損也小, 使用壽命增加。另外, 較小直徑的閥桿在中高溫時熱脹冷縮變化量小, 避免了在中高溫時閥桿與填料之間摩擦力增大或互相抱卡塞住的情況發生。
（3）由于新型套筒閥是平衡式結構, 與非平衡式的直通單座閥比較, 所配置的執行機構可以比較小, 但卻可以克服比直通單座調節閥高的介質壓差。例如, DN200/ DN250/ DN300 的新型套筒調節閥可配置氣缸式執行機構, 可適應更大范圍的工作壓差。大閥座直徑時,允許工作壓差是相同配置直通單座調節閥的2倍左右,也可配置薄膜式執行機構和防爆電動執行機構。
（4）新型套筒調節閥采用自對中無螺紋卡入式閥座結構和模塊化設計, 閥門拆裝方便, 并能達到Ⅳ級以上泄漏量標準。
（5）在150℃以下時, 金屬硬密封可以達到Ⅳ級以上泄漏量標準, 聚四氟軟密封可以達到Ⅵ級泄漏量標準。DN200/DN250/DN300的新型套筒調節閥使用壽命高于直通單座調節閥。
