| 品牌 : | 奇眾 | 型號 : | NM |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 套筒式調節閥 |
NM預啟迷宮型調節閥研發背景：

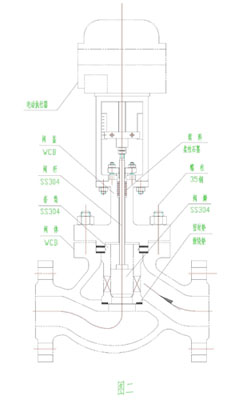

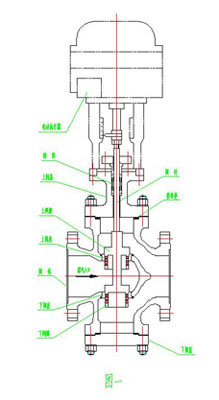

目前常用的高溫高壓介質調節閥有兩種，一種是雙座型（圖一），另一種是套筒型（圖二）。其中雙座型的缺點時，由于制造誤差原因，易導致兩座關斷力不同，形成內漏；而套筒型的缺點是套筒與閥瓣之間的間隙導致內漏若添加軟密封填料，一方面增大了摩擦力，另一方面不適宜高溫高壓環境。以上兩種調節閥，雖然在調節過程中，介質壓差產生的推力能夠抵消，但關斷時由于內漏，導致推力沒有抵消或沒有完全抵消，致使開啟力依然很大。另外，這兩種閥門都存在大壓差工作條件下的閥口沖刷問題。
NM預啟迷宮型調節閥開發思路：
在現有套筒閥基礎上，在其閥瓣上設置預啟閥（圖三），開閥時用很小的提升力首先開啟預啟閥，使閥瓣兩側壓差平衡或消失，然后進一步開啟大閥。關閉時，大閥瓣首先關閉就位，然后小預啟閥關閉。一旦小閥關閉，在同一受力方向的關斷力作用下，大小閥同時阻斷了內漏的渠道。調節閥的閥口沖刷問題，主要發生在開啟瞬間，本發明把開啟的瞬間交給了預啟閥，在預啟閥的下部設有迷宮式結構，在預啟閥開度變化時，各迷宮的開度以同樣的大小進行變化，這樣就均分了介質的壓差，避免了閥口的沖刷損壞。小閥及迷宮不改變原套筒的形狀和體積，設計生產成本低。
（圖三）技術保密

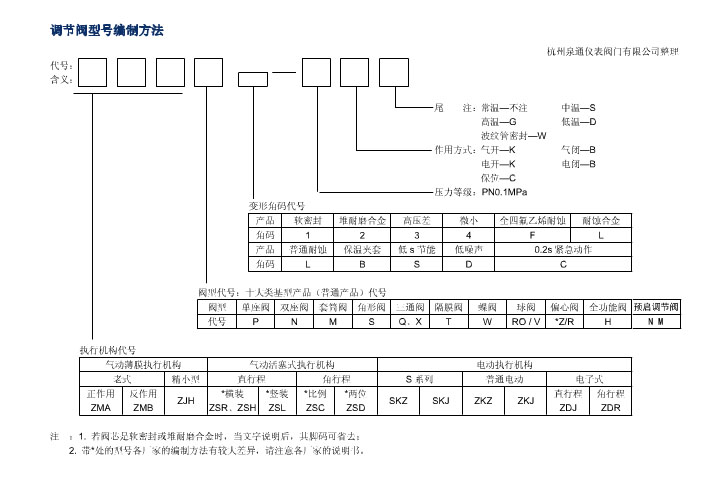

NM預啟迷宮型調節閥型號說明：(NM：預啟迷宮型調節閥）
