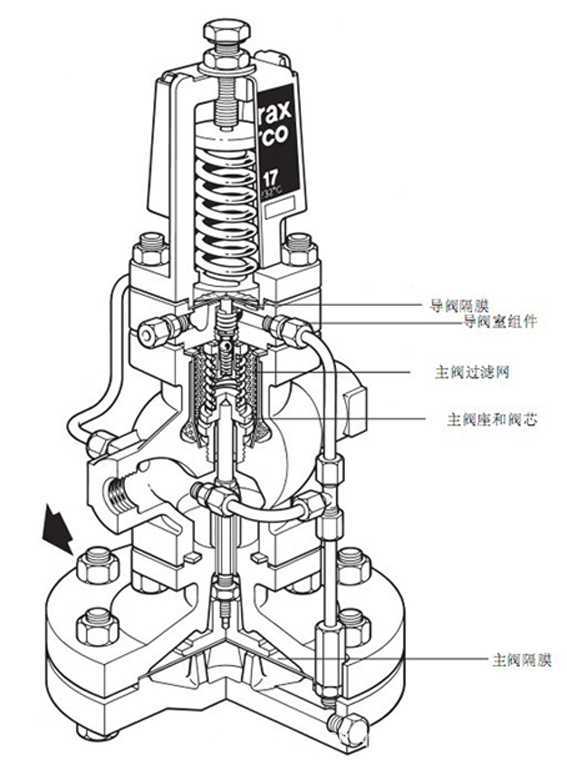

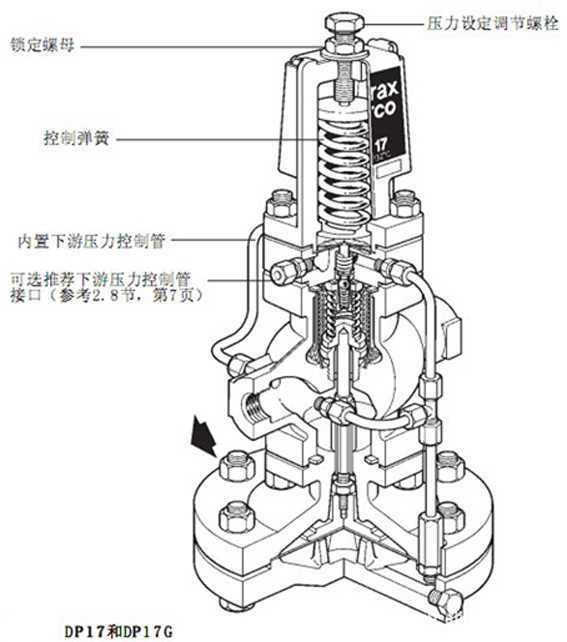

斯派莎克DP17蒸汽減壓閥 產品結構圖：

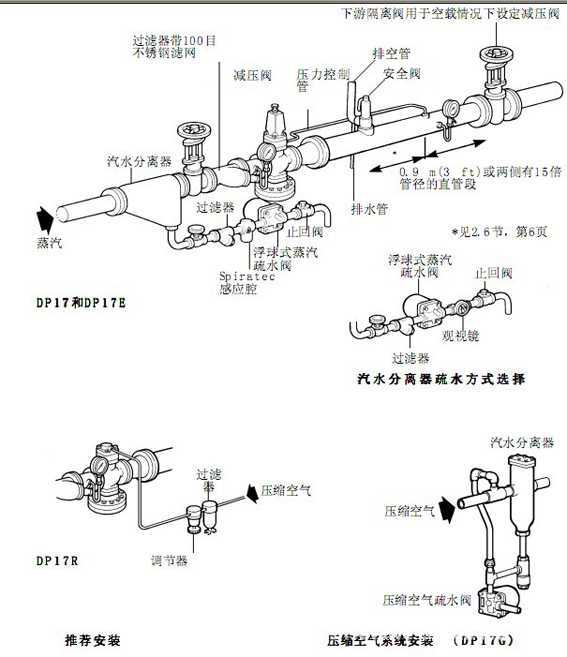

安裝示意圖：

當安裝斯派莎克DP17/27蒸汽減壓閥時注意

（1）不要隨意拆卸減壓閥，否則可能會影響減壓閥的正常使用效果。
（2）在配管前,進行管路清洗,去除其中的異物和銹層,否則可能造成機器故障。（3）在減壓閥的進口前安裝一個過濾器（濾網為100目或相當的）。否則將影響      閥的性能，無法實現正確的壓力控制。
（4）在減壓閥后安裝一個閥。否則會由于意外過壓，不能進行報警，并且會對設備造成損壞。
（5）在減壓閥前后各安裝一塊壓力表。否則將影響正常的壓力設定和控制。
（6）在減壓閥前安裝一只蒸汽疏水閥，防止凝結水積聚。否則將造成凝結水無法及時排放，影響閥的性能或者造成其他不良后果。
（7）當安裝快速開關閥時（例如電磁閥），與減壓閥的距離至少3米。否則可能由于壓力波動太快，造成減壓閥無法實現正常的減壓功能或大大縮短減壓閥的使用壽命。
（8）在兩級減壓系統中，兩個減壓閥之間的距離少3米，否則可能影響正常使用，無法實現正常的減壓。
（9）按照流體的流向，正確進行安裝，否則可能影響正常使用。
（10）不允許在減壓閥上放置重物或對其進行扭轉和劇烈的震動，否則可能產生機器故障。
（11）垂直向上安裝減壓閥；閥設定壓力應略高于減壓閥后的壓力，一般高出10%或者0.07MPa；
（12）當減壓比很大時，應安裝多級減壓器以保證管道中的流速≤30m/s。為了能容易的拆卸和更換減壓閥，在其上下均應該預留足夠的空間

斯派莎克DP17/27蒸汽減壓閥操作須知
警告  （1）不許用裸手直接接觸閥體，否則可能造成。
注意  （1）在操作前，應首先關閉減壓閥前截斷閥，并利用旁路去除全部異物和鐵銹，否則可能造成減壓閥故障，無常工作。
              （2） 通過旁路管線的二次側壓力必須低于設定壓力。否則由于通過旁路管線的二次側壓力高于設定壓力，引起閥起跳。
（3） 當調整壓力時，慢慢地輕動調整螺絲，不當的調整操作可能行成水擊或砰砰作響聲等，對減壓閥或其他設備造成損壞。
（4） 管線中的凝結水要完全排除，當長時間不用時，應關閉減壓閥前后的截止閥。（管路中產生的鐵銹可能造成故障）
（5） 對于帶手柄的型號，確實需要進行手動操作時，應首先按下手柄，再進行轉動調整；此時，不可用力過大或轉動過快，以免損壞手柄。

斯派莎克DP17/27蒸汽減壓閥壓力調整步驟
按照以下步驟慢慢轉動調節螺絲，即可完成設定。不當的調整操作可能形成水擊或砰砰作響聲等，可能對減壓閥或其他設備造成損壞。
（1）關閉減壓閥前后截斷閥，在保證閥不起跳的情況下，開啟旁路管線截斷閥并保持足夠的時間，以完成利用流通介質對管道中的異物或銹層的吹掃去除。吹掃完成后，關閉旁路管線截斷閥。
（2）緩慢打開安裝在減壓閥前的截斷閥，并調整減壓閥后截斷閥的開啟度，保持管道有小流量通過。
（3）松開螺母，緩慢轉動調整螺絲，并觀察閥后的壓力表，直到要求的設定植為止（順時針轉動壓力上升，逆時針轉動壓力下降）。對于帶手柄的型號，由于正常狀態下，手柄處于自鎖位置，因此調整壓力時，應首先按下手柄，松開自鎖，再緩慢轉動調整螺絲，并觀察閥后近的壓力表，直到要求的設定植為止（順時針轉動手柄時，閥后壓力上升；逆時針轉動手柄時，閥后壓力下降。）。
（4）緩慢打開減壓閥后截斷閥，并按照步驟（3）進一步調整閥后壓力，直到要求的設定植為止。

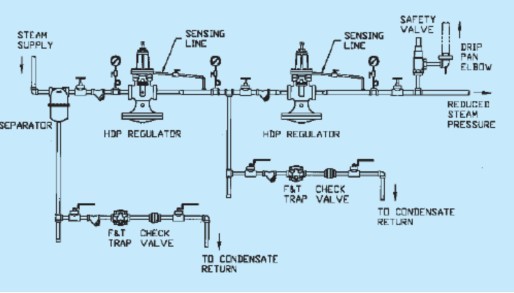

（5）完成調整后，擰緊鎖緊螺母。對于帶手柄的型號，拉出手柄，利用內部裝置鎖緊；如果手柄沒有鎖緊，左右轉動手柄，即可完成自鎖作。                                                                                                          外部先導式蒸氣減壓閥的單級減壓站                                                                                                                 外部先導式蒸氣減壓閥的串聯多級減壓站

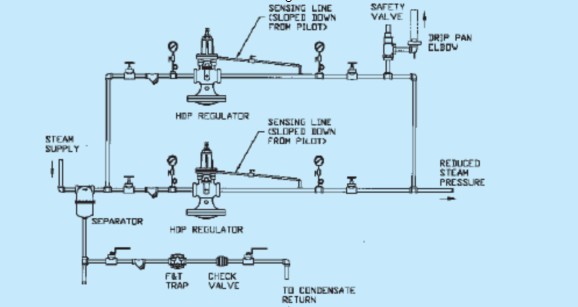

外部先導式蒸氣減壓閥的并聯多級減壓站（1/3+2/3）

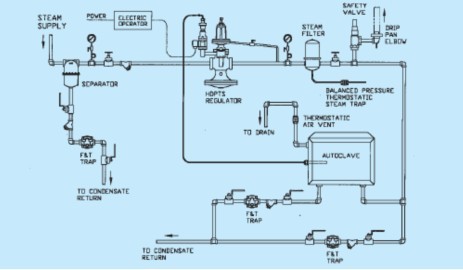

電力時序自動控制的減壓站

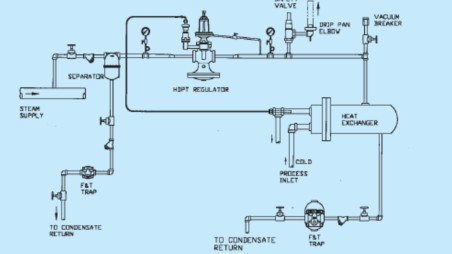

換熱器用壓力溫度組合先導式調節閥站
