| 品牌 : | 奇眾 | 型號 : | X14W、X13W |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 壓力表旋塞閥 |

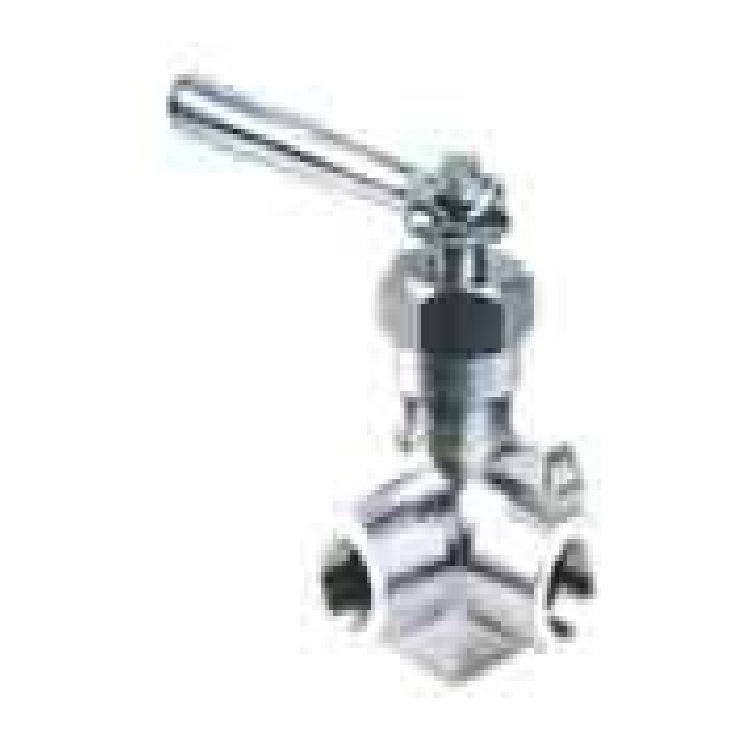

壓力表旋塞閥主要性能規范
型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
殼體（水） | 密封（水） | ||||
X14H-10.0C | 1.6~10.0 | 2.0~15.0 | 1.6~11.0 | ≤150 | 水、蒸汽、油品等 |
X14H-10.0T | 1.6~10.0 | 2.0~15.0 | 1.6~11.0 | ||
X14H-10.0P | 1.6~10.0 | 2.0~15.0 | 1.6~11.0 | 類 | |
壓力表旋塞閥主要尺寸
型號 | 尺寸 | ||||||
D | L | G | d | h | H | H1 | |
X14H-10.0C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
X14H-10.0T | |||||||
X14H-10.0P | |||||||
壓力表旋塞閥主要零件材料
零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
X14H-10.0C | 鑄鋼 | 鑄鋼 | 鑄鋼 | 石墨 |
X14H-10.0T | 鑄銅 | 鑄銅 | 鑄銅 | |
X14H-10.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 |
