| 品牌 : | 奇眾 | 型號 : | BX43/44W |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 瀝青旋塞閥 |

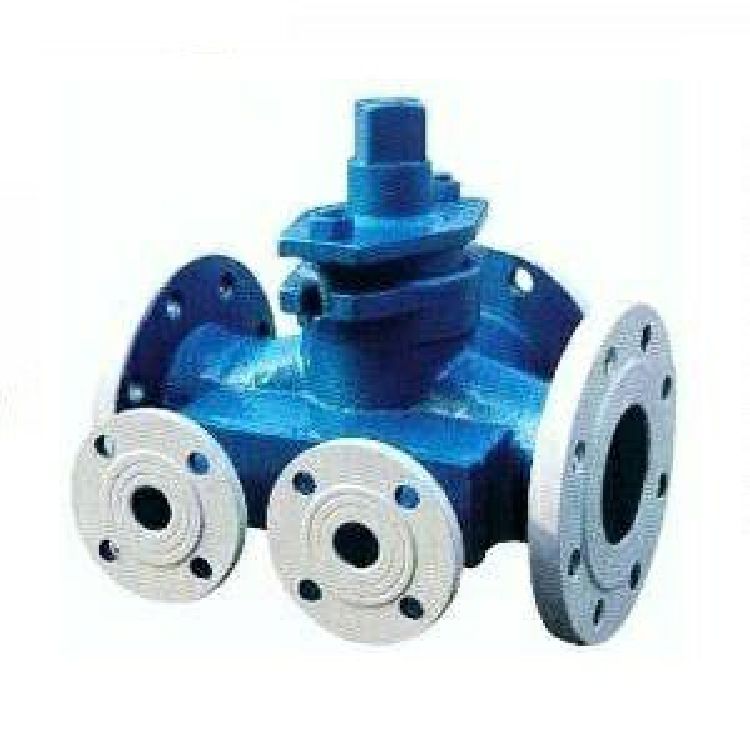

BX43W/BX44W瀝青專用旋塞閥的啟閉件(錐塞或球) 圍繞自身中心線旋轉旋塞閥是用帶通孔的塞體做為啟閉件,通過塞體與閥桿的轉動實現啟閉動作的閥門。瀝青專用閥結構簡單,啟閉迅速,流體阻力小,近年來作為歷史上早被人們采用的閥門,不但沒再被球閥等型式的閥門所代替,反而市場呈現愈來愈火爆的趨勢。
特點
1.閥體進出口端窗口設計為雙道溝槽密封環結構,旋塞在旋轉過程中,其密封副間的密封比壓在逐漸變化,直至到達全開或全關位置時,產生足夠的密封比壓,密封副達到零泄漏
2.雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移,又可吸收由于溫差變化引起襯套產生的微量變形,同時襯套與旋塞之間產生有力的擦拭作用,又提高了密封面的使用壽命
3.整個密封過程可近似認為與管道內壓力無關
4.PTFE襯套內,根據使用溫度和工作介質采用不同材料填充物,潤滑好、壽命長
主要性能參數
型號 | 公稱壓力 | 試驗壓力PN（MPa） | 適用介質 | 工作溫度（℃） | |
殼體 | 密封 | ||||
BX43W-1.6C | 1.6 | 2.0 | 1.6 | 瀝青及厚質油類 | ≤425 |
BX44W-1.6C | 1.6 | 2.0 | 1.6 | ||
主要外形尺寸
公稱通徑 | L | D | D1 | D2 | b | F | n-φd | H | S | |
50 | 二通 | 250 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | 250 | 30×30 |
三通 | 250 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | |||
65 | 二通 | 300 | 180 | 145 | 120 | 20 | 3 | 4-φ18 | 280 | 40×40 |
三通 | 300 | 180 | 145 | 120 | 20 | 3 | 4-φ18 | |||
80 | 二通 | 300 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 320 | 45×45 |
三通 | 300 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |||
100 | 二通 | 325 | 215 | 180 | 155 | 22 | 3 | 8-φ18 | 350 | 52×52 |
三通 | 325 | 215 | 180 | 155 | 22 | 3 | 8-φ18 | |||
125 | 二通 | 350 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | 405 | 62×62 |
三通 | 350 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | |||
150 | 二通 | 400 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | - | 68×68 |
三通 | 400 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |||
200 | 二通 | 450 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | - | 75×75 |
三通 | 450 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | |||
