| 品牌 : | 奇眾 | 型號 : | H12W |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 立式止回閥 |

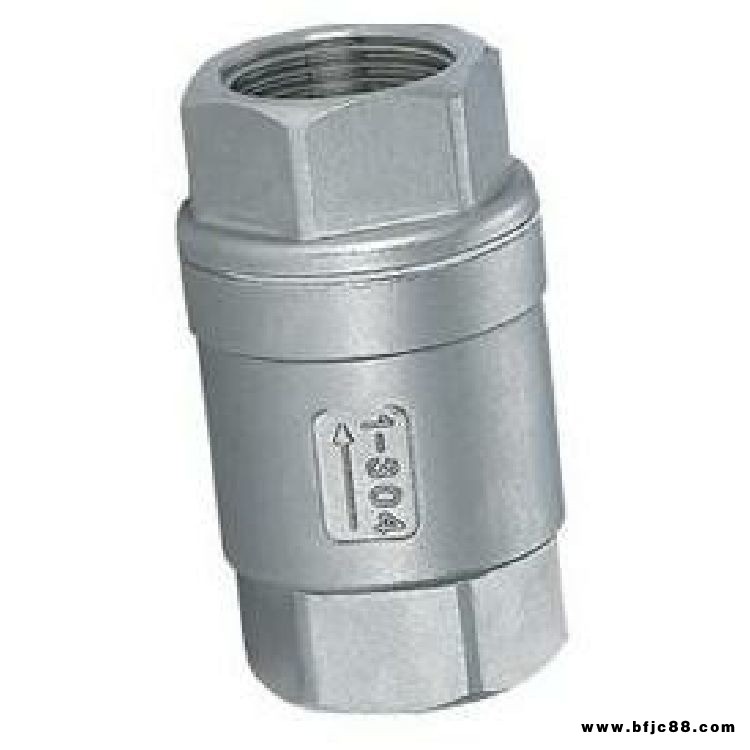

內螺紋立式止回閥產品簡介：
H12W內螺紋立式止回閥精度高，外觀美，造型小，帶有彈簧裝置。垂直與水平安裝均可等特點。主要適應管道系統中防止介質倒流使用。硅溶膠精密鑄造不銹鋼閥體。引進國外先進加工的工藝，結構合理、造型美觀。
內螺紋立式止回閥工作原理：
H12W內螺紋立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。內螺紋立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
內螺紋立式止回閥產品特點：
1、具有結構短、體積小、質量輕。
2、閥瓣關閉快速，水錘壓力小。
3、流道通暢，流體阻力小；動作靈敏，密封性能好。
4、安裝方便，可在水平、垂直兩個方向的管路上安裝。
5、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
6、因速閉作用，可防止介質倒流，水錘作用強。
內螺紋立式止回閥主要尺寸:
公稱通徑 DN(mm) | ZG | H | L |
15 | 1/2 | 73 | 43 |
20 | 3/4 | 85 | 48 |
25 | 1 | 95 | 55 |
32 | 1-1/4 | 113 | 73 |
40 | 1-1/2 | 138 | 86 |
50 | 2 | 156 | 98 |
