| 品牌 : | 奇眾 | 型號 : | 0.5～1s |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 高壓止回閥 |

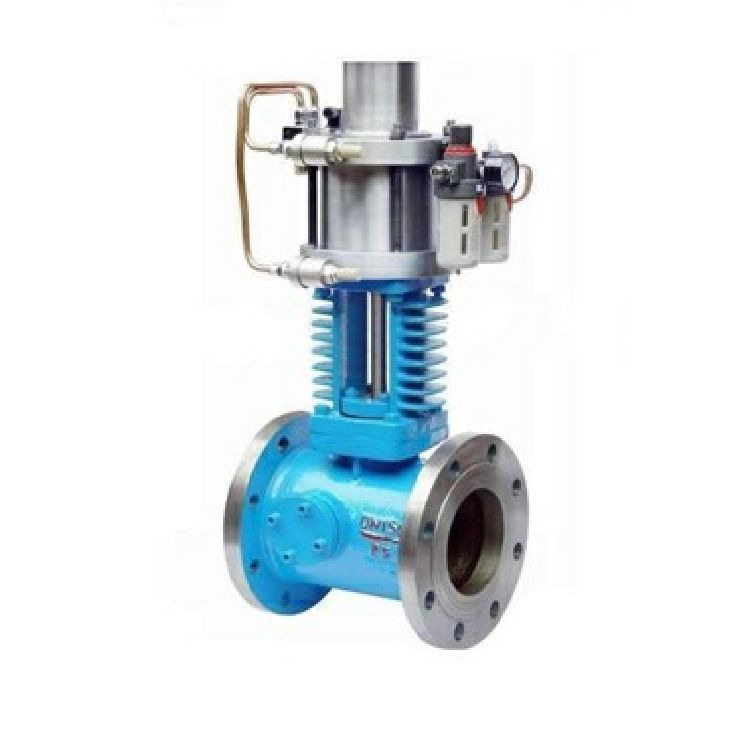

0.5～1s快速關閉抽汽止回閥又名快關逆止閥或快關門，該閥主要用于緊急止回和電廠汽輪機管路系統，在汽輪機突然失壓的情況下，能在0.5～1s關閉、防止管 路系統蒸汽和冷凝水倒流而導致汽輪機損壞。
0.5～1s快速關閉抽汽止回閥由閥門本體、快速助關裝置與控制系統組成。
閥瓣采用大角度斜置，縮短啟閉行程．并有氣（）壓缸助關，使閥瓣在0.5～1s的時間內實現快速關閉。
0.5～1s快速關閉抽汽止回閥采用偏心金屬硬密封結構，通過氣（）壓缸作用在閥瓣的推力，不僅可以達到快速關閉、止回的作用，在低壓差的情況下還可以起到截止的作用。
密封副采用硬面接觸，閥瓣密封面使用高耐磨材科雄焊加工而成，提高了鬧瓣在高流速的介質下的耐磨性和沖刷性能，并且提高了閥門在高溫、高壓的工況下的密封性能。
優化的閥桿偏心裝置使閥瓣關閉時處于較小的轉動慣矩，減少了閥瓣密剖而對閥座的沖擊。
獨殊的斜錐密封結構，密封可靠、啟閉自如，不會因快速關閉、高壓而出現閥瓣咬死現象。
三維偏心密封結構，實現了密封副在啟閉時無摩擦，開啟即分離，關閉接觸即密封，并且可自動補償密封面長期使用導臻的磨損，從而大大提高了閥門的使用壽命。
該閥可適用于水、氣體、蒸汽、油品等場合．適用說度為-29～425℃（碳素鋼）、 -29～550℃（合金鋼）、-196～600℃（不銹鋼）。
0.5～1s快速關閉抽汽止回閥工作原理：
(1）正常狀態
當汽輪機開始工作時，電磁鐵得電、高壓油 （壓縮空氣）經電磁閥進入抽汽止回閥的動作油（氣）缸的有桿腔，推動活塞向上移動，閥瓣在介質的壓力下打開，動作油缸的無桿腔通過電磁閥回油、氣動則通過快速事排氣閥排氣。電磁鐵失電，高壓油 （壓縮空氣）經電磁閥進入抽汽止回閥的動作油（氣）缸的有桿腔，使閥瓣快速關閉，并保持抽（氣）缸內的壓力。
(2）事故狀態
事故電信號使電磁鐵失電，電磁閥復位，動作油 （氣）缸的有腔切換到回油（排氣），同時動作油（氣）缸的無桿腔進高壓油（壓縮空氣），使閥瓣動作，快速切斷管路。
0.5～1s快速關閉抽汽止回閥主要部件材料：
| 序號 | 名稱 | 材料 |
| 1 | 支架 | WCB |
| 2 | 活塞桿 | 1Cr18Ni9Ti |
| 3 | 密封材料 | 石墨、聚四氟、PTFE |
| 4 | 閥體 | WCB、ZCCrMo、CF3、CF8 |
| 5 | 密封面 | W、507/507Mo、STL6/STL12 |
| 6 | 閥瓣 | WCB、ZCCrMo、CF3、CF8 |
| 7 | 閥桿 | 1Cr18Ni9Ti |
快速關閉抽汽止回閥簡圖（如下所示）
0.5～1s快速關閉抽汽止回閥尺寸表：
| DN | D | D1 | D2 | B | f | z－φd | L | H1 |
| 100 | 215 | 180 | 155 | 20 | 3 | 8-18 | 250 | 610 |
| 125 | 245 | 210 | 185 | 22 | 3 | 8-18 | 280 | 645 |
| 150 | 280 | 240 | 210 | 24 | 3 | 8-23 | 300 | 675 |
| 200 | 335 | 295 | 265 | 26 | 3 | 12-23 | 330 | 692 |
| 250 | 405 | 355 | 320 | 30 | 3 | 12-25 | 370 | 670 |
| 300 | 460 | 410 | 375 | 30 | 4 | 12-25 | 400 | 845 |
| 350 | 520 | 470 | 435 | 34 | 4 | 16-25 | 450 | 877 |
| 400 | 580 | 525 | 485 | 36 | 4 | 16-30 | 500 | 925 |
| 450 | 640 | 585 | 545 | 40 | 4 | 20-30 | 550 | 1025 |
| 500 | 705 | 650 | 608 | 44 | 4 | 20-34 | 600 | 1120 |
| 600 | 840 | 770 | 718 | 48 | 5 | 20-41 | 650 | 1350 |
| 700 | 910 | 840 | 788 | 50 | 5 | 24-41 | 700 | 1480 |
| 800 | 1020 | 950 | 898 | 52 | 5 | 24-41 | 740 | 1670 |
