品牌 :	奇眾	型號 :	PH44H
材質 :	碳鋼	連接形式 :	法蘭
工作溫度 :	常溫	介質溫度 :	常溫
公稱壓力 :	常壓	產品別名 :	電站止回閥

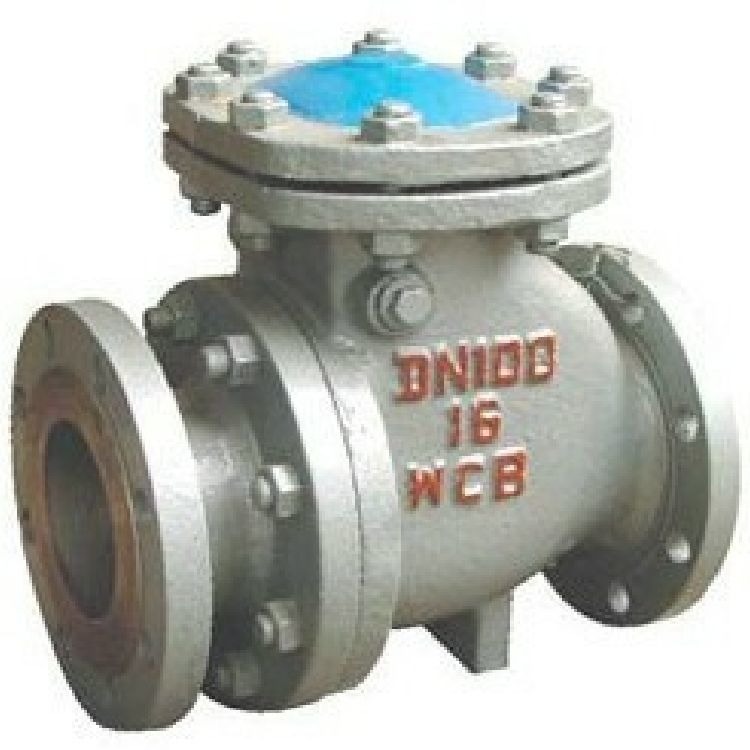

產品名稱：排渣止回閥產品型號：PH44Y PH44H-10、PH44H-10C、PH44TC-16、PH44TC-16C、PH44H-25  產品口徑：DN50-600產品壓力：主要適用于不超過6.4MPa產品材質：鑄鋼使用工作溫度≤200℃.使用介質：灰渣水混合物，礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水。設計制造標準：DL/T530.耐磨排渣止回閥PH44H簡述  :PH44H產品設計制造標準符合DL/T530，《水力除灰排渣技術條件》該產品適用于火力發電廠水除灰系統，冶金、工業煉鋼、沙塵污水處理、軋鋼鐵皮汗水處理、煤礦渣、水渣處理和礦山工業選礦的管路上作為啟閉裝置，該產品具有結構合理，性能可靠操 作輕便使用壽命長等特點。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。排渣止回閥主要適用于不超過6.4MPa、工作溫度≤200℃的礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水.耐磨排渣止回閥排渣止回閥主要性能規范

型號	公稱壓力 PN/MPa	試驗壓力/MPa		工作溫度/℃	工作壓力/MPa	適用介質
		殼體	密封
PH44H-10C	1.O	1.5	1.1	≤200℃	10	灰渣 混合物
PH44H-16C	1.6	2.4	1.76		16
PH44H-25C	2.5	3.8	2.8		2.5

耐磨排渣止回閥PH44H主要尺寸及重量:PH44H-10C主要尺寸及重量:

公稱通徑 DN（mm）	主要尺寸（mm）					重量 （Kg）
	L	D	D1	D2	Z-φd
80	241	200	160	132	8-φ18	48
100	292	220	180	156	8-φ18	63
150	356	285	240	212	8-φ22	120
200	495	340	295	268	8-φ22	200
250	622	395	350	320	12-φ22	250
300	698	445	400	370	12-φ22	320
350	787	505	460	430	16-φ22	400
400	900	565	515	482	16-φ26	517
450	918	615	565	532	20-φ26	610
500	978	670	620	585	20-φ26	705

PH44H-16C主要尺寸及重量:

公稱通徑 DN（mm）	主要尺寸（mm）					重量 （Kg）
	L	D	D1	D2	Z-φd
80	241	200	160	132	8-φ18	48
100	292	220	180	156	8-φ18	63
150	356	285	240	212	8-φ22	130
200	495	340	295	268	12-φ22	210
250	622	405	355	320	12-φ26	260
300	698	460	410	370	12-φ26	330
350	787	520	470	429	16-φ26	415
400	900	580	525	480	16-φ30	532
450	918	640	585	548	20-φ30	625
500	978	715	650	609	20-φ30	720

PH44H-25C主要尺寸及重量:

公稱通徑 DN（mm）	主要尺寸（mm）					重量 （Kg）
	L	D	D1	D2	Z-φd
80	318	200	160	132	8-φ18	48
100	356	235	190	156	8-φ22	65
150	444	300	250	212	8-φ26	140
200	535	360	310	278	8-φ26	230
250	622	425	370	335	8-φ26	280
300	711	485	430	390	8-φ30	350
350	838	555	490	450	8-φ33	440
400	864	620	550	505	8-φ36	550
450	978	670	600	555	8-φ36	650
500	1016	730	660	615	8-φ36	745
