| 品牌 : | 奇眾 | 型號 : | H71H |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 對夾止回閥 |

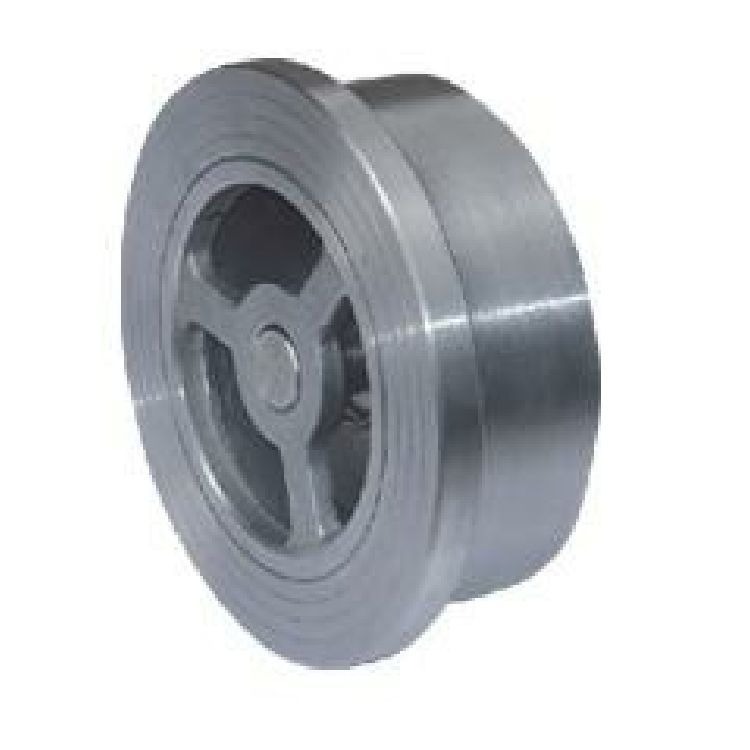

對夾升降式止回閥產品簡介：
對夾升降式止回閥采用短型結構尺寸和單閥瓣設計，相比傳統的旋啟式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。
對夾升降式止回閥工作原理：
對夾升降式止回閥閥瓣沿著中心定位作升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用。
對夾升降式止回閥產品特點：
1、具有結構短、體積小、質量輕。
2、閥瓣關閉快速，水錘壓力小。
3、流道通暢，流體阻力小；動作靈敏，密封性能好。
4、安裝方便，可在水平、垂直兩個方向的管路上安裝。
5、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
6、因速閉作用，可防止介質倒流，水錘作用強。
對夾升降式止回閥產品尺寸：
H71對夾升降式止回閥（國標）H71 wafer type lift check valve(GB standard)
| 公稱壓力 PN（MPa) Norminal pressure | 公稱通徑 DN(mm) Norminal diameter | 尺寸(mm)Dimension | 重量（kg) Weight | 配管法蘭（供參考） Flange(as referenced) | ||||||
| L | D | D3 | D2 | 螺栓孔中 心圓直徑D1 Diameter of the bolt | 螺栓數量 Quantity of the bolt | 螺栓直徑d Diameter of the bolt | 螺栓長度L1 Length of the bolt | |||
| 4.0 | 15 | 16 | 52 | 15 | 44 | 0.12 | 65 | 4 | M12 | 80 |
| 20 | 19 | 62 | 19 | 52 | 0.24 | 75 | 4 | M12 | 90 | |
| 25 | 22 | 72 | 24 | 60 | 0.34 | 85 | 4 | M12 | 90 | |
| 32 | 28 | 83 | 31 | 72 | 0.53 | 100 | 4 | M16 | 110 | |
| 40 | 31.5 | 93 | 39 | 74 | 0.80 | 110 | 4 | M16 | 115 | |
| 50 | 40 | 109 | 48 | 98 | 1.2 | 125 | 4 | M16 | 125 | |
| 65 | 46 | 129 | 63 | 117 | 2.2 | 145 | 8 | M16 | 135 | |
| 80 | 50 | 144 | 78 | 128 | 3.1 | 160 | 8 | M16 | 145 | |
| 100 | 60 | 168 | 98 | / | 9 | 190 | 8 | M20 | 160 | |
| 125 | 90 | 196 | 123 | / | 14 | 220 | 8 | M24 | 205 | |
| 150 | 106 | 224 | 148 | / | 18 | 250 | 8 | M24 | 225 | |
| 200 | 140 | 291 | 198 | / | 28 | 320 | 12 | M27 | 275 | |
| 250 | 160 | 353 | 248 | / | 42 | 385 | 12 | M30 | 295 | |
| 6.4 | 15 | 25 | 62 | 15 | / | 0.5 | 75 | 4 | M12 | 100 |
| 20 | 31.5 | 73 | 19 | / | 0.7 | 90 | 4 | M16 | 115 | |
| 25 | 35.5 | 83 | 24 | / | 1.0 | 100 | 4 | M16 | 130 | |
| 32 | 40 | 89 | 31 | / | 1.3 | 110 | 4 | M20 | 140 | |
| 40 | 45 | 104 | 39 | / | 2.0 | 125 | 4 | M20 | 150 | |
| 50 | 56 | 114 | 48 | / | 3.2 | 135 | 4 | M20 | 160 | |
| 65 | 63 | 138 | 63 | / | 4.5 | 160 | 8 | M20 | 170 | |
| 80 | 71 | 148 | 78 | / | 5 | 170 | 8 | M20 | 180 | |
| 100 | 80 | 174 | 98 | / | 7 | 200 | 8 | M24 | 200 | |
| 125 | 110 | 211 | 123 | / | 13 | 240 | 8 | M27 | 245 | |
| 150 | 125 | 248 | 148 | / | 22 | 280 | 8 | M30 | 270 | |
| 200 | 160 | 310 | 198 | / | 40 | 345 | 8 | M33 | 325 | |
| 250 | 180 | 362 | 248 | / | 60 | 400 | 8 | M33 | 350 | |
| 10.0 | 15 | 25 | 62 | 15 | / | 0.6 | 75 | 4 | M12 | 100 |
| 20 | 31.5 | 73 | 19 | / | 1.0 | 90 | 4 | M16 | 115 | |
| 25 | 35.5 | 83 | 24 | / | 1.3 | 100 | 4 | M16 | 130 | |
| 32 | 40 | 89 | 31 | / | 1.6 | 110 | 4 | M20 | 140 | |
| 40 | 45 | 104 | 39 | / | 2.5 | 125 | 4 | M20 | 150 | |
| 50 | 56 | 120 | 48 | / | 3.8 | 145 | 4 | M24 | 172 | |
| 65 | 63 | 144 | 63 | / | 6 | 170 | 8 | M24 | 185 | |
| 80 | 71 | 154 | 78 | / | 7 | 180 | 8 | M24 | 195 | |
| 100 | 80 | 181 | 98 | / | 10 | 210 | 8 | M27 | 220 | |
| 125 | 110 | 218 | 123 | / | 18 | 250 | 8 | M30 | 265 | |
| 150 | 125 | 258 | 148 | / | 30 | 290 | 12 | M30 | 285 | |
| 200 | 160 | 324 | 198 | / | 56 | 360 | 12 | M33 | 345 | |
| 250 | 180 | 392 | 248 | / | 70 | 430 | 12 | M36 | 365 | |
