品牌 :	奇眾	型號 :	J44B
材質 :	碳鋼	連接形式 :	法蘭
工作溫度 :	常溫	介質溫度 :	常溫
公稱壓力 :	常壓	產品別名 :	角式截止閥

角式用截止閥產品簡介：     用截止閥的密封面采用巴氏合金、四氟、尼龍等。使用壽命長。是安裝在制冷系統的設備或管路上，用以接通和切斷制冷工質流動的通道，在使用過程中遇到溫差幅度變動環境下能自然達到化學處理性能。適于溫度-40~+150攝氏度的、介質的管路及化氣管路上作啟閉作用。主要適用于冷凍、制冷、化工、石油、食品、冶煉、化氣等單位使用。角式用截止閥工作原理：     J44B角式用截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。角式用截止閥產品特點：1、中通法蘭為方形結構，閥桿采用間桿連接。2、閥體密封面部位采用球凸狀，與閥腳以線吻合密封。3、密封面采用巴氏合金，密封性能好，使用壽命長。角式用截止閥產品零部件：

零件名稱	閥體、閥蓋	密封圈	填料	填料壓蓋	閥桿	墊片
J42B-25C	鑄鋼	巴氏合金	聚四氟乙　烯	碳鋼		聚四氟乙　烯
J42B-25P	灰鑄鐵			不銹鋼
J42F-25C	不銹鋼	聚四氟		碳鋼

角式用截止閥試壓規范：

公稱壓力 PN（MPA）	試驗壓力 PS（MPa）	適用介質	適用溫度（℃）
2.5	3.8	氣、等NH3	巴氏合金-40℃+150℃	四氟-40℃+200℃
4.0	6.4

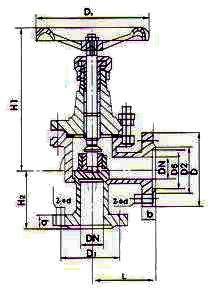

角式用截止閥主要尺寸：

公稱通徑 DN（mm）	尺　　寸（mm）
	L	D	D1	D2	D4	b	f	f1	Z-φd	關	開	D3
10	65	90	60	40	35	16	2	4	4-φ14	165	185	110
15	65	95	65	45	40	16	2	4	4-φ14	165	185	110
20	75	105	75	55	51	18	2	4	4-φ14	170	200	120
25	80	115	85	65	58	18	2	4	4-φ14	197	210	120
32	90	135	100	78	66	20	2	4	4-φ18	199	213	140
40	100	145	110	85	76	20	3	4	4-φ18	248	264	160
50	115	160	125	100	88	22	3	4	4-φ18	265	295	180
65	145	180	145	120	110	24	3	4	8-φ18	310	349	220
80	155	195	160	135	121	26	3	4	8-φ18	340	357	240
100	175	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	200	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	240	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	300	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	325	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	375	485	430	390	364	40	3	4.5	16-φ30	-	995	550
