| 加工定制 : | 是 | 品牌 : | 瑞文 |
| 型號 : | QLD-30 | 產品別名 : | 執行器啟閉機 |
| 適用范圍 : | 閘門升降與啟閉 | 標準 : | 國標 |
| 類型 : | 直通式 | 壓力范圍 : | 常壓 |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 規格 : | 常規 |
關鍵詞：手輪式啟閉機，手搖式啟閉機，暗桿式啟閉機，直連式啟閉機，兩用螺桿式啟閉機，手電兩用啟閉機，手電兩用雙吊點啟閉機，卷揚式啟閉機，啟動啟閉機
型號：QLD-30,QLD-50,QLD-80,QL-100,QL-80
啟閉機用于各類大型給排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的。
一、特點：
1、啟閉機包括電機、啟閉機、機架、防護罩等組成;采用三級減速方式，用螺旋付傳動，輸出轉距更大。啟閉機配套鋼架克服土建不平整，以減少整機噪聲及振動。
2、采用戶外型長時工作制電機，防護等級≥IP55。行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移觸動微動開關，來達到保護電器的原理。
3、操作維護簡便，可實現現場和遠控操作。
二、類別：
1，手輪式啟閉機
規格：1-3
啟閉力：1-3T
2，手搖式啟閉機
規格：1-8
啟閉力：1-8T
3，暗桿式啟閉機
規格：1-3
啟閉力：1-3T

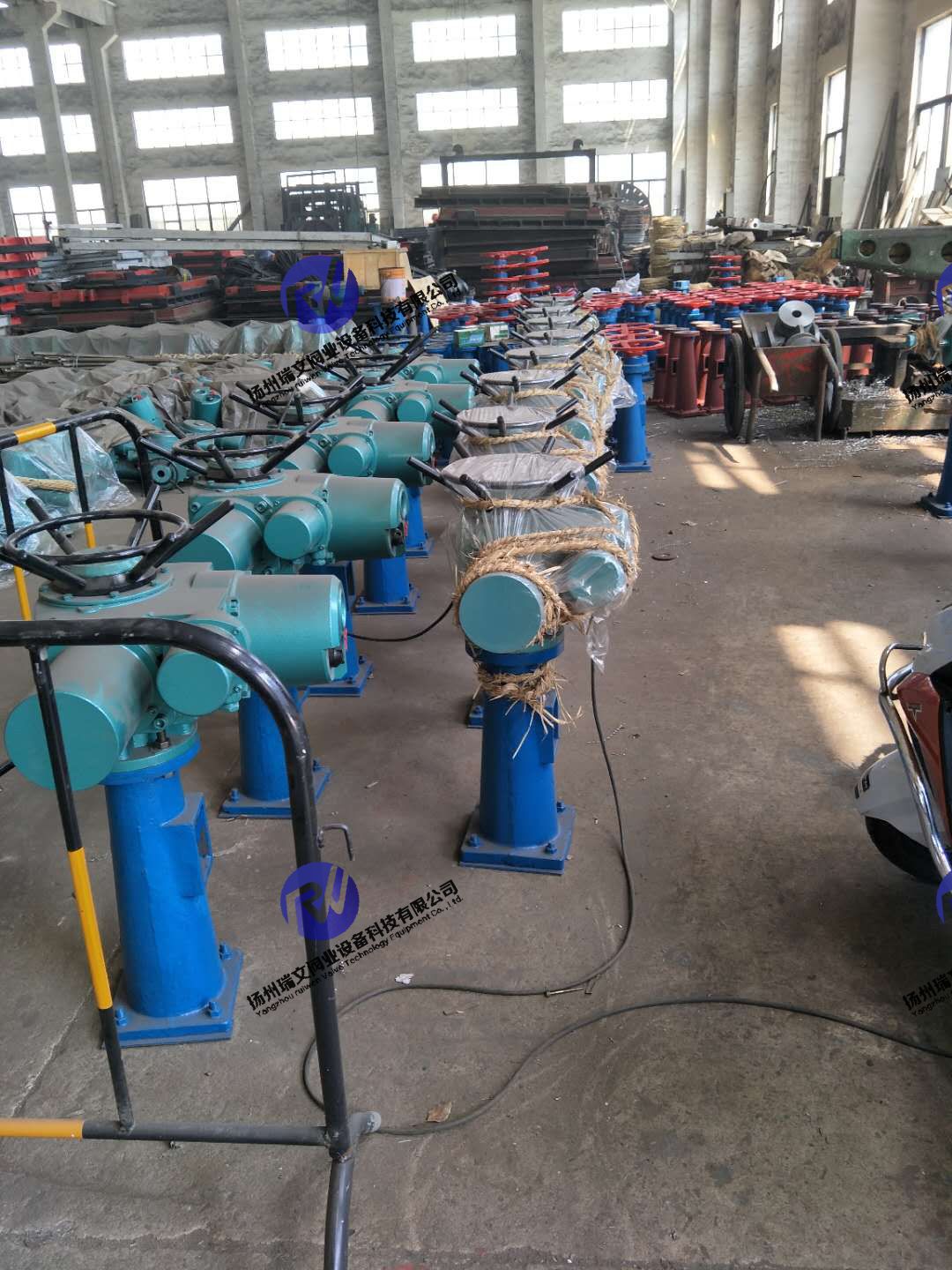

4，直連式啟閉機
規格：30-120
啟閉力：1.5-20T
電機功率：1.1-4KW
5，兩用螺桿式啟閉機
規格：30-500
啟閉力：1.5-50T
電機功率：1.5-7.5KW

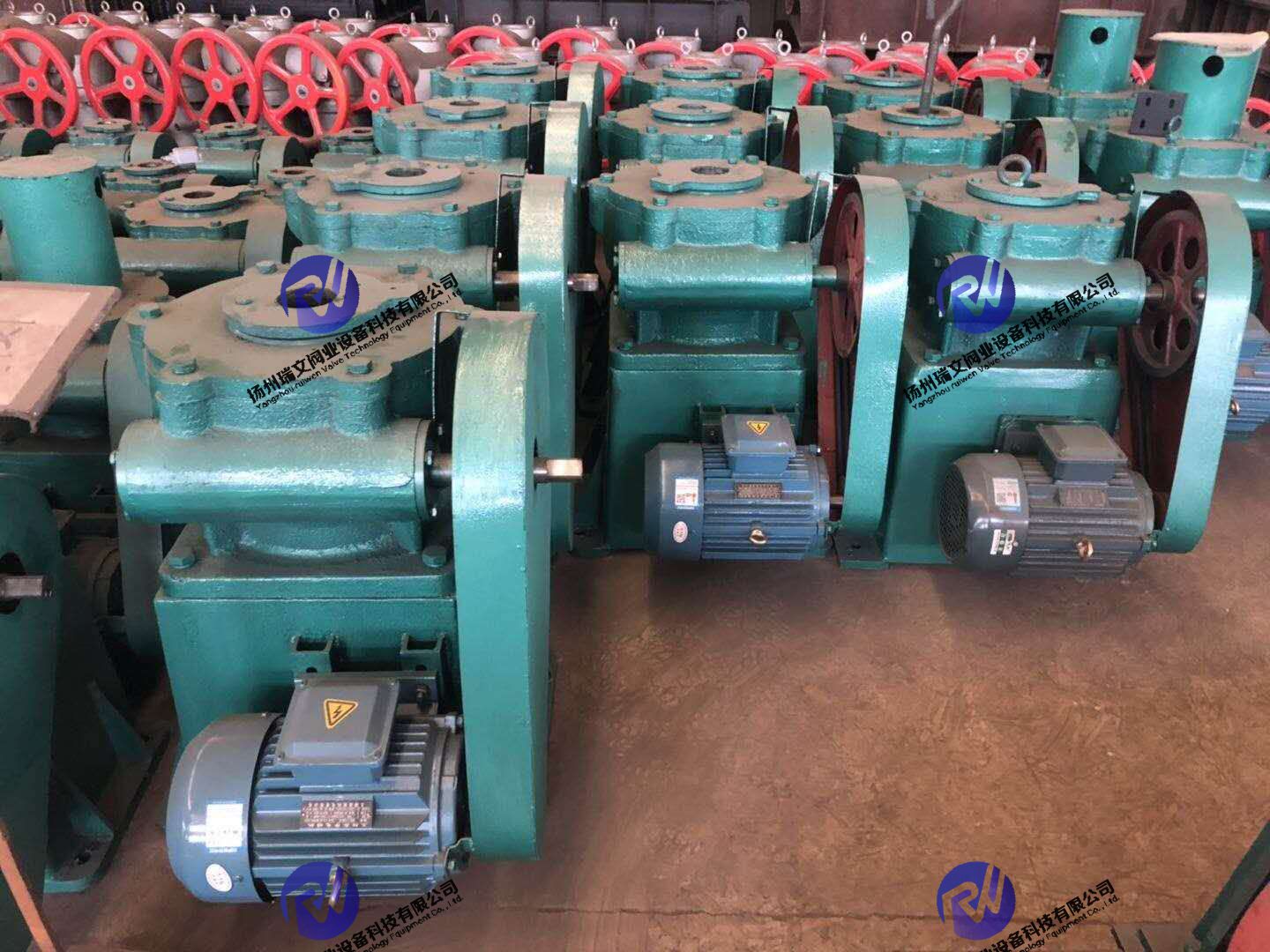

6，手電兩用啟閉機
規格：30-500
啟閉力：4-50T
電機功率：1.5-7.5KW
7，手電兩用雙吊點啟閉機
規格：3×3－2×25﹙米﹚
啟閉力：5-50T
電機功率：1.5-7.5KW
8，氣動啟閉機（帶手動）
規格：100-200
啟閉力：1-3T

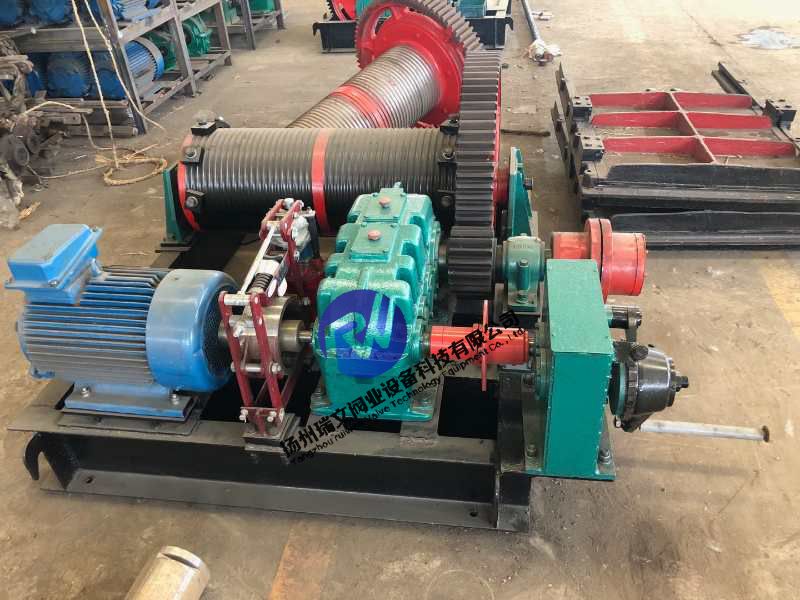

9，卷揚式啟閉機
規格：5-100
啟閉力：5-100T
電機功率：2.2-25KW
1、型號說明:
2、本系列啟閉機未作特殊設計時，不能作斜吊運行。
3、手電兩用螺桿啟閉機沒有行程限位裝置，作極限運行保護。手動啟閉機均設有定位套，作為下降極限位置控制。
4、用戶自配閘門時應依照本公司提供吊座尺寸，如用戶自行設計吊座，請將吊座相關尺寸給予本公司以配制螺桿端部吊耳。
5、選用時應提前聲明:
a、螺桿總長，帶螺紋部分長度，吊點中心距(雙吊點式)
b、加長螺桿部分以及有無分段要求等
C、特殊電氣控制要求
d、是否需增設螺桿保護裝置，若有，提供相關圖紙或位置布置圖
e、其他特殊要求
6、啟閉機基礎布置圖僅供水工建設時參考，如有特殊要求，本公司可以變更，地腳螺栓隨機供應。
7、 潤滑油由用戶自備。
8、選購件名錄(另計價)
a、螺桿保護裝置；銷軸
b、加長螺桿部分
C、特殊電氣控制要求
d、基礎部分更改
e、過載保護器、數顯高度控制儀
g、其他有異于本公司產品系列的變更
9、產品主要技術參數以及特性值，以訂貨前公司給出值為準，樣本尺寸如有變更，恕不另外通知。
10、設備重量僅供需方設計時參考，不作為用戶收貨依據。
