| 型號： | Ynt-04 | 產地： | 江蘇南京 |
| 加工定制： | 是 | 額定轉速： | 4000 |
| 產品認證： | 其他 | 產品類型： | 有刷直流電動機 |
| 額定電壓： | 24 | 是否進口： | 否 |
| 是否跨境出口專供貨源： | 否 | 電動機類型： | 特殊電動機 |
| 品牌： | 永諾 | 額定功率： | 0.2 |
產品名稱：金屬齒輪式推桿電機
產品型號：YNT-04
技術參數：
1.永磁直流電機電壓：12/24/36VDC
2. 推／拉力：700KG／700KG
3.標準行程：S＝(50/100/150/200/300mm)，可按客戶要求定做。
4. 短安裝距(內管完全收回來前后兩孔中心距離)：L＝S+250mm;內管完全伸出去前后兩孔中心距離=2*S（行程）+250mm
5.空載速度： 40mm／s
6.額定載荷速率：5mm／s（700KG） 40mm/s(150KG)
7.環境溫度：-26℃～65℃
8.標準保護等級：IP65
9.內置行程開關、可配置電位器
10.低噪音設計，噪音等級低于70dB
電動推桿圖紙，請參考

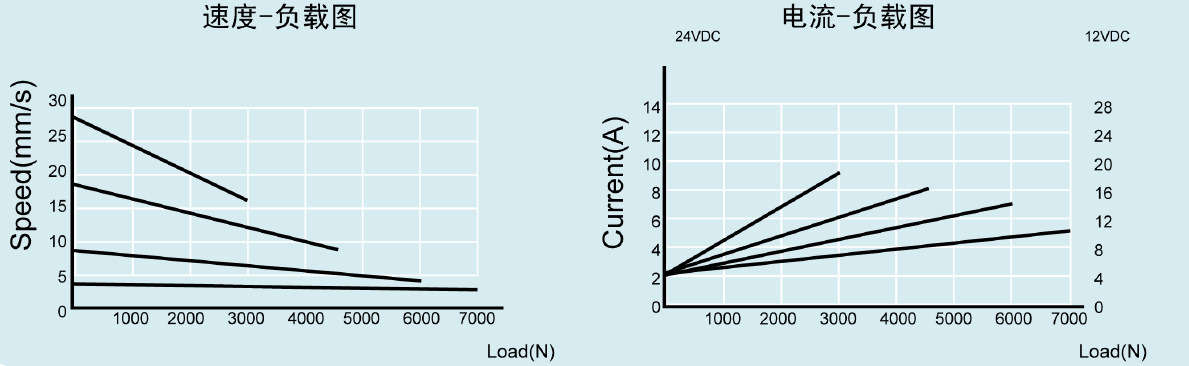

電動推桿負載與電流、速度關系圖
核心配件：直流驅動電機、絲桿、螺母、無縫鋼內外管、減速齒輪箱、微動開關。
應用領域：設計新穎精致、體積小、精度高、自鎖性能好、電機直接驅動，不需要管道的氣源、油路，現已大量用于生產線、環衛掃地車、發動機罩殼舉升、汽車升降電機、舞臺、紡織、污水處理等需要直線運行執行機構的場合。

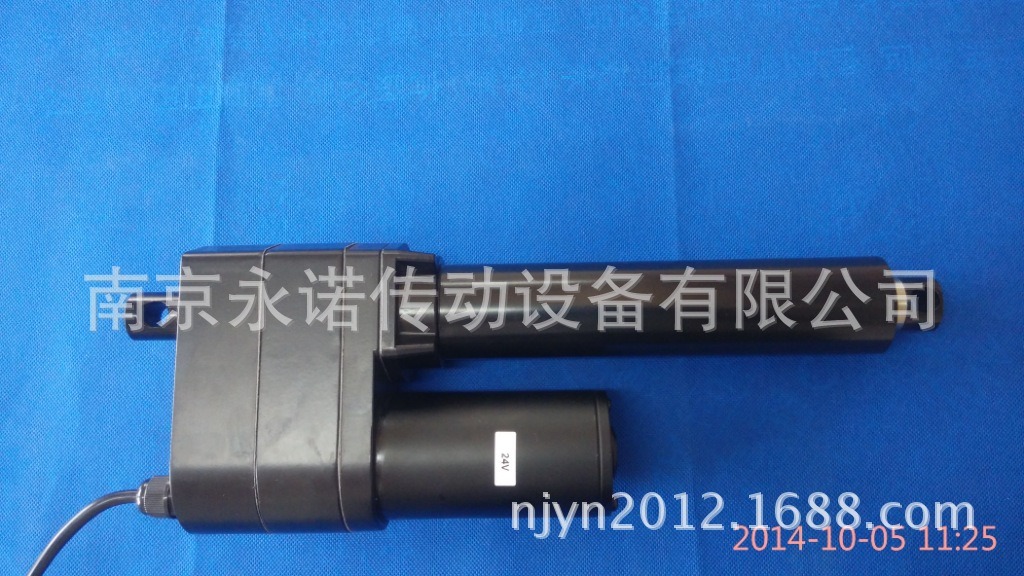

多角度電動推桿實物圖片，請參考！
電動推拉桿選型注意：
行程和安裝距離：
首先,要確認電動推拉桿在您的設備上的需要推拉的距離;其次,要確認您的設備所能容納電動推拉桿的 合理的尺寸。
確認負載和速度：
通過考慮電動推拉桿使用的具體情景，比較各個電動推拉桿的規格，來選擇合適的推拉桿
決定電壓或選擇控制器：
選擇電動推拉桿的具體工作電壓，目前YNT-01可選擇12、24VDC， 該方式主要是客戶自己提供設計的控制系統或PLC線路來控制推拉桿。如果沒有可選擇配套的電源適配器和控制器來控制電動推拉桿工作。
明確使用環境和使用頻率：
確認使用率，應不大于10%，若太大，則會降低使用期限；并檢查推拉桿在工作時是否有扭力或者沖擊負荷，使用時請盡量避免此類負荷。
其他特殊要求：
如客戶還有特殊的要求，也可以向我公司技術人員提出，比如特殊的安裝接口方式等等，我們一定盡量滿足客戶的要求。
使用說明事項：
本公司生產的電動推拉桿出力軸請依照安裝說明固定在一直線導引機構上，若無固定在任何機構上，則有空轉之可能。
使用電動推拉桿時，不可造成機械干涉，以免發生電機或機械結構之故障。
請依照電動推拉桿電機標定的電壓規格輸入直流電壓，供應之直流電壓能提供最大負荷之下的電流，即額定最大的電流。
若客戶自行提供電源供應器及控制器，請依照導線截面容許通過之電流值，于電源供應器出力側或電動推拉桿電源線入力側，加裝過電流危險防止裝置（如保險絲）及過電流檢知裝置，并利用此過電流信號控制電動推拉桿，使其停止運動及中斷電源供應。
若客戶自行提供電源供應器及控制器，請自行加裝過負載檢知裝置，以確保電動推拉桿出力軸在極限位置或過負載操作下可切斷電源，并加以適當控制及保證。
除特殊訂制之外，電動推拉桿額定運轉率為10%，此運轉率定義連續運轉2分鐘，休息18分鐘，若客戶使用超過額定運轉率（10%），請加裝過熱檢知及過熱防止裝置（如風扇），并利用此過熱檢知信號，控制電動推拉桿，依控制要求，使其停止運動或中斷電源供應。
本公司生產的電動推拉桿常規都含有限位開關,若客戶未選購限位開關，請自行于電動推拉桿出力軸之前后行程位置各加裝限位開關，并使用能配合該限位開關作斷電保護措施之控制器及電源供應器。以確保電動推拉桿出力軸在運動至行程極限位置時可切斷電源。
電動推拉桿的電機為直流電機，當兩條電機電源輸入線互調，則電動推拉桿出力軸以相反之方向運動，停止時，請配合適當之控制器及電源供應器，再將兩條電機電源輸入線短路，以避免電源器短路發生危險。
在無限位開關及控制器無過負載保證之情形下，請勿運轉至行程的極限，請勿施加給電動推拉桿超過規格標定的最大負荷。
若電動推拉桿為非防水型，請遵守電動推拉桿的防水規范使用。
如有設計方面的疑問 可及時與本公司工程師溝通
