通用型波紋補償器（YGTB型）
一、產品介紹：
通用型波紋補償器的連接形式有兩種，分別為焊接式通用型波紋補償器和法蘭式通用型波紋補償器。焊接式通用型波紋補償器直接將兩端接管與管道焊接，而法蘭式通用型波紋補償器則在接管上焊上法蘭，用法蘭及緊固件與管道連接。

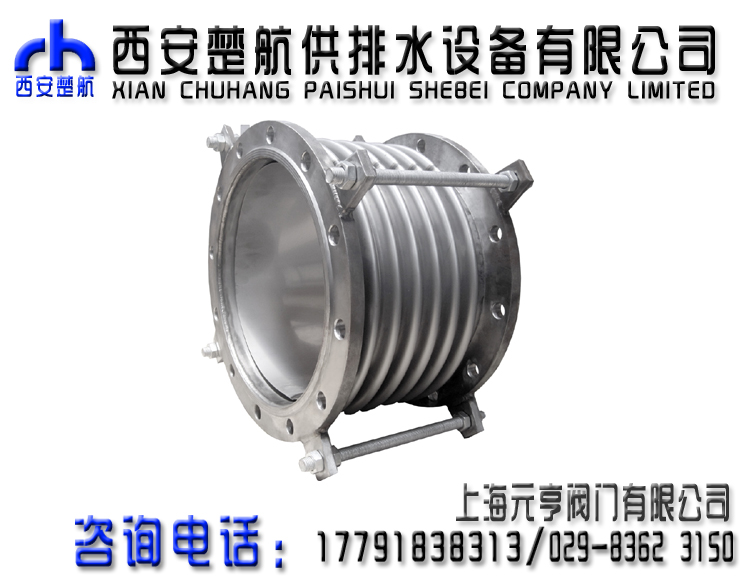

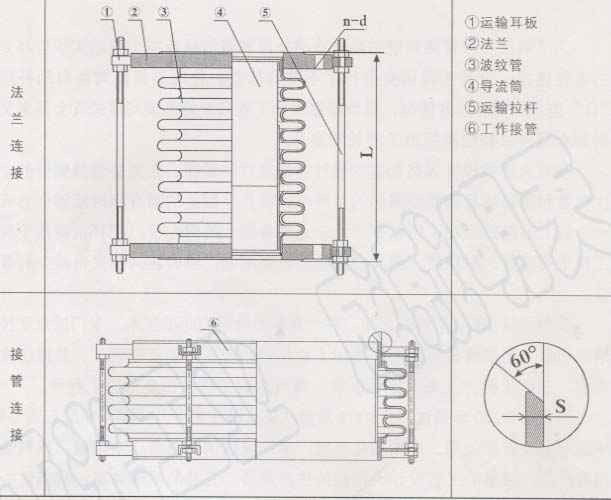

二、通用型波紋補償器結構圖
三、通用型波紋補償器型號表示：
若通用型波紋補償器型號為:1.6YGTB2800×6J,表示次通用型波紋補償器為通徑2800,壓力1.6MPa,波紋管為6波紋,碳鋼接管連接式的通用型波紋補償器。
四、通用型波紋補償器結構特點：
通用型波紋補償器由一個不銹鋼波紋管和兩個端接管以及其他零部件構成。補償器通過波紋管的柔韌性變形以達到吸收管道因溫差引起的膨脹量，通用型波紋補償器可以吸收管線的軸向位移和少量的橫向位移、角向位移。通用型波紋補償器的連接形式有兩種，分別為焊接式通用型波紋補償器和法蘭式通用型波紋補償器。焊接式通用型波紋補償器直接將兩端接管與管道焊接，而法蘭式通用型波紋補償器則在接管上焊上法蘭，用法蘭及緊固件與管道連接。
通用型波紋補償器上的小拉桿又叫運輸拉桿，主要是運輸過程中的剛性支撐或作補償器預變性調整用，它不是承力件。這個類型的補償器結構簡單、價格低、安裝及使用方便，所以在管道需要使用補償器時通用型波紋補償器都是優先考慮的一種補償器形式。
五、通用型波紋補償器安裝注意：
1、導流筒方向應與管道中介質的流向一致（補償器上有流向標志）；
2、現場安裝完成后，必須拆除通用型波紋補償器上的小拉桿；
3、為了減少管架受力，通用型波紋補償器在安裝前如需進行預拉伸、與壓縮操作，需在訂購補償器時提出，不可私自操作。
六、通用型波紋補償器使用案例：

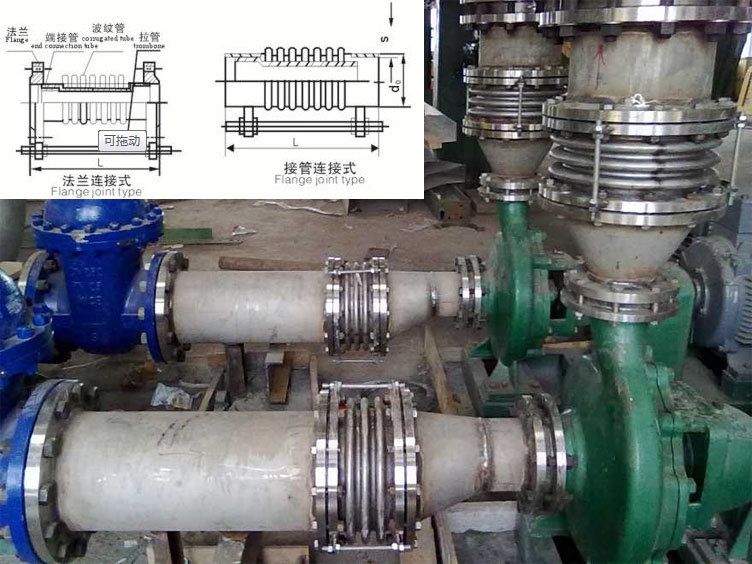

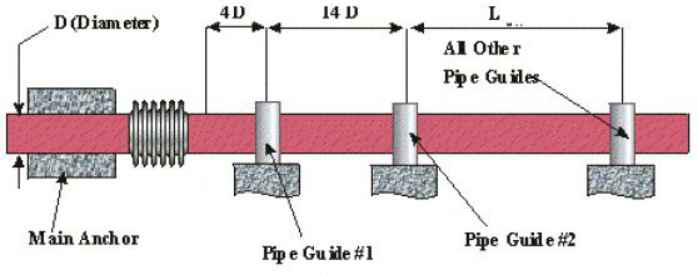

上圖為通用型波紋補償器的使用示意圖，當使用通用型波紋補償器時，一定要考慮管道的位移情況并合理設置管道支吊架。在存在橫向位移或存在軸向與橫向組合位移的場合，使用通用型波紋補償器所受到的限制主要是補償器吸收橫向位移的能力有限。另外在工作壓力，溫度較高，直徑較大或無法在結構物上安設主固定支架或多個導向支架的場合，使用通用型波紋補償器可能行不通，此時需要聯系技術人員更換補償器的形式。
