| 品牌 : | 君創智能 | 型號 : | SRJK-2300-HX |
| 種類 : | 劃線機 | 產品別名 : | 數控劃線機 |
| 產品用途 : | PC構件模臺自動劃線 | 有效范圍 : | 4000*9000mm |

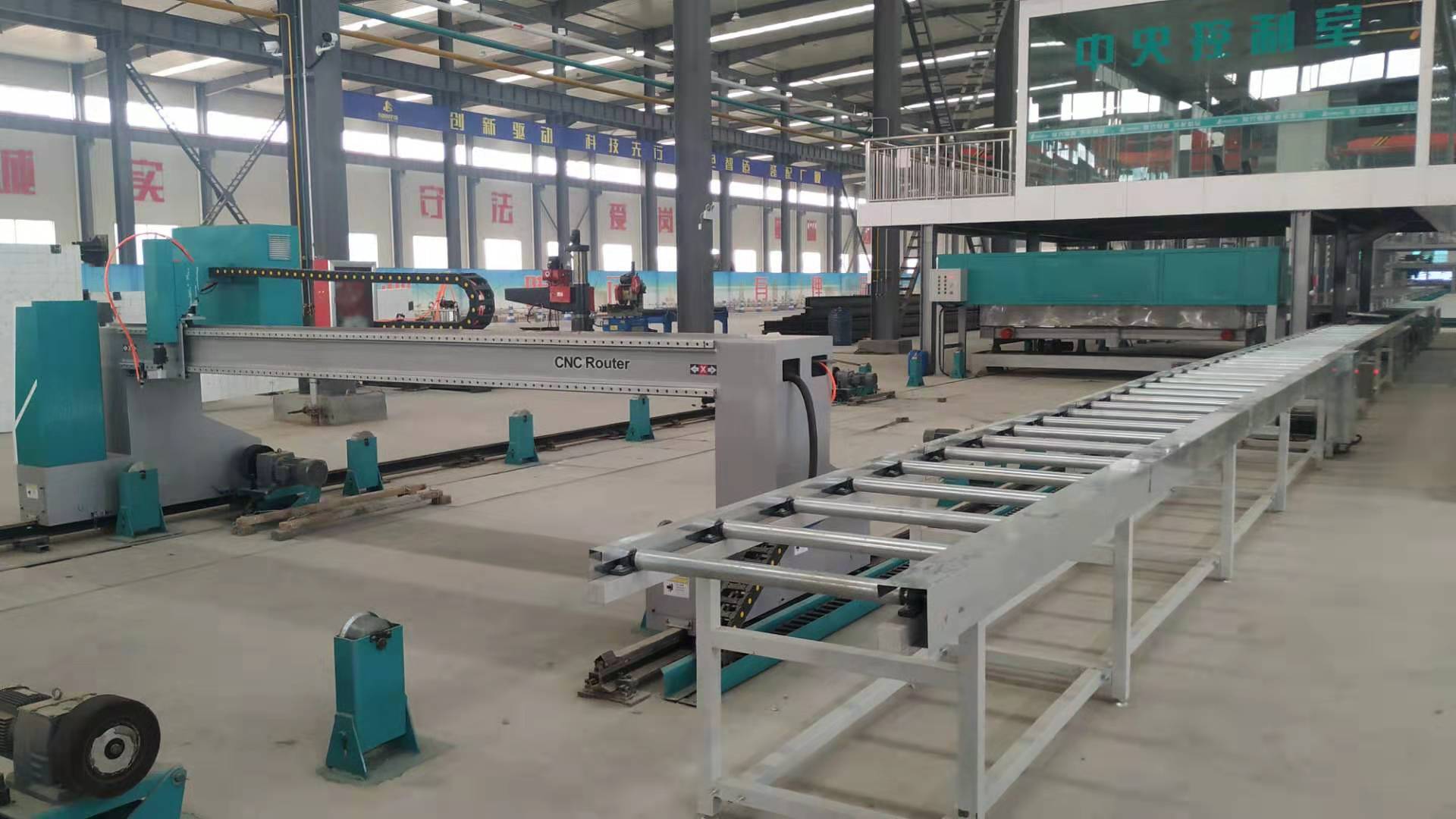

裝配式建筑住宅PC構件生產線 數控劃線機。三一重工、德州海天機電、三英建科、中巖集團、中州裝備、山東立峰遠大等配套供應商131.7627.6044
數控劃線機用于在底模上快速而準確畫出邊模，預埋件等位置。提高放置邊模、預埋件準確性和速度。
1、設備組成
數控劃線機主要由機械部分、控制系統、伺服系統、劃線系統組成。
機械結構主要由走行支架、橫梁、主副端梁、精密導軌、控制面板。
控制部分包括數控系統，電器配套1套、控制面板。
伺服系統由X軸電機、Y軸電機、伺服驅動器等組成。
劃線系統由劃線車、劃線支架、劃筆、儲膠4系統組成。
2、功能介紹
數控劃線機為橋式結構，采用雙邊伺服驅動，運行穩定，工作效率高。帶自動噴槍裝置，自動調高（可選配）感應裝置及人機操作界面，適用于各種規格的通用模型疊合板，墻板底模的劃線?？筛鶕嶋H要求處理復雜圖形，精確定位系統保證圖形的準確。自動編程軟件，操作簡便，可控性強,具有數據連接口。
a. 采用波形或梯形加減速、速度前瞻、微線段插補等技術，可實現任意3維空間曲線的高速連續運動，脈沖頻率可達5MHz；
b. 高精度定序控制，重復定序精度可達+/-0.5個脈沖；
c.支持陳列展開、圖形化瀏覽、旋轉、三維橢圓、常用圖形庫插入、群組編輯等高級功能；
d.全面的點膠工藝解決方案，包括提前關膠、滯后開膠、斜拉上抬、運動中變速、封閉圖形圈數設置等功能；
e. 強大的PC兼容性，配合StarCAM軟件，可以導入主流設計軟件（如精雕、AutoCAD等）生成種文件格式（如TXT/CNC/AI/DXF/JPG/BMP/掃描儀等，）以及實現與PC聯機調試等功能，實現了圖形化的所見所得編程方式。
