| 品牌 : | 豫工 | 型號 : | YG11 |
| 壓力 : | 5mpa | 材質 : | 鑄鐵 |
| 泵軸位置 : | 邊立式 | 葉輪吸入方式 : | 雙吸式 |
| 驅動方式 : | 電動 | 性能 : | 高壓 |
| 原理 : | 柱塞泵 | 輸送介質 : | 污水泵、雜質泵 |
| 適用范圍 : | 水泥漿砂漿 | 流量 : | 8 |
| 揚程 : | 100 | 葉輪結構 : | 5 |
| 葉輪數目 : | 8 | 工作壓力 : | 6mpa |
| 重量 : | 300kg | 電壓 : | 380v |
云南省臨滄市液壓注漿泵型號使用說明
產品簡介

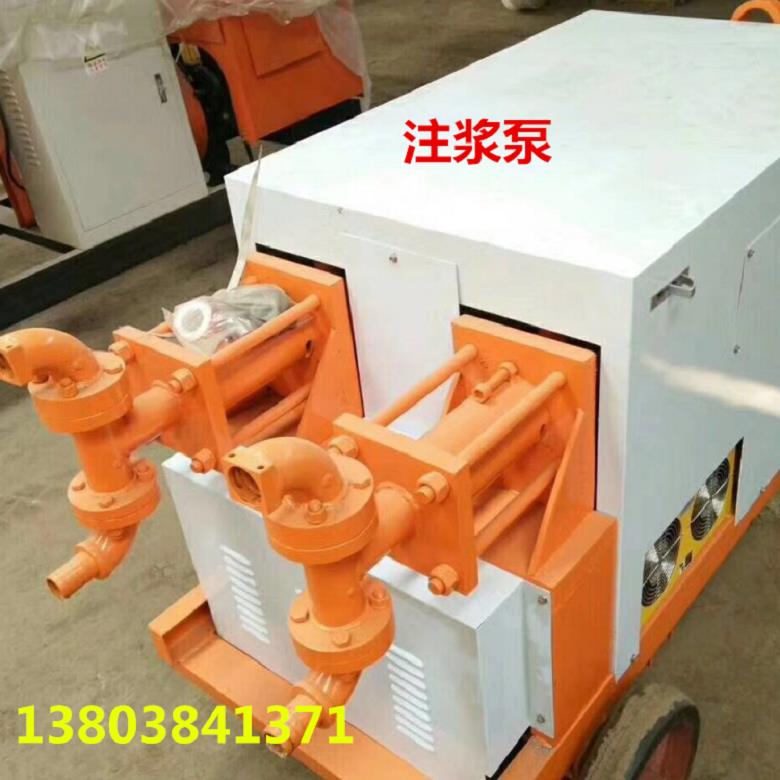

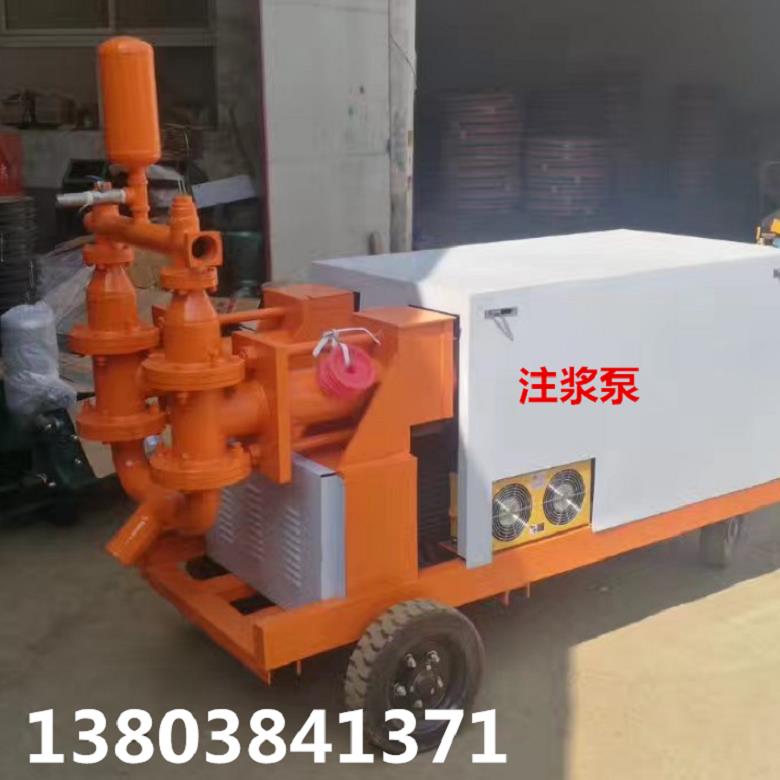

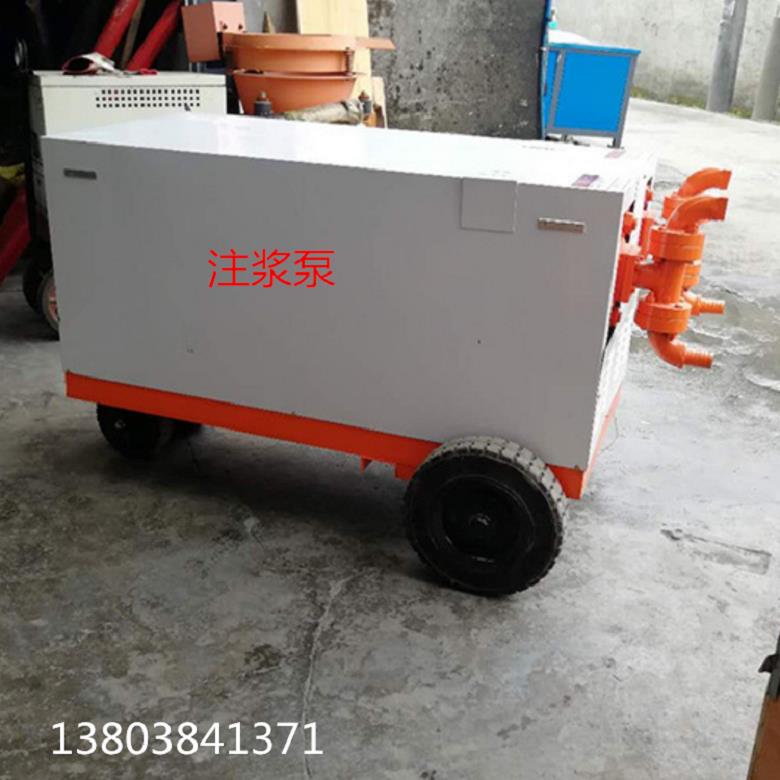

雙液注漿泵是利用壓力是易凝固的物質或混合料向巖層或土壤的裂隙或空腔進行注射，以便防止?jié)B漏或堅固基礎。本產品結構緊湊、性能穩定、壓力排量可調、體積小、重量輕、易解體搬運等特點，既可單液注漿，又可雙液注漿，雙缸注漿機適用于單、雙液注漿。用戶可根據施工現場需要合理選擇。該系列產品不僅結構簡單、工作可靠、泵送壓力更高；而且注
漿缸更耐磨，壽命更長，還可灌注、輸送粘度漿料。主要使用于隧道開鑿與維護、道路、橋梁、水壩、礦山建設和高層建
雙液注漿泵參數：
該產品技術參數：
型號：WYB80/80 ??WYB80/110
料缸直徑80 ??110
電機功率7.5 ???11
排漿量（m3/h） 4～5 4～5
出口壓力（MPa） 0～5 0～8
噪聲功率級(dB(A)) ??110
出漿口直徑 32 ???32
吸漿口直徑 ??38 ??38
料缸數量 2 ???2
輸送距離 垂直80； ??水平200
顆粒大小 ≤5 ???≤5
吸漿高度 2 ????2
外形尺寸 1700×900×1000
油箱容積(L) 45
整機重量（Kg） 480 ?520
云南省臨滄市液壓注漿泵型號使用說明
電動雙液壓注漿泵注漿優勢
1、雙缸雙作用，活塞往復一次，可實現兩種液體的吸排。
2、采用液壓驅動，注漿泵工作可靠，泵送壓力高。
3、 的換向機構，對有特殊要求的工作場所（防爆）也能適用。
4、結構緊湊，適合狹小空間施工。
5、可在施工現場替代清水泵、污水泵、泥漿泵。
采用雙液壓注漿泵
1，注漿前的準備工作
首先檢查雙液注漿泵電源是否正常。檢查可動板的圈馬達和齒輪泵，并數。壓力計開關被打開時，調節器安全閥釋放手輪。水泥漿管放入水中，使得測試機。檢查電機和齒輪泵轉向方向是正確的。檢查閥塊是否控制所述液壓缸中往復運動。起動電機，系統壓力調節至1?2MPa的，調試5分鐘(此時混合器漿料排出閥完全打開)時，如果正常運行時，閥將在混頻器被關閉時，需要大的液壓調節然后壓注泵停止，準備正式上班。
云南省臨滄市液壓注漿泵型號使用說明

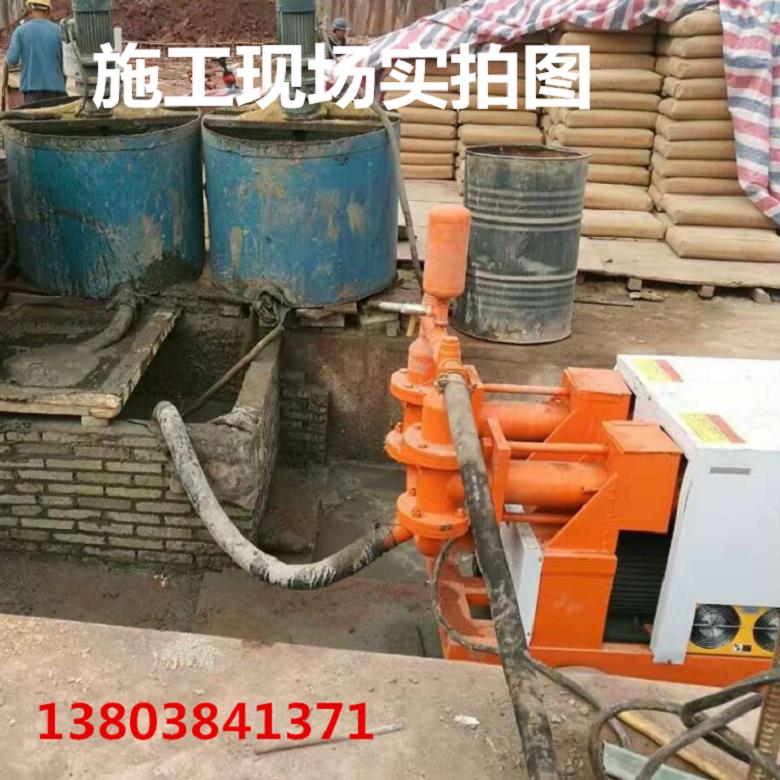

2，灌漿過程
打開閥門上的雙重液壓灌漿注射泵部件混合器，注射前一分鐘。如果一切順利的話，應及時放置在兩個吸氣管漿漿池，正常灌漿實施工作。每個灌漿完成后，如果不繼續灌漿，立即到兩個吸入管漿料池的水，洗滌所述殘余漿液噴射泵，以防止?jié){體凝固隨時間引起的，不必要的麻煩。氣缸進氣門和排氣門干凈后，應抽吸管出來的水漿液，繼續開始噴射泵，進氣和排氣門和排出缸體剩余漿液，然后斷電。
3，安 理
(1)雙液壓注塑泵應該固定在水平位置成為可能，以避免管道，水泥漿管的扭曲，折扣，水泥漿管縮短盡可能不超過一米的垂直距離。
(2)定期檢查罐網絡，油過濾器等，并洗滌，定期更換的液壓油的，建議更換一個月左右的工作油。沒有.68夏季使用的液壓油，在冬季使用46液壓油，每次約45kg液壓油。
(3)注射泵的工作場所有足夠的水，以便注漿工作。
(4)定期檢查每個液壓接頭，不松動。
(5)經營的建筑是一些經驗灌漿，以保證施工順利工作。
(6)所述的電子控制箱，電馬達，以保持清潔和干燥，并經常檢查上述組分不能被破壞，以防止排擾線。

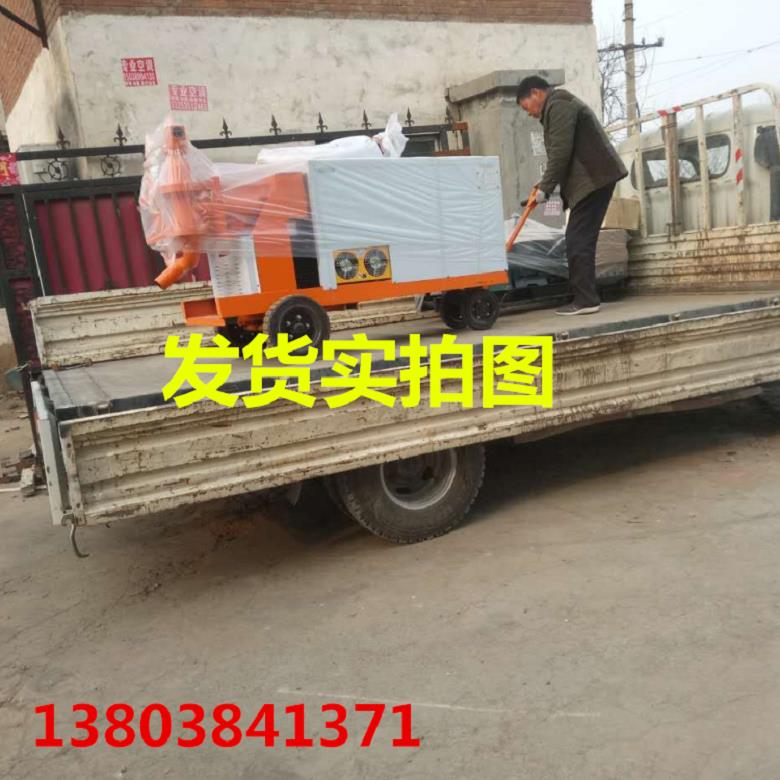

(7)承載的雙液壓注射泵，而不是一個大凸塊時，將各部件不能自由打。
