| 品牌 : | 豫工 | 型號 : | YG11 |
| 壓力 : | 5mpa | 材質 : | 鑄鐵 |
| 泵軸位置 : | 邊立式 | 葉輪吸入方式 : | 雙吸式 |
| 驅動方式 : | 電動 | 性能 : | 高壓 |
| 原理 : | 柱塞泵 | 輸送介質 : | 污水泵、雜質泵 |
| 適用范圍 : | 水泥漿砂漿 | 流量 : | 8 |
| 揚程 : | 100 | 葉輪結構 : | 5 |
| 葉輪數目 : | 8 | 工作壓力 : | 6mpa |
| 重量 : | 300kg | 電壓 : | 380v |

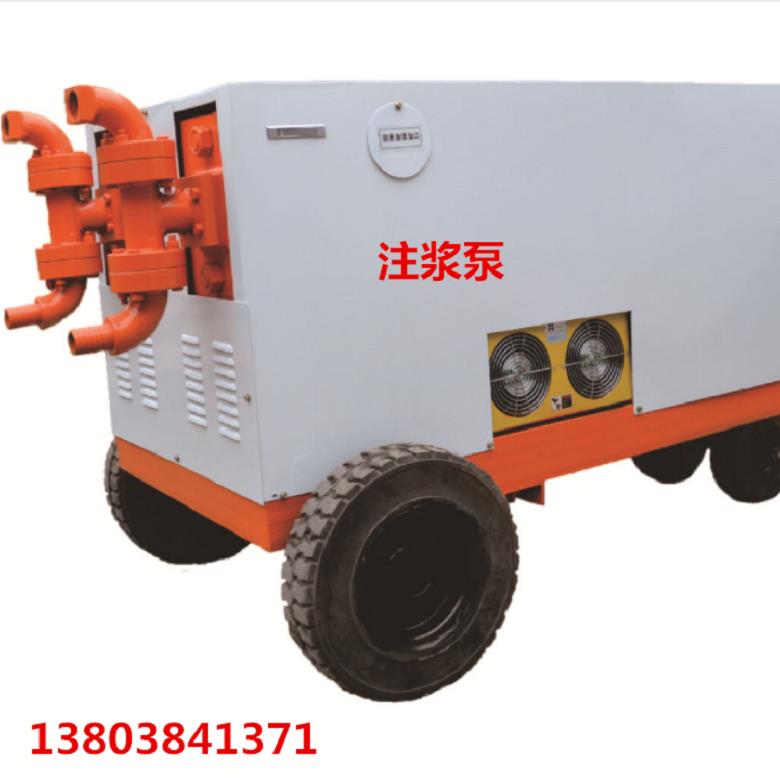

黑龍江省大慶市液壓注漿泵圖片使用說明
產品概括
液壓注漿機、雙液注漿機廣泛應用于隧道，礦井采掘工作面注漿堵水；巖巷及混凝土；井壁注漿堵漏水；隧道裂痕，破碎巖體，疏散巖石的加固補強；錨固注漿；回填注漿和防止地表下沉，防止滑坡，糾正建筑物偏斜所進行的注漿等。主要應用于建筑工程
中，用于垂直及水平輸送灰漿，它廣泛的應用在冶金、國防工程、人防工程、礦山、坑道、化工、水利工程、電力工程以及公路等工程的灌漿注漿作業以及介質輸送。
雙液注漿泵介紹：
雙液注漿機在隧道注漿中是一款高性能隧道注漿機，在礦井采掘工作面是一款高性能防爆雙液注漿機，高壓錨桿注漿機；在松軟的地層是一款高性能的回填灌漿機、壓密注漿機，以有效防止地表下沉，防止滑坡，糾正建筑物偏斜所進行的注漿等。
詳細參數
型號 ? ? | ? 90/100雙液注漿機 ? ? | ? 90/125雙液注漿機 ? ? | ? 100/150雙液注漿機 ? ? |
排漿量 ? ? | 4~5m3/h ? ? | 6~7m3/h ? ? | 10m3/h ? ? |
壓力 ? ? | 0-12Mpa ? ? | 0-16Mpa ? ? | 0-16Mpa ? ? |
電機功率 ? ? | 7.5KW ? ? | 11KW ? ? | 15KW ? ? |
噪聲功率級 ? ? | 110dB(A) ? ? | 110db(A) ? ? | 110db(A) ? ? |
出漿口直徑 ? ? | 32mm ? ? | 32mm ? ? | 32mm ? ? |
吸漿口直徑 ? ? | 38mm ? ? | 38mm ? ? | 38mm ? ? |
? 料缸直徑 ? ? | 80MM ? ? | 110MM ? ? | 110MM ? ? |
? 料缸數量 ? ? | 2 ? ? | 2 ? ? | 2 ? ? |
輸送距離 ? ? | 垂直80米，水平300米 ? ? | 垂直100米，水平400米 ? ? | 垂直120米，水平600米 ? ? |
顆粒大小 ? ? | 小于5MM ? ? | 小于5MM ? ? | 小于5MM ? ? |
吸漿高度 ? ? | 2米 ? ? | 2米 ? ? | 2米 ? ? |
外形尺寸 ? ? | 1700*800*100mm ? ? | 1700*900*100mm ? ? | 1700*900*100mm ? ? |
整機重量 ? ? | 400公斤 ? ? | 420公斤 ? ? | 500公斤? ?? ? ? |

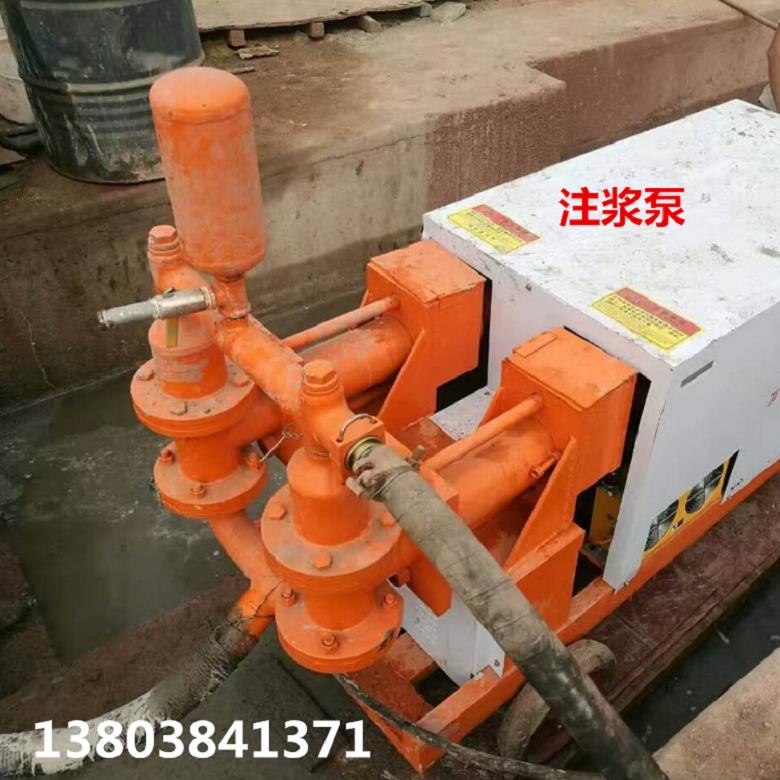

黑龍江省大慶市液壓注漿泵圖片使用說明
WBY系列雙液注漿泵主要技術特點：
◆雙缸雙作用，活塞往復一次，可實現兩種液體的吸排。
◆液壓驅動，機器工作可靠，泵送壓力高
◆ 的換向機構，對有特殊要求的工作場所（防爆）也能適用
◆結構緊湊，適合狹小空間施工
電動雙液壓注漿泵使用方法
1、注漿前準備工作
先要檢查電動雙液壓注漿泵電源是否正常。檢查電動機和齒輪油泵，并進行盤動數圈。將壓力表開關打開，溢流閥調壓手輪松開。將吸漿管放入清水中，以便試機用。檢查電動機和齒輪油泵的轉向方向是否正確。檢查液壓換向閥塊是否能控制油缸往復運動。啟動電動機，將系統壓力調到1～2Mpa，試運轉5分鐘左右（此時混合器放漿閥完全打開），如果運轉正常，就將混合器上的閥門關閉，將油壓調到需要的大壓力，然后停止注漿泵，準備正式工作。
2、注漿作業流程
打開電動雙液壓注漿泵配件混合器上的注漿閥門，先注水1分鐘。如果一切正常，應迅速將兩個吸漿管放到漿液池內，實施正常的注漿作業。每次注漿完畢，如果不繼續注漿，應立即將兩個吸漿管轉到清水池中，清洗注漿泵內殘存漿液，防止時間一長造成漿液凝固，增加不必要的麻煩。工作缸和進排閥體清洗干凈后，應將吸漿管從水中拿出，繼續開動注漿泵，把工作缸和進排閥體內的殘存漿液排凈，然后切斷電源。
