| 材質 : | 不銹鋼 | 品牌 : | 阿斯塔 |
| 型號 : | Ｑ11N-16P | 連接形式 : | 螺紋 |
| 類型(通道位置) : | 二通式 | 流動方向 : | 雙向 |
| 驅動方式 : | 手動 | 用途 : | 疏水 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 作用對象 : | 水 |
| 標準 : | 國標 |

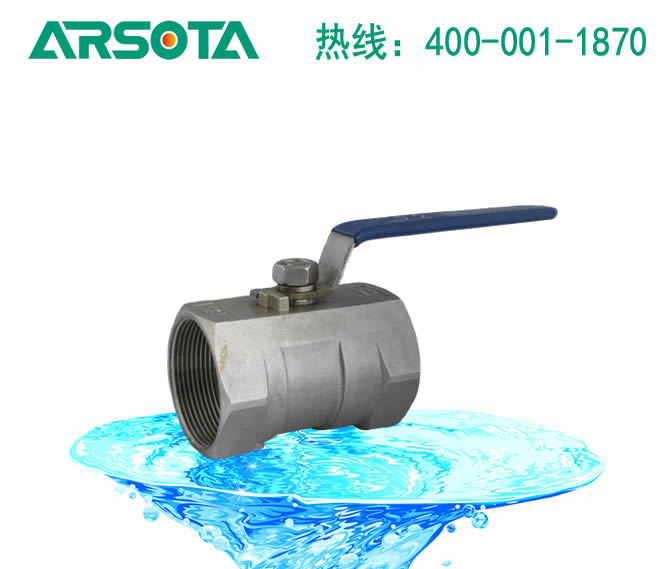

阿斯塔自動化一片式球閥 產品簡介
阿斯塔公司生產銷售的一片式球閥,是內螺紋球閥整體式。一片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。一片式球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。球閥并均可帶國際標準ISO支架平臺和鎖定裝置。一片式球閥設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
阿斯塔自動化一片式球閥 應用規范
流體口徑：DN6-100
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20232350
適用介質：水、油、氣及某此腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999
阿斯塔自動化一片式球閥 零件材料
| 序號 | 零件名稱Part name | 材質Material |
| 1 | 密封圈Joint ring | 聚四氟乙烯PTFE |
| 2 | 球體Ball | 不銹鋼SS316 |
| 3 | 密封墊Joint gasket | 聚四氟乙烯PTFE |
| 4 | 閥蓋Cap | 不銹鋼SS316 |
| 5 | 閥體Body | 不銹鋼CF8M |
| 6 | 閥桿Stem | 不銹鋼SS316 |
| 7 | 止推墊圈Thrusy washer | 聚四氟乙烯PTFE |
| 8 | 填料Stem packing | 聚四氟乙烯PTFE |
| 9 | 填料壓蓋螺母Gland nut | 不銹鋼SS304 |
| 10 | 墊圈Stem washer | 不銹鋼SS304 |
| 11 | 閥桿螺母Stem nut | 不銹鋼SS304 |
| 12 | 手柄套Handle cover | 塑料Plastic |
| 13 | 手柄Handle | 不銹鋼SS304 |
阿斯塔自動化一片式球閥 外形尺寸
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
| D | 5 | 7 | 9.2 | 12.5 | 15 | 20 | 24.5 | 32 |
| L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
| 重量WT（g） | 55 | 95 | 165 | 250 | 405 | 525 | 850 | 1400 |
