混凝土攤鋪機應用：廣泛用與各類公路、市政道路、廣場、機場跑道等混凝土工程施工中的深層振搗以提高密實度。

混凝土攤鋪機的應用范圍介紹:?混凝土攤鋪機因具有較高的抗壓、抗彎、抗耐磨等性能，還具有良好的水穩定性、熱穩定性等，得到了廣泛的應用混凝土路面攤鋪機是將拌制好的水泥混凝土沿路基按給定的厚度、寬度及路型要求進行攤鋪，然后經過振實、整平和抹光等作業程序，完成鋪筑混凝土路面的施工機械。混凝土路面攤鋪機的工作裝置一般由布料器、刮平板、振搗器（包括振搗器和振搗器）、整平機、抹光機等裝置。同時，還需要機架、行走機構、操縱控制系統和其它一些輔助機構的有機配合。有的機型將全部裝置集于一體，有得分成倆臺或倆臺以上的獨立單機。混凝土路面攤鋪機廣泛用于城市道路、機場跑道和公路路面的施工，可以提高攤鋪層的內在質量和路面外觀質量，生產效率提高。混凝土路面攤鋪機全套機械和設備的統稱，包括攤鋪混合料的水泥混凝土攤鋪機，對鋪層進行振實、整平和抹，瀝青、混凝土、水泥攤鋪機的工作過程，倒退中的自卸車歷輪接觸混凝土攤鋪機的推滾，然后將瀝青混合料傾倒在攤鋪機的料斗中。

解決問題：該系列產品具有攤鋪、振實、提漿、整平等多種功能，可廣泛用于各類公路、市政道路、廣場、機場跑道等混凝土工程的施工。

混凝土攤鋪機組成:

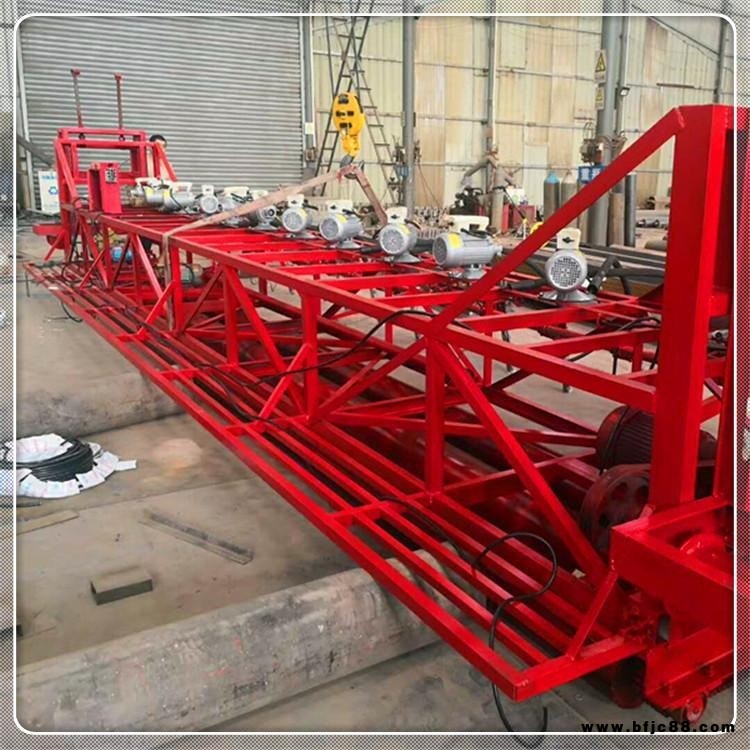

混凝土路面排式振搗機，結構主要由機架、行走機構、排陣桿、升降機構，插入式振動器、電氣控制箱等部分組成。

路面攤鋪機產品特點：

混凝土攤鋪機又叫路面攤鋪機，路面整平機，水泥鋪路機，混凝土路面攤鋪整平機，

滾軸式攤鋪機等，是一種主要用于公路基層和面層各種材料攤鋪?zhàn)鳂I(yè)的施工設備，是解決路

面平整度、提高機械化攤鋪能力、加快施工進度的理想機械。我公司吸收外攤鋪機機構的優點，研制開發的:三輥軸、三輥軸一攪龍、電動二輥軸及汽油二輥軸、三輥軸等多種型號的自走滾軸式水泥混凝土路面攤鋪整平機。該產品集攤鋪、整平、振實、提漿、找平等功能為一體，施工過程噪音小、攤鋪效果佳，具有一機多用的特點。該機是混泥土施工的選擇，現廣泛應用于高等級公路，市政道路、鄉村公路、機場跑道、水利斜坡等工程的混凝土面層攤鋪整平。

混凝土攤鋪機特性：?

1、排式振搗機為自動行走設計、降低工人的勞動強度，提高施工效率。?
2、排式振搗機可實施對混凝土深層振搗提高密度。?
3、該設計可調整輥輪間的寬度，路面幅從3.5到8m任意調整，提高施工的適應性。?
4、該設計具有排振桿自如升降系統，振搗深度可自如操作，轉移工地時排振桿可提起。

滾軸攤鋪機原理：

軸式攤鋪機是介于普通小型機械與滑模攤鋪機之間的中檔機械，由2個驅動器和3根軸組成。

個驅動器驅動前1根偏心軸轉動，完成攤鋪和振搗功能；
個驅動器驅動后2根軸轉動，帶動整部機器前后移動或中止。偏心軸的偏心距，般小于0.5mm，軸的振幅等于偏心距振動軸以2500 r/min的速度轉動，對混凝土表面施加激振力。偏心軸始終是向后轉動的，偏心軸對混凝土表面切削、振動及轉動產生的離心力作用將混合料向前推移及繞軸轉動。

混凝土攤鋪機參數：

產品名稱 混凝土振搗排

機架 5500mm

振搗厚度 300mm

振搗寬度 ≤8

行走速度 5.5m/min

總功率 13kw

振動棒深度 300mm

行走電機總功率 4.4kw

振動棒單機功率 1.1kw

排插提升器功率 2.2kw

外形尺寸 Lx2100x1300mm

路面攤鋪機規格:

路基或基礎表面的凹凸通過鋪裝反映在成形路面上，不是各鋪裝表面的凹凸的重疊。 這是因?yàn)樵阡伮愤^程中，鋪路的厚度和海拔受到控制(通過掛線)，海拔受到控制。 在原來的墊子的表面隆起的地方，再次鋪墊時實際的厚度變小，碾壓后原來的墊子隆起的地方的山的量變小，同樣地，在原來的墊子的表面凹陷的地方，再次鋪墊時實際的厚度變大，磨損壓后原凹沉地方的下凹量會減小，從而逐漸減小攤鋪表面的不平整度。顯示了攤鋪表面的凹凸不平在壓縮過程中被減小的情況。可看出，在假定下層表面平整和材料密實、均勻、一致的情況下，攤鋪表面的凹凸不平會相似地再現在壓實后的表面上。表明，在理想條件下的松鋪層平整度的傳遞過程服從相似準則。?

操作說明：

一、將機器運到施工現場，兩行走輥平放于模板上，啟動行走電機使機器沿著事先搭好的斜坡行駛到模板上，

還應調整機器前端的調節螺母，使攤鋪輥與模板之間有3MM左右的間隙。

二、接通電源，先空運轉，確認機器各部分工作正常。

三、先啟動攤鋪輥（蛟龍）、振搗輥、再啟動行走輥使機器向前行走。如果攤鋪輥前面堆料過高，機器行走困

難，使機器停止前進，待混凝土被攤鋪開以后在繼續向前，攤平一段5米左右以后，可關掉攤鋪電機，使電機前

后往復行走2-3遍，邊走邊震動，使路面達到所要求的平整度和密實度。接這繼續攤鋪下一段路面。

四、當鋪筑彎道或機器偏于模板一側時，可通過操縱桿轉向機構進行轉向和糾偏。

?
