| 產品特性 : | 扭力 | 是否進口 : | 否 |
| 產地 : | 中國江蘇 | 品牌 : | 尚高sungoll |
| 型號 : | SGL500 | 測量范圍 : | 500 |
| 顯示分辨率 : | 360 | 訂貨號 : | SGL500 |
| 貨號 : | SGL500 | 行程 : | 180° 360° 720° |
| 電源 : | 220 | 試件尺寸 : | 扭力機定制 |
| 外形尺寸 : | W360×D260×H940mm | 適用范圍 : | 本機適用于電位器、車載旋鈕、旋鈕開關、攝像頭、合頁、電子產品扭曲試驗，搭配自動求心夾具可避免旋轉過程 |
| 加工定制 : | 是 | 是否跨境貨源 : | 否 |
SGL-5000? ?電腦全自動轉軸扭力試驗機
本機適用于電位器、車載旋鈕、旋鈕開關、攝像頭、合頁、電子產品扭曲試驗，搭配自動求心夾具可避免旋轉過程中心問題，利用WINDOWS操作界面使用簡單方便。

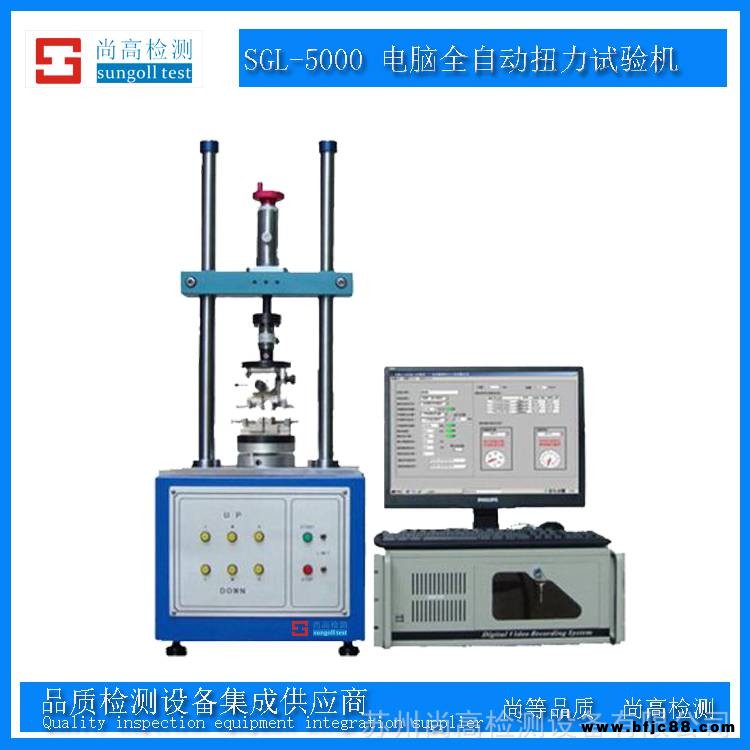

一、產品實物圖
二、機器型號及參數：
型 | SGL-5000 |
機臺兩柱內距 | 240mm |
測試扭力 | 50kgf·cm可切換單位N.m） |
小顯示扭力 | 10gf·cm （0.001kgf.cm） |
小顯示角度 | 0.01度 |
荷重精度 | ±0.5% |
測試角度 | 無限制 |
測試速度范圍 | 0—7200度/min |
驅 動 馬 達 | 伺服馬達 |
外 觀 尺 寸 | W360×D260×H940mm |
機 臺 重 量 | 75kgf |
使 用 電 源 | AC 220V 50Hz |
三、產品應用：
本機適用于電位器、車載旋鈕、旋鈕開關、攝像頭、合頁、電子產品扭曲試驗，搭配自動求心夾具可避免旋轉過程中心問題，利用WINDOWS操作界面使用簡單方便。
四、機器特點：
*單位可在N.m、kgf.cm、N.cm、gf.cn自由切換。
*機臺采伺服馬達驅動，行星減速機提供高精度之扭力測試。
*測試條件皆由電腦畫面設定，并可儲存。
*可直接測試每個角度之扭力值變化（扭力-角度曲線變化圖）。
*同時顯示扭力-角度曲線圖及扭力衰減壽命曲線圖。
*可儲存及列印圖形（扭力-角度曲線圖及扭力衰減壽命曲線圖、檢驗報表）。
*檢驗報表自動列印，并可轉檔輸出或透過網絡直接輸出。
*可輸入測試上下限值，超出規格機器會自動停止。
*可設定扭力值：正扭力、反扭力、正扭力+反扭力。
*測試走行方向：正轉去程、正轉去程+回程。反轉去程、反轉去程+回程。正轉去程+反轉程+正轉回程。
五、扭力角度曲線圖：
*可直接記錄每個角度之扭力值變化。（X軸代表角度、Y軸代表扭力）
*每一量測圖形皆可由十字游標追蹤軌跡，判讀對應之扭力及角度值， 小精度0.1度。
*曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置N個曲線圖。
*卷軸式曲線圖顯示、可任意瀏覽曲線圖。
六、壽命曲線圖：
*報表抬頭內容可自由設定。
*報表上可顯示每條曲線之值、 小值、平均值。
*報表上可顯示測試上、下限之規格線。
*可設定同時顯示多組壽命曲線圖。
*自動計算扭力衰減率。
七、實驗條件設定操作簡單：
*中文視窗畫面設定操作簡單。
*測試條件皆由電腦畫面設定，并可儲存。
*由下拉式選單勾選設定或直接輸入數據。（含測定力量種類、測定走行方向、荷重測定范圍、角度測定范圍、行程原點位置、行程原點檢出、測定速度、測定次數、暫停時間、每次等候位置）
*測定項目及規格設定：上下限規格值、測試結果可自動判定OK或NG。
八、設備構成：
測試本機? ? ? ? ? ? ? ? ? ?1臺
工業電腦主機? ? ? ? ? ? ? ?1臺
專用顯示器? ? ? ? ? ? ? ? ?1臺
控制軟件? ? ? ? ? ? ? ? ? ?1套
大型X-Y移動臺一個（X，Y移動臺）
扭力專用自求心裝置? ? ? ? ?1套
