| 產品特性 : | 保溫 | 品牌 : | 德國克萊/KLAY |
| 型號 : | KLAY | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 公稱通徑 : | 15~300 | 適用介質 : | 水 |
| 壓力環境 : | 低壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 執行器 | 形態 : | 隔膜式 |
| 類型(通道位置) : | 直通式 | 標準 : | 國標 |
| 密封形式 : | 硬密封型 | 規格 : | 齊全 |
| 外形尺寸 : | 中等 | 可售地區 : | 全國 |

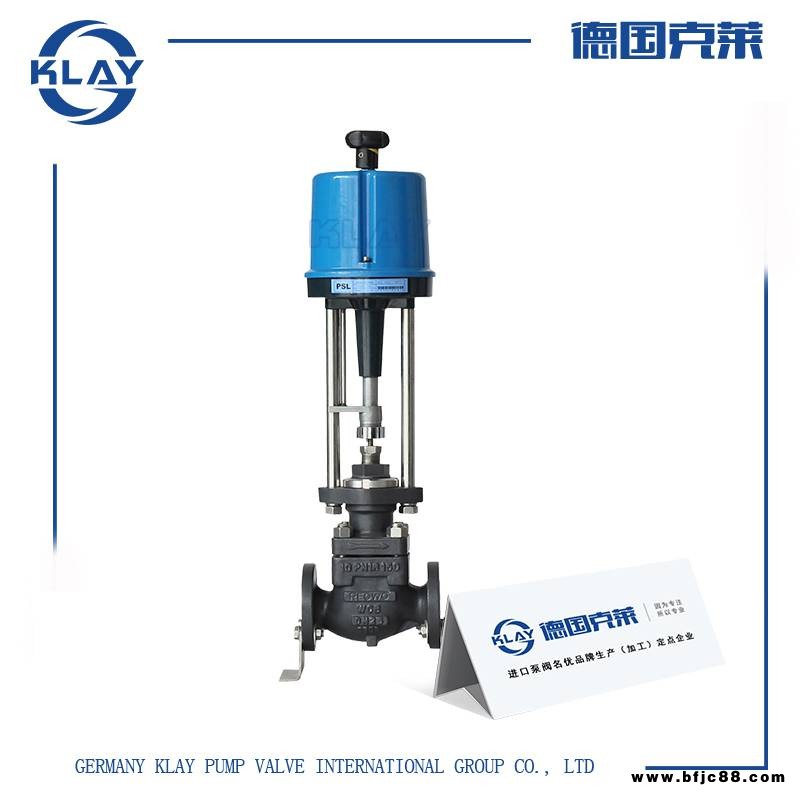

一、進口電動保溫調節閥產品詳情
適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控制的需要。
二、進口電動保溫調節閥技術參數
| 公稱通徑 DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 dN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 單座 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 籠式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
| 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | 單座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.28 |
| 籠式 | 5.8 | 5.0 | 4.9 | 4.3 | 3.0 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 | 2.4 | 2.0 | |
| 套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 額定行程 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 公稱壓力 | PN1.6、2.5、4.0、6.4、10.0MPa | ||||||||||||
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 | ||||||||||||
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW) | ||||||||||||
| 閥蓋形式 | 保溫型+150～+425℃ | ||||||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | 金屬石墨纏繞墊、石墨填料 | ||||||||||||
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼 | ||||||||||||
| 閥芯形式 | 單座柱塞型閥芯、籠式閥芯（高壓差型）、套筒式閥芯 |
|---|---|
| 流量特性 | 線性、等百分比 |
| 閥芯材料 | 不銹鋼 (304、316、316L) |
| 執行器型號 | 進口（羅托克、英國卡麥隆、德國克萊KLAY） |
|---|---|
| 主要技術參數 | 電源電壓：AC 220V、AC 380V；特殊定做DC 24V；（其他） |
| 輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC；特殊定制RS485通訊接口 | |
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4（可選BT6、CT4、CT6）、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配KYBL±2.5； 配KLST±1.0 | ||
| 回差% | 配KYBL ±2.0； 配KLST±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||
三、進口電動保溫調節閥工作原理
閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。配以KLST系列(KYB系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節，泄漏量符合ANSI B16.104標準。
四、進口電動保溫調節閥性能特點
1、由于電動調節閥控制面板不用使用閥門組和用于分層控制的閥門，所以電動小流量調節閥為您節約了較多的管材，保溫材料及安裝費用和時間;
2、即使工程后期或投入運行后因改變某些用途而需要改變某些區域的水系統設計，電動調節閥選型也不會影響其他區域的水系統設計，不會影響其他區域的水系統平衡。
