| 產品特性 : | 高壓焊接 | 品牌 : | 德國克萊/KLAY |
| 型號 : | KLAY | 材質 : | 鑄鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 公稱通徑 : | 15~600 | 適用介質 : | 水、蒸汽、油品 |
| 壓力環境 : | 高壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 執行器 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
| 規格 : | 齊全 | 是否跨境貨源 : | 否 |
| 外形尺寸 : | 中等 | 可售地區 : | 全國 |

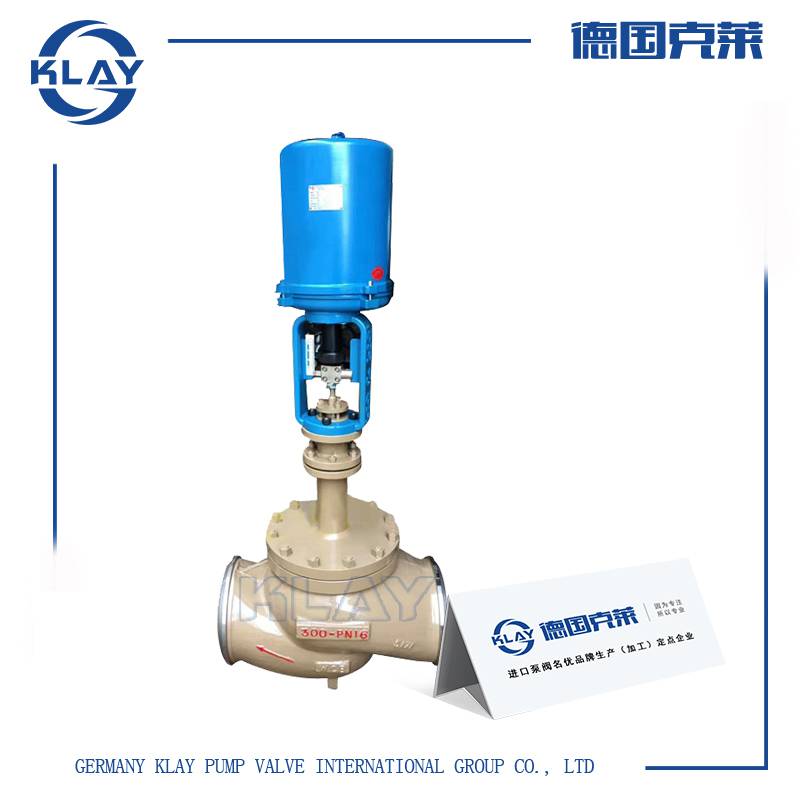

一、進口電動高壓焊接調節閥產品詳情
由閥體、閥座、閥蕊、套筒、支架及閥桿等組成。與KT6C型結構相比，本閥作了重大改進，結構更為緊湊。閥蕊裝在套筒內，以套筒內孔為導向，通過閥瓣的上、下移動來改變套筒的流通面積，從而調節流量。 套筒設計出不同的流通面積形式，可滿足不同的流通能力。本閥拆卸方便，閥內組件更換、維修簡單。
二、進口電動高壓焊接調節閥技術參數
| 型? ? ? ?式 | 鍛、鑄直通式閥體 | |
| 公稱通徑 | DN15—DN300mm | |
| 公稱壓力 | PN25、32Mpa、75Mpa或ANSI 1500LB ?ANSI2500LB ANSI4500LB | |
| 連接形式 | BW焊接（或用戶要求） | |
| 材? ? ? ?料 | WCB、25、20CrMo | |
| 上 閥 蓋 | WCB、25、20CrMo | |
| 填? ? ? ?料 | 柔性石墨或其他 | |
| 介質溫度 | ≦300℃、≦550℃ | |
| 閥內組件 | 柱塞平衡式、套筒式 | |
| 流量特性 | 等百分比或線性 | |
| 閥座型式 | 2Cr13,或其它不銹鋼滲氮或焊硬質合金 | |
| 閥芯材料 | 2Cr13,或其它不銹鋼滲氮或焊硬質合金 | |
| 執行機構 | ||
| 型? ? ? ?式 | 德國克萊、英國羅托克、英國卡麥隆等電動執行器(客戶指定品牌亦可) | |
| 閥作用方式 | 電關或電開式 | |
| 閥額定流量系數（KV）值 | ||
| 1—800T/h(按用戶提拱的實際工藝參數設計制造 | ||
| 性能 | ||
| 基本誤差 | ±2.5% | |
| 回? ? ? ?差 | 2% | |
| 死? ? ? ?區 | 2.5% | |
| 泄 漏 量 | 符合ANSIB16.104-1976IV或VI級 | |
三、進口電動高壓焊接調節閥工作原理
閥體結構緊湊，流體通道呈S流線型，在結構上設有改善套筒周圍流體平穩流動的導流翼，優點是壓降損失小流通量大、可調范圍廣，流量特性精度高。閥芯利用壓力平衡結構，通過較小的執行機構推力就可控制高壓差條件，密封性能好、允許壓差大。籠式導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換內件，維修效率高，節約人力和時間。流量系數大、可調比范圍大。平衡型閥芯設計確保所需執行機構推力 小，節約成本。廣泛應用于要求動態穩定性好、中高溫、中高壓管線的流體控制。
