| 產品特性 : | 蒸汽 | 品牌 : | 山東北澤 |
| 材質 : | 鑄鋼 | 型號 : | Y43H-16C |
| 連接形式 : | 法蘭 | 適用介質 : | 蒸汽 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | 15~500 |
| 結構形式 : | 活塞式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 旋塞式 |
| 類型(通道位置) : | 二通式 | 規格 : | PN16 |

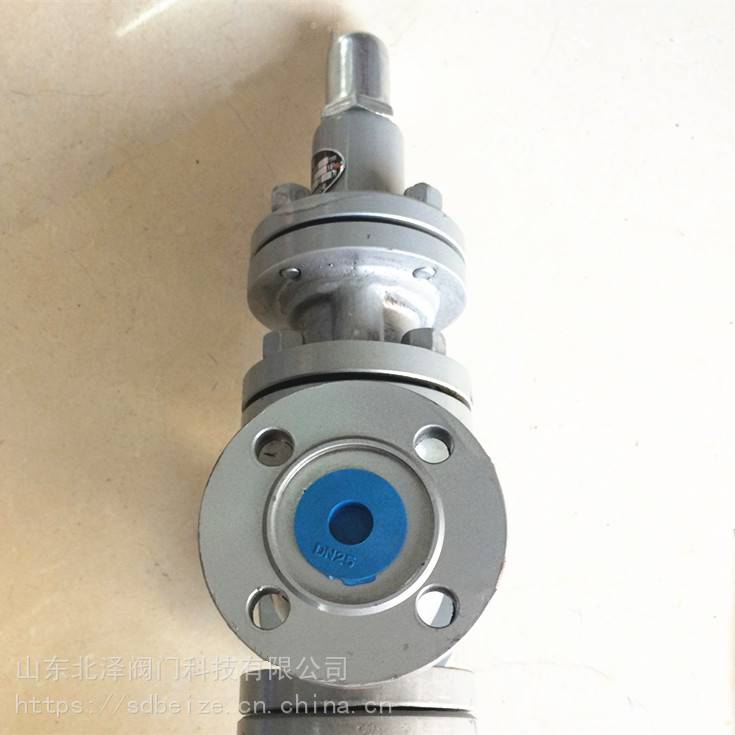

先導活塞式蒸汽減壓閥Y43H-16C
產品概述 產品名稱：先導活塞式蒸汽減壓閥
產品型號：Y43H
常用材質：鑄鐵、球鐵、鑄鋼、不銹鋼
產品規格：DN15~DN500
公稱壓力：1.6MPa~4.0MPa
適用介質：蒸汽
工作溫度：≤200℃
Y43H先導活塞式蒸汽減壓閥產品描述
由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主產品主要用于蒸汽管路，起減壓穩壓作用。
主要技術參數和性能指標：
-
公稱壓力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
殼體試驗壓力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封試驗壓力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
較高進口壓力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口壓力范圍(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
壓力特性偏差(Mpa)
GB12246-1989
流量特性偏差(Mpa)
GB12246-1989
較小壓差(Mpa)
0.15
0.15
0.2
0.4
0.8
1.0
滲漏量
GB12245-1989
殼體試驗不包括膜片、頂蓋。
主要零件材料：
-
零件名稱
零件材料
閥體 閥蓋 底蓋
WCB
閥座 閥盤
2Cr13
缸套
2Cr13/25(鍍硬鉻)
活塞
2Cr13/銅合金
活塞環
合金鑄鐵
導閥座 導閥桿
2Cr13
膜片
1Cr18Ni9Ti
主閥彈簧
50CrVA
導閥主彈簧
50CrVA
調節彈簧
60Si2Mn
流量系數(Cv)：單位：mm
-
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500
