| 產品特性 : | 高溫 | 品牌 : | 山東北澤 |
| 型號 : | ZRSP-GW | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 公稱通徑 : | DN20~300 | 適用介質 : | 水、蒸汽、油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 配件 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 | 標準 : | 國標 |
| 密封形式 : | 軟密封型 | 規格 : | PN16 |

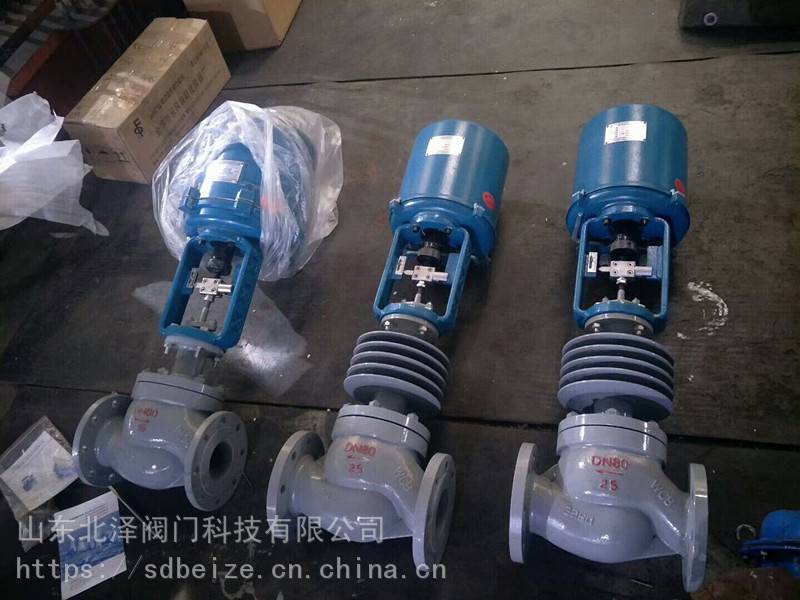

供應ZRSP-GW電動高溫調節閥，山東北澤高溫調節閥
電動高溫調節閥 產品說明
電動高溫調節閥由電動執行機構和高溫調節閥體組成，高溫調節閥是調節閥閥體加上高溫散熱片以保護電動執行器正常的工作。電動高溫調節閥配用執行機構內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。 電動高溫調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
電動高溫調節閥 技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 流量特性 | 等百分比、直線型 | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座式、套筒式 | |||||||||||||
| 閥蓋形式 | 高溫型(+250～+450℃) | |||||||||||||
| 配置執行器類別 | 3810系列、PSL系列等電動執行器(客戶指定品牌亦可) | |||||||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
電動高溫調節閥 零部件參數
| 閥體 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|
| 墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 |
閥座/套筒 | 304 | 304 | 316 | 316L |
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套/并帽 | 304 | 304 | 316 | 316L |
| 中墊 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 |
| 閥蓋 | WCB | 304 | 316 | 316L |
| 閥桿 | 304 | 304 | 316 | 316L |
| 散熱片 | 碳鋼 | 304 | 316 | 316L |
| 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
| 填料壓蓋 | WCB | 304 | 316 | 316L |
電動高溫調節閥 性能參數
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||

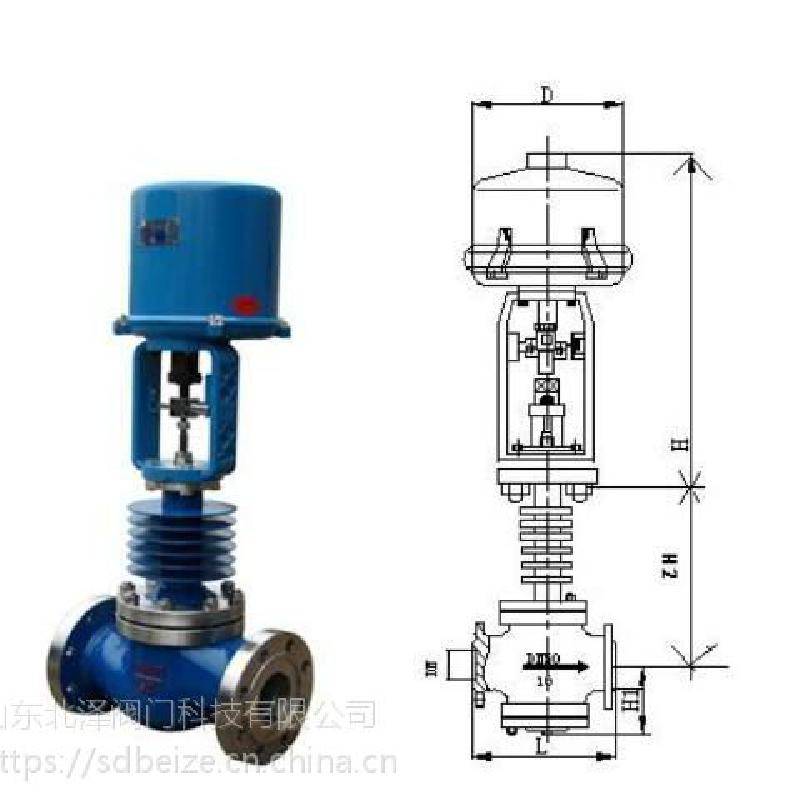

電動高溫調節閥 連接尺寸
| 公稱通徑 DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 396 | 428 | 428 | 436 | 415 | 464 | 507 | 690 | 840 | 632 | 725 | 882 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
