| 產品特性 : | 陶瓷 | 品牌 : | SDBEIZE |
| 型號 : | PQ40TC-16C | 材質 : | 陶瓷 |
| 連接形式 : | 法蘭 | 結構形式 : | 固定球球閥 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN50~300 |
| 適用介質 : | 溶液、礦漿、氧化*粉、煤粉、 煤灰、含塵氣體等 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 啟閉 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 鍋爐 |
| 規格 : | PN16 |

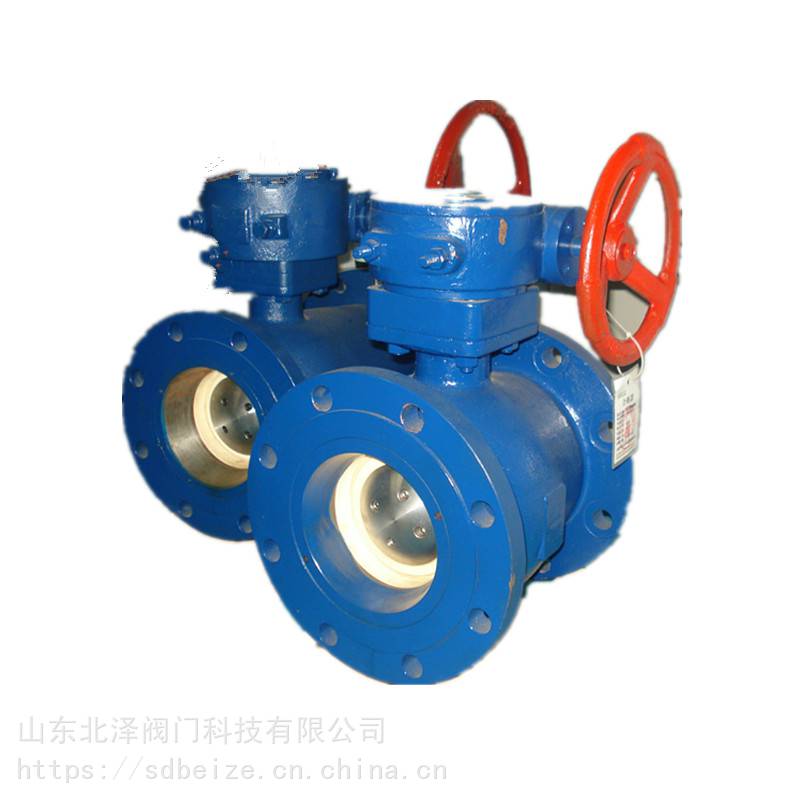

耐磨陶瓷半球閥PQ40TC-16C，山東北澤陶瓷閥門
公稱通徑：DN50~600mm
公稱壓力：PN1.6MPa
適用溫度：≤300℃
材質：碳鋼、不銹鋼等
介質：溶液、礦漿、氧化*粉、煤粉、
煤灰、含塵氣體等
廣泛應用：電力、石油、化工等管路系統上啟閉裝置。
結構特點
陶瓷半球閥利用偏心閥體、偏心球體、閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，洗選礦、電站、除灰等行業，礦料漿液，灰渣漿液等介質。
閥門的閥座和半球體的密封面均采用工程陶瓷、硬度高、耐沖蝕、壽命長。適用于含有粉狀顆粒的固液混合介質，作啟閉用；半球體為固定球式，剛性好。形狀為V形半球，體積小，重量輕； 閥座密封面與半球密封面間距具有可調性，故閥門在使用一定時間后，密封面間距可再進行調整，延長閥門壽命；閥門在全開時，閥體通道完全暢通，介質流阻小。

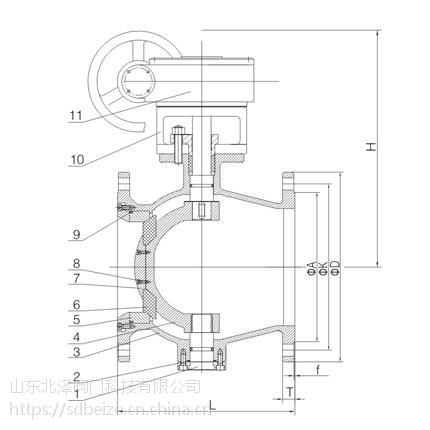

主要零部件材料
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 閥蓋 | WCB | 7 | 壓圈 | WCB |
2 | 墊片 | *橡膠 | 8 | 螺栓 | 20# |
3 | 閥體 | WCB | 9 | 密封墊片 | *橡膠 |
4 | 半球體 | WCB | 10 | 支架 | WCB |
5 | 閥座 | 結構陶瓷 | 11 | 驅動裝置 | 成品件 |
6 | 密封圈 | 結構陶瓷 | 12 |
應用規范
設計與制造 | GB/T 12224 | |
連接端尺寸 | 結構長度 | Gb12221 |
法蘭尺寸 | GB/T9113 | |
檢驗與試驗 | GB/T 9092 | |
材料 | 碳鋼 | GB/T 12229 |
不銹鋼 | Gb/T 12230 | |
標志 | Gb/T 12220 | |
供貨 | Gb/T 12252 | |
