| 產品特性 : | 氣動蝶閥 | 品牌 : | 山東北澤 |
| 型號 : | D673H | 結構形式 : | 垂直板式 |
| 3C閥門類別 : | 工業 | 加工定制 : | 是 |
| 材質 : | 不銹鋼 | 連接形式 : | 對夾 |
| 適用介質 : | 油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN50~1200 |
| 公稱通徑 : | DN100 | 安裝尺寸 : | 100 |
| 規格 : | PN10 |

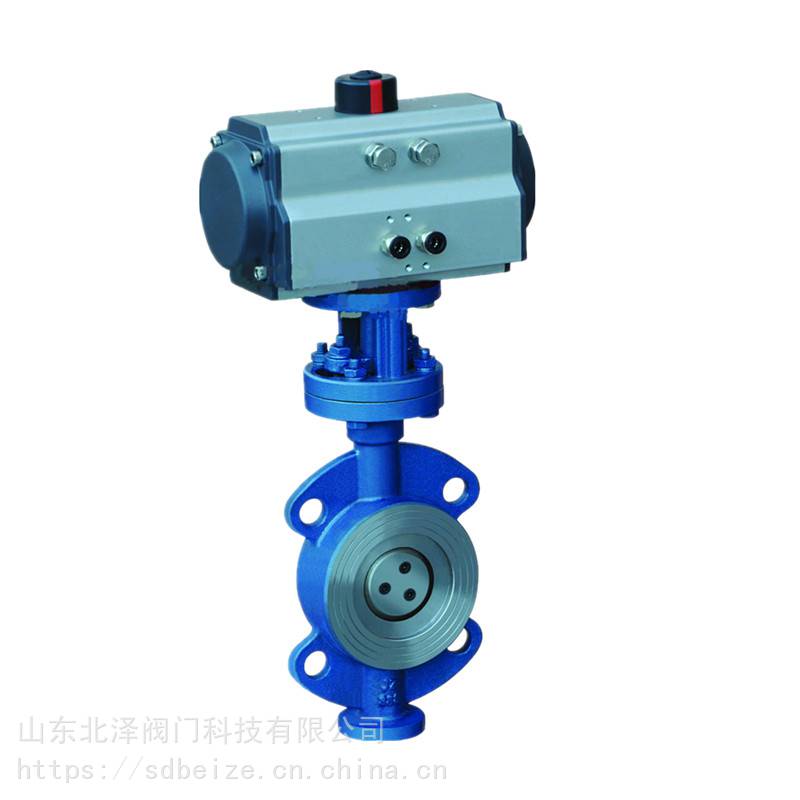

供應山東北澤D673H氣動對夾硬密封蝶閥
D673H氣動對夾式硬密封蝶閥系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
D673H氣動對夾式硬密封蝶閥工作原理：
? ? D673H氣動對夾式硬密封蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜 了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。
D673H氣動對夾式硬密封蝶閥產品特點：
1 、體積小、重量輕、具有優良的切斷性能。
2 、蝶板密封面設計成相對蝶板軸心為一斜截圓錐面，使得蝶板密封面與閥座密封面有一定的接觸角，這個接觸角均勻地圍繞其圓周面相等于一個細長的楔形，并且蝶板圓周縱向處的密封線呈一準橢圓形曲線，兩者同時起著密封的補償作用。
3 、蝶板密封面在關閉狀態下，受力均勻，承壓能力高；蝶板在開啟過程中，密封面各點同時完成脫離閥座密封面的動作，無擠卡現象，基本無摩擦，開啟力矩*小。因此，成本低，密封性能好，壽命長。
4 、各種密封結構供選擇，保證使用壽命及可靠性。蝶閥密封圈有整體式軟密封（PTFE，C-TFE，G-TFE ）、硬化金屬片式、整體式＋硬質合金，適用于各種工況。
5 、能實現雙向密封功能，既可以調節，又具有切斷功能。
6 、執行機構低摩擦力、工作效率高、推力大、安全性好。
7 、執行機構靈巧型、組合型（手動機構）的設計，可保證各方向的隨意安裝以及靈活控制。
8 、簡捷醒目、可靠一體化的行程指示及限位開關和電磁閥的組合安裝、無外接管路、減少泄漏點。
9、多種執行機構形式供選擇、滿足不同用戶要求。
10 、裝配維修方便，具有優越的性能價格比。
D673H氣動對夾式硬密封蝶閥附件選項：
回訊器：也叫限位開關(APL310)，遠程反饋開關信號(防爆APL410)。
電磁閥：雙作用選二位五通、單作用選二位三通(防爆) PLVD5/2。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 YT-200。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定-位D器：輸入4～20mA信號，實現閥門調節功能。
