| 品牌 : | 山東北澤 | 型號 : | Q641TC |
| 材質 : | 陶瓷 | 連接形式 : | 法蘭 |
| 結構形式 : | 彈性球球閥 | 3C閥門類別 : | 工業 |
| 公稱通徑 : | DN15~200 | 適用介質 : | 煤粉、煤渣、粉狀顆粒、石膏液、 硫酸、鹽酸、等腐蝕性質 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 配件 |
| 用途 : | 調節 | 類型(通道位置) : | 直通式 |
| 作用對象 : | 鍋爐 | 規格 : | PN10~25 |
供應Q641TC 氣動調節V型陶瓷球閥，陶瓷球閥廠家
公稱通徑：DN32~200mm?? (2/1"~10")
公稱壓力：PN1.0~2.5MPa (150~300Lb)
適用溫度：≤200℃
材質：碳鋼、不銹鋼等
介質：煤粉、煤渣、粉狀顆粒、石膏液、
??????????? 硫酸、鹽酸、等腐蝕性質
廣泛應用：電力、石油、化工等管路系統上啟閉裝置。
V型陶瓷氣動調節球閥具有控制精確、流阻小、流量系數大、結構簡單、密封性能好，是真正的 率進行控制工藝工況的一種閥門。 V型球閥具有等百分比流量調節（對數）特性，可以更精準、更靈活地對介質進行流量調節，可調范圍大，調節速度快，維護簡單，節約成本。在開啟與關閉的過程中，球體的V形道與閥座間具有剪切作用，可將介質中的纖維、固體顆粒等切碎并除去，且結構陶瓷具有很好的自潔性 。

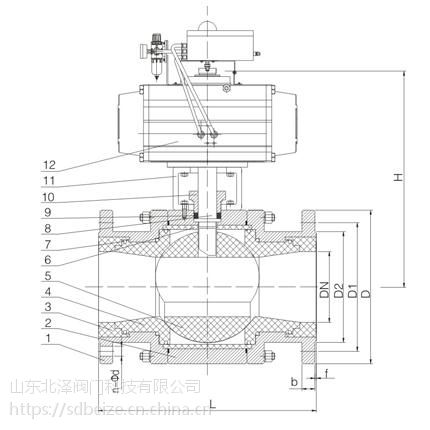

主要零部件材料
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| ?1 | 閥體? | Ss304 A105N? | 7? | 密封圈? | 硅膠/氟膠? |
| 2? | 中閥體? | Ss304 A105N? | 8? | ?閥桿 | ?SS 2Cr13 |
| 3? | ?法蘭座 | ?結構陶瓷 | 9? | ?填料 | 石墨? |
| 4? | ?閥座 | ?結構陶瓷 | 10? | 填料壓蓋? | ?Ss304 WCB |
| ?5 | 球體? | 結構陶瓷? | 11? | ?支架 | ?Ss304 Q235 |
| ?6 | ?中套 | ?結構陶瓷 | 12? | ?氣動裝置 |
應用規范
| 設計與制造? | GB/T 12237 | B16.34 | |
| 連接端尺寸 | ?結構長度 | GB/T 12221? | ANSI B16.10? |
| 法蘭尺寸? | ?Gb/T 19113 | ?ANSI B16.5 | |
| ??檢驗與試驗 | Gb/T 13927? | ?API 598 | |
| ?材料? | 碳鋼? | GB/T 12229?? | |
| 不銹鋼? | Gb/T 12230 | ||
| ??標志 | Gb/T 12220?? | ||
| ??供貨 | Gb/T 12252?? | ||
