歡迎來到山東北澤閥門科技有限公司
首頁 > 供應產品 > 供應J41H大口徑碳鋼截止閥 水蒸汽導熱油DN250 DN300 DN350鑄鋼截止閥

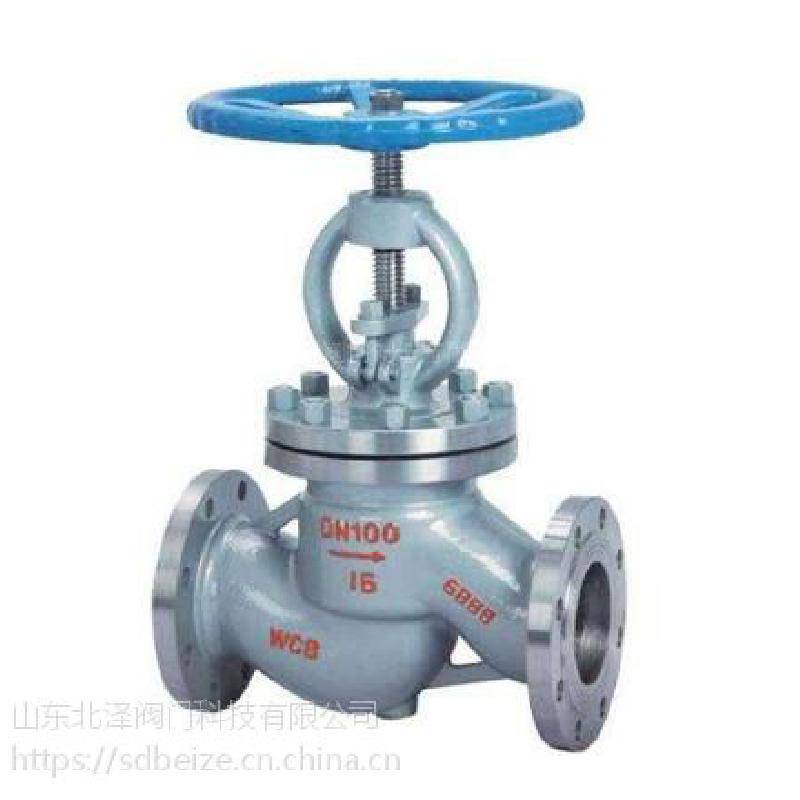

供應J41H大口徑碳鋼截止閥 水蒸汽導熱油DN250 DN300 DN350鑄鋼截止閥
產品： 瀏覽次數：711供應J41H大口徑碳鋼截止閥 水蒸汽導熱油DN250 DN300 DN350鑄鋼截止閥
品牌： 山東北澤
單價： 500.00元/臺
最小起訂量： 1 臺
供貨總量： 500 臺
發貨期限： 自買家付款之日起 天內發貨
有效期至： 長期有效
最后更新： 2023-03-30 19:59

詳細信息
產品特性 : 大口徑 品牌 : 山東北澤
型號 : J941H 連接形式 : 法蘭
材質 : 鑄鋼 公稱通徑 : DN10~300
3C閥門類別 : 工業 適用介質 : 水、蒸汽、油品
壓力環境 : 高壓 工作溫度 : 高溫
標準 : 國標 外形 : 中型
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 形態 : 柱塞式
類型(通道位置) : 直通式 規格 : 國標

山東北澤閥門


J41H/Y/W/F/N帶軸承大口徑截止閥

性能規范

設計與制造 Design and Manufacture 結構長度
     Face To Face		 法蘭尺寸
     Flange Dimension		 壓力-溫度 Pressure Temperature Lating 試驗-檢驗 Inspection And Test
GB122235 GB12221 GB9113    JB79 GB9131 GB/T13927    JB/T9092

壓力試驗

公稱壓力NominalPressure 1.6 2.5 4.0 6.4 10.0 16.0
強度試驗 Shell Test 2.4 3.8 6.0 9.6 15.0 24.0
水密封試驗 Water Seal Test 1.8 2.8 4.4 7.0 11.0 18.0
上密封試驗Backseat Test 1.8 2.8 4.4 7.0 11.0 18.0
氣密封試驗 Air Seal Test 0.5-0.7

主要零件材料及性能

體、蓋、板 Body Cover Disc 閥桿
     Stem		 密封面 Sealing Face 墊片
     Sealing　Shim		 填料
     Packing		 工作溫度℃    Working Temperature 適用介質Suitable Medium
WCB 2Cr13 13Cr
     STL
     木體材料
     With    Body
     Material
     尼龍
     Nylon		 增強柔性石墨
     Enhanced    Flexible Graphite
     13Cr/柔性石墨
     1Cr13/Flexible    Graphite
     08軟鋼
     08    Soft Steal
     0Cr18Ni9Ti
     0Cr17Ni12Mo2Ti
     XD550F(T)
     PTFE		 柔性石墨
     增強柔性石墨
     Flexible    Graphite
     Enhanced    Flexible Graphite
     SFB/260
     SFP/260
     PTFE

 ≤425 水     油品     蒸汽

     Water
     Steam
     Petroleum
     Ptoducts
WC1 38CrMoAl
     25Cr2MoV		 ≤450
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
ZGCr5Mo ≤200 *酸類Nitric acid
ZG1Cr18Ni9Ti 1Cr18Ni9Ti
≤200 *酸類Acetic acid
ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti

主要尺寸和重量


1.6MPa DN L D D1 D2 b n-φd H Do 重量 Weight
凸面法蘭
     RF
     J41H
     J41Y
     J41W
     J41F
     J41N
     16C
     16P
     16R
     16I		 10 130 90 60 40 14 4-14 198 120 4.9
15 130 95 65 45 14 4-14 218 120 5.3
20 150 105 75 55 14 4-14 258 140 7.0
25 160 115 85 65 14 4-14 275 160 7.4
32 180 135 100 78 16 4-18 280 180 8.3
40 200 145 110 85 16 4-18 330 200 12.6
50 230 160 125 100 16 4-18 350 240 14
65 290 180 145 120 18 4-18 400 280 22.7
80 310 195 160 135 20 8-18 355 280 29
100 350 215 180 155 20 8-18 415 320 32.8
125 400 245 210 185 22 8-18 460 360 79.5
150 480 280 240 210 24 8-23 510 400 93
200 600 335 295 265 26 12-23 710 400 179
250 622 405 355 320 30 12-25 786 450 441
300 698 460 410 375 30 12-25 925 500 646
2.5MPa DN L D D1 D2 b n-φd H Do 重量 Weight
凸面法蘭
     RF
     J41H
     J41Y
     J41W
     J41F
     J41N
     16C
     16P
     16R
     16I		 10 130 90 60 40 16 4-14 198 120 4.9
15 130 95 65 45 16 4-14 218 120 5.3
20 150 105 75 55 16 4-14 258 140 7.0
25 160 115 85 65 16 4-14 275 160 7.4
32 180 135 100 78 18 4-18 280 180 8.3
40 200 145 110 85 18 4-18 330 200 12.6
50 230 160 125 100 20 8-18 350 240 16
65 290 180 145 120 22 8-18 400 280 25
80 310 195 160 135 22 8-23 355 280 30
100 350 230 190 160 24 8-25 415 320 34.8
125 400 270 220 188 28 8-25 460 360 89.5
150 480 300 250 218 30 12-25 510 400 99
200 600 360 310 278 34 12-25 710 400 181
250 622 425 370 332 36 12-30 786 450 445
300 698 485 430 390 40 16-30 925 500 651
4.0MPa DN L D D1 D2 b n-φd H D0 重量Weight
凹凸法蘭
MFM
     J41H
J41Y
J41W
J41F
J41N
     40
40P
40R
40I		 20 150 105 75 51 16 4-14 275 140 7
25 160 115 85 58 16 4-14 285 160 9
32 180 135 100 66 18 4-18 302 180 12
40 200 145 110 76 18 4-18 355 200 17
50 230 160 125 88 20 4-18 373 240 24
65 290 180 145 110 22 8-18 408 280 33
80 310 195 160 121 22 8-18 436 320 44
100 350 230 190 150 24 8-23 480 360 60
125 400 270 220 176 28 8-25 588 400 90
150 480 300 250 204 30 8-25 611 400 100
200 533 375 320 260 38 12-30 720 400 190
6.4MPa 20 190 125 90 51 20 4-18 228 160 13
凹凸法蘭
MFM
     J41H
J41Y
J41W
J41F
J41N
     40
40P
40R
40I		 25 210 135 100 58 22 4-18 275 180 15
32 230 150 110 66 24 4-23 325 200 19
40 260 165 125 76 24 4-23 360 240 25
50 300 175 135 88 26 4-23 410 280 35
65 340 200 160 110 28 8-23 450 320 48
80 380 210 170 121 30 8-23 485 360 56
100 430 250 200 150 32 8-25 537 400 125
125 500 295 240 176 36 8-30 631 400 130
150 550 340 280 204 38 8-34 646 450 160
200 650 405 345 260 44 12-34 813 500 285


詢價單
