| 是否進口 : | 否 | 產地 : | 河南鄭州 |
| 品牌 : | 森塔 | 用途 : | 金屬防腐涂料、其他 |
| 顏色 : | 綠色 | 功能 : | 用于鋼結構及混凝土構筑物的重防腐涂裝體系，具有優異的耐水和耐化學品滲透，高附著力和機械強度、既具有理 |
| 是否危險化學品 : | 是 | 類型 : | 環氧防腐涂料 |
| 貨號 : | ST-H04-108 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 20kg | 保質期 : | 12個月 |
| 總固含量≥ : | 65% | 干燥時間≤ : | 1小時 |
| 耐水性 : | 優 | 包裝規格 : | 20kg/桶 |
| 特色服務 : | 定制 |
產品說明：型號ST-H04-108，森塔環氧玻璃鱗片漆由環氧樹脂、玻璃鱗片、顏料、固化劑、助劑和稀釋劑等組成。用于鋼鐵物件和
水泥、混凝土作面漆或中間層，具有優異的耐水和耐化學品滲透，高附著力和機械強度、既具有理想的防腐蝕性，又有一定的裝飾性。
主要特性：
1.優良的附著力和耐久性、耐腐性及抗沖擊性能。
2.具有優良的耐水性、耐鹽水性、耐油性、耐堿性及一定程度的耐酸性。
3.固體份含量高，可作為厚膜涂料使用，耐稀釋劑性好。
4.組份中含有大量玻璃鱗片，成膜后屏蔽性強，能有效阻止腐蝕介質的滲透，達到隔離防銹的目的。

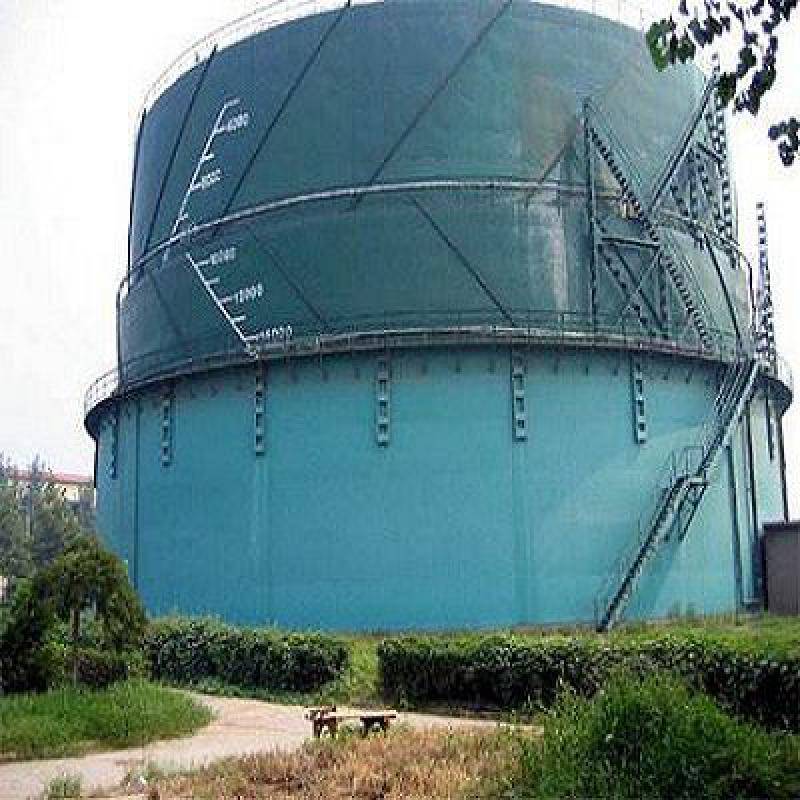

主要用途：適用于鋼結構及混凝土構筑物的重防腐涂裝體系，具有優異的耐水和耐化學品滲透，高附著力和機械強度、既具有理想
的防腐蝕性，又有一定的裝飾性。環氧玻璃鱗片涂料適用于腐蝕條件較惡劣環境的鋼管、各種鋼結構、儲罐、容器防腐，環保項目
中的煙氣脫硫、脫硝、除塵設備及煙道的內襯層。
產品優點：
：玻璃鱗片防腐的優點就是用于施工比較簡單，節省了很多的人力，這也是核心的競爭力。
：玻璃鱗片防腐施工耐磨性和對擦傷抵抗性比較強
第三：修復性比較好，使用幾年后，破損的地方只需要進行簡單的修復
第四：整體性比較好，現場配料非常的方便
第五：不容易產生介質擴散，可有效的避免腐蝕、分散等

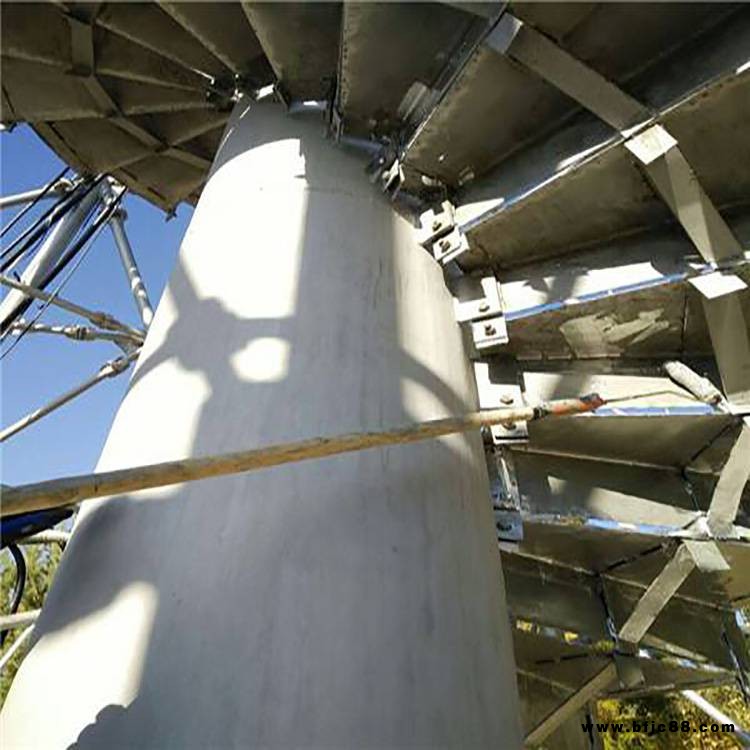

施工工藝：
（1）表面處理
被涂的金屬表面，必須徹底清除油污，氧化皮，鐵銹，舊涂層等，可采取拋丸或噴砂方法，達瑞典除銹標準sa2.5級，粗糙度達30-70μm；也可采用手工除銹方法，達瑞典除銹標準ST3級，粗糙度達30-70μm。

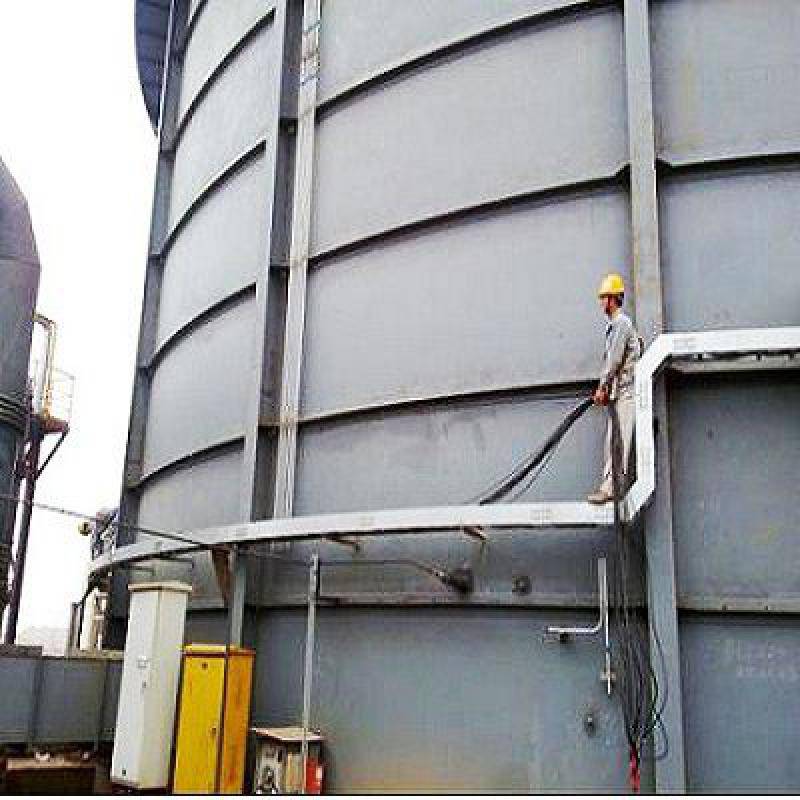

（2）油漆涂裝
環氧玻璃鱗片漆使用混合時需要加入專用固化劑和稀釋劑，充分攪拌均勻并靜置熟化；優選涂裝底漆然后涂裝面漆，推薦采用高壓無氣噴涂，對儲罐內壁防腐要求漆膜整體厚度在300μm以上。
（3）注意事項
雙組份涂料應在4-6小時內用完，避免涂料膠化無法使用；環氧玻璃鱗片漆涂裝間隔超過7天，覆涂面漆前應做拉毛處理；大風雨雪天氣，空氣濕度大于85%環境下不可施工；被涂基材溫度需要大于露點3℃，避免表面結露。
技術參數：
漆膜顏色及外觀：各色，漆膜平整
粘度(涂-4)s：不小于50
細度，μm：不大于50
固體成分含量:65%
耐沖擊強度，kg、cm：不小于40
耐鹽水性(3天)：不起泡、不生銹
耐汽油性：24h，不起泡，不起皺，不失光
耐 侯 性：人工加速老化：1000h；
硬度（擺桿）：不小于0.6
干膜厚度：150微米（干膜）
儲存年限：1年
附 著 力：≤1（劃格法，級）
適用底材：鋼材、水泥
涂裝參考：
涂裝方法： 無氣噴涂、空氣噴涂、輥涂、刷涂
配 比：漆料︰固化劑=20︰4(重量)
熟化時間：30分鐘
適 用 期(25℃)：8小時
理論用量：8—10平方米/Kg/道 (干膜厚度30μm)
復涂間隔時間(25℃)：24h以上
施工條件：施工溫度5—38℃，空氣相對濕度小于75%
包裝規格：20kg/桶
儲存運輸：存放于陰涼、干燥、通風處。應遠離火源。防水、防漏、防高溫, 包裝未開啟情況下，漆料儲存期一年、固化劑6個月。超過儲存期，如按標準檢測符合要求仍可使用。
注意事項：
1.使用前，應先把漆攪拌均勻后按比例配好漆，攪勻。配漆和涂裝過程中，嚴禁與水、酸、堿、醇、油、胺等接觸。配漆后固化劑
包裝桶必須蓋嚴，以免膠結造成損失。施工所用工具必須保證干燥清潔，采用有氣噴涂時，所用壓縮空氣一定要干燥、清潔。
2.施工應選擇晴好天氣，避免在風沙、雨雪天氣條件下施工。
3、采取有效措施，防止皮膚和眼睛與涂料直接接觸(如使用工作服,手套,護目鏡,面罩及涂防護油等)。若皮膚不慎與產品相接觸,
請用清水及肥皂或適當的工業清潔劑徹底清洗；若眼睛受到污染,請即刻用清水沖洗至少10分鐘,并立即就醫。
配套用漆：環氧富鋅底漆、環氧底漆、環氧云鐵中間漆
