| 品牌 : | 凱凡 | 型號 : | ZZWPE-10C-DN50 |
| 訂貨號 : | ZZWPE10C50 | 加工定制 : | 否 |
| 貨號 : | ZZWPE10C50 | 閥體材料 : | 鑄鋼 |
| 工作溫度 : | ≤325℃ | 公稱通徑 : | 50 |
| 密封材料 : | 合金鋼 | 閥門性能特點 : | 單座或套筒式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 1.0Mpa |
| 連接方式 : | 法蘭 | 執行器性能特點 : | 溫控型 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

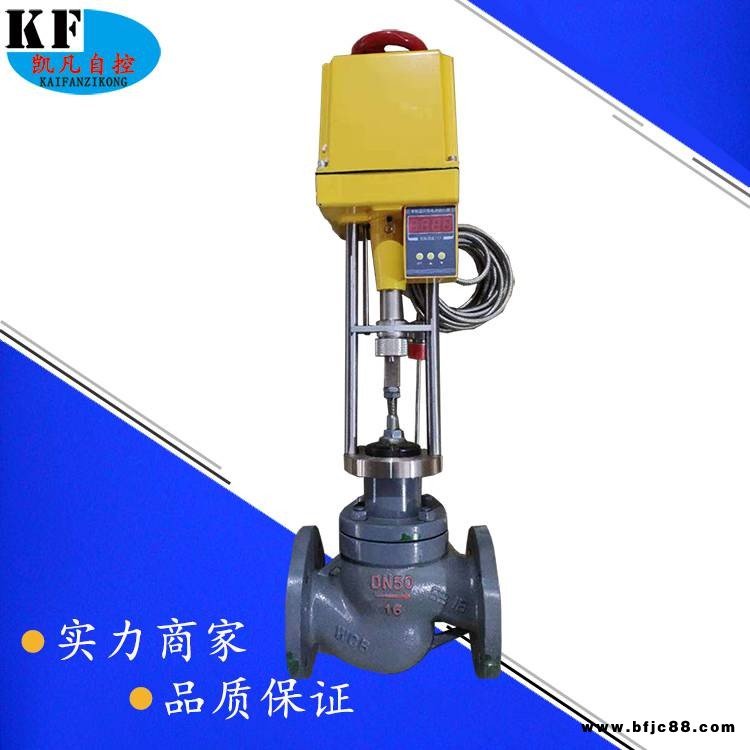

電動套筒調節閥是由電動執行機構和套筒閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，
有輸入訊號及電源即可控制運轉，連線簡單。套筒閥是在一個單座閥體內插入一個圓筒形套筒、并以套筒為
導向，裝配一個能在軸向自由滑動單閥芯，套筒上開有一定流量特征的窗孔。通過閥芯與套筒窗孔所形成的
流通面積變化，來實現流量調節，泄漏量達Ⅲ級，穩定性好，允許壓差較大；容易更換、維修內件，流量大，
可調范圍廣，動態穩定性好，噪音低，空化腐蝕小。適用于壓差大，要求工作平穩，噪音低的場合，如給水、
凝結水系統。
公稱通徑DN ( mm ） | G3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||
閥座直徑d mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | ||
額定流量系數 KV | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.2 | 2.0 | 3.2 | 5.0 | 8.0 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
公稱壓力 Mpa | 1.6/4.0/6.4(常溫)；4.0/6.4（中溫）；0.6/4.0/6.4（低溫） | |||||||||||||||||||||
行 程 mm | 10 16 25 40 60 | |||||||||||||||||||||
動作速度 mm/s | 2.6 1.3 3.6 1.8 3.6 3.0 | |||||||||||||||||||||
流量特性 | 直線 | 直線、等百分比 | ||||||||||||||||||||
介質溫度 ℃ | -20~+200℃（常溫）；-40~+450℃（中溫）；-250~-60℃（低溫） | |||||||||||||||||||||
法蘭尺寸 法蘭型式 | G3/4”規格：管螺紋連接，Pn0.6：按JB79-59準槽式（低溫），Pn16：按JB79-59光滑式 Pn40/64：按JB/T79.2-94凹式（常中溫），按JB/79.3-94準槽式（低溫） | |||||||||||||||||||||
閥體材質 | 公稱壓力Mpa | 0.6 | 低溫：-250~-60℃ ZG1Cr18Ni9Ti | |||||||||||||||||||
1.6 | 常溫：-20~+200℃ HT200;ZG230-450 | |||||||||||||||||||||
4.0 | 常溫：-20~+200℃ ZG270-500;ZG1Cr18Ni9Ti | |||||||||||||||||||||
中溫：-40~+450℃ ZG270-500;ZG1Cr18Ni9Ti | ||||||||||||||||||||||
低溫：-250~-60℃ ZG1Cr18Ni9Ti | ||||||||||||||||||||||
6.4 | 常溫：-20~+200℃ ZG270-500;ZG1Cr18Ni9Ti | |||||||||||||||||||||
中溫：-40~+450℃ ZG270-500;ZG1Cr18Ni9Ti | ||||||||||||||||||||||
低溫：-250~-60℃ ZG1Cr18Ni9Ti | ||||||||||||||||||||||
閥芯材質 | 1Cr18Ni9Ti | |||||||||||||||||||||
上閥蓋型式 | 普通式（常溫），熱片式（中溫），長頸式（低溫） | |||||||||||||||||||||
公稱通徑 mm | G 3 / 4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
閥座直徑dmm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
允許壓差 Mpa | 6 . 4 | 4 . 3 | 2 . 2 | 3 . 7 | 2 . 2 | 2 . 1 | 1 . 42 | 1 . 4 | 0 . 9 | 0 . 55 | 0 . 47 | 0 . 33 | 0 . 17 | |||||||
性能指標：
項目 | 指標值 | ||
基本誤差 | ±1 . 0 FS | ||
回差 | 1 . 0 FS | ||
死區 | 0 . 8 | ||
始終點偏差 | 電開 | 始點 | ±1 . 0 |
終點 | ±1 . 0 | ||
電關 | 始點 | ±1 . 0 | |
終點 | ±1 . 0 | ||
額定行程偏差 | 1 . 0 | ||
允許泄漏量L/ h | 1 x 10-4x閥額定容量 | ||
電動常中溫套筒式調節閥外形尺寸表：
公稱通徑DN ( mm ) | L | H 1 | H | D | 重量 kg | |||||
PnMpa | 常溫 | 中溫 | Pn 1 . 6 Mpa | Pn 4 . 0 / 6 . 4 Mpa | ||||||
1 . 6 | 4 . 0 | 6 . 4 | 常溫 | 中溫 | ||||||
G 3 / 4” | 75 | 75 | 30 | 497 | 574 | 225 | 12 | 14 | ||
20 | 180 | 190 | 50 | 577 | 747 | 25 | 28 | |||
25 | 185 | 190 | 200 | 115 | 672 | 822 | 260 | 24 | 28 | 31 |
32 | 200 | 210 | 210 | 120 | 682 | 832 | 26 | 29 | 32 | |
40 | 220 | 230 | 235 | 130 | 830 | 970 | 36 | 45 | 49 | |
50 | 250 | 255 | 265 | 145 | 860 | 1000 | 39 | 49 | 53 | |
65 | 275 | 285 | 295 | 180 | 964 | 1124 | 57 | 76 | 84 | |
80 | 300 | 310 | 320 | 195 | 989 | 1149 | 380 | 72 | 95 | 105 |
100 | 350 | 355 | 370 | 200 | 1099 | 1159 | 85 | 109 | 120 | |
125 | 410 | 425 | 440 | 245 | 1287 | 1497 | 150 | 175 | 190 | |
150 | 450 | 460 | 475 | 255 | 1302 | 1517 | 157 | 231 | 251 | |
200 | 550 | 560 | 570 | 295 | 1382 | 1557 | 242 | 365 | 395 | |
電動低溫套筒式調節閥外形尺寸表：
公稱通徑mm | D | Dn | H 1 | - 100℃ | - 200℃ | - 250℃ | 重量kg | |||
H 2 | H | H 2 | H | H 2 | H | |||||
G 3 / 4” | 225 | 135 | 30 | 500 | 932 | 700 | 1132 | 900 | 1332 | 22 |
20 | 250 ( 275 ) | 50 | 1060 | 1260 | 1460 | 36 | ||||
25 | 270 ( 290 ) | 97 | 1102 | 1302 | 1502 | 40 | ||||
32 | 300 ( 310 ) | 103 | 1114 | 1314 | 1514 | 43 | ||||
40 | 255 | 310 (34 0) | 117 | 600 | 1244 | 800 | 1444 | 1000 | 1644 | 61 |
50 | 340 ( 370 ) | 132 | 1279 | 1479 | 1679 | 66 | ||||
65 | 380 ( 410 ) | 161 | 1445 | 1645 | 1845 | 98 | ||||
80 | 410 ( 440 ) | 171 | 1456 | 1656 | 1856 | 110 | ||||
100 | 470 ( 500 ) | 175 | 1460 | 1660 | 60 | 140 | ||||
125 | 310 | 550 ( 590 ) | 230 | 700 | 1801 | 900 | 2001 | 1100 | 2201 | 225 |
150 | 600 ( 640 ) | 240 | 1811 | 2011 | 2211 | 291 | ||||
200 | 720 ( 760 ) | 275 | 1841 | 2041 | 2241 | 461 | ||||
